Descripción
1: Modelo del producto: 24 funciones de uso común para satisfacer las necesidades de más aplicaciones; puede controlar válvulas solenoides, bombas, motores, luces, etc. ¡funciona libremente!
2: Potencia de salida: puede controlar cargas CC o CA dentro de 5A.
3: Rango de tiempo: 0,01 segundos ~ 999 minutos en cualquier momento ajustable

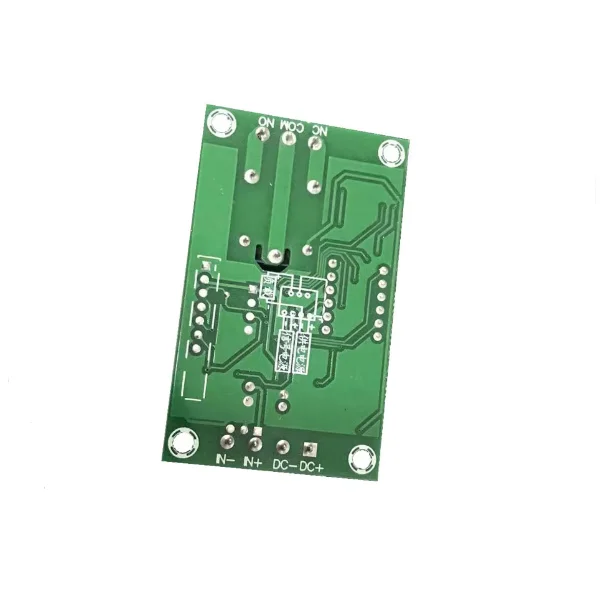

4: Descripción del puerto de Cableado:
1 、 DC +: entrada DC fuente de alimentación polo positivo
2 、 DC- : Entrada DC fuente de alimentación polo negativo
3. IN +: polo positivo del terminal de entrada de señal
4 、 IN-: Polo negativo de entrada de señal
5 、 NO: Interfaz de relé normalmente abierta, el relé se suspende antes de ser absorbido y se cortocircuita a COM después de ser absorbido.
6 、 COM: Interfaz común de relé
7 、 NC: Interfaz de relé normalmente cerrada, en cortocircuito a COM antes de activar el relé y suspendida después de activar el relé.
Disparador de botón: (disparador positivo: DC-y en cortocircuito, DC + y IN + conectado al botón)
O: (Disparador negativo: DC + E in + están cortocircuitados, DC-e IN-están conectados al botón)
6: Lista de funciones:
P-11: toque (dé señal al relé para cerrar, la señal desaparece el relé para Detener)
P-12: autoblocante (dé un relé de señal para absorber, dé otro relé de señal para detener)
P-13: Da la señal, el relé se activa durante un segundo para detenerse automáticamente; el disparador no es válido durante el período de retardo.
P-14: se da la señal, el relé se activa. Se detiene automáticamente en un segundo. La resincronización se activa durante el período de retardo.
P-15: se da la señal, el relé se cierra durante unos segundos y se detiene automáticamente; el tiempo superpuesto se activa durante el período de retardo
P-16: se da una señal, el relé se cerrará unos segundos y se detendrá automáticamente; el reinicio se activará durante el período de retraso.
P-17: dar señal, el relé está cerrado, la señal de entrada está desconectada, iniciar la sincronización A segundos y luego apagar, dar señal nuevamente para mantener la salida durante el período de retardo, la sincronización se detiene
P-24: Con la señal después de más de un segundo, el relé se activará, y después de que la señal desaparezca durante más de un segundo, el relé se detendrá.
P-25: Señal Después de un segundo, el relé se activa, después de un segundo nuevamente, el relé se detiene.
P-26: El relé de señal se activa durante un segundo y se detiene, la señal desaparece y el relé se activa de nuevo durante un segundo y se detiene.
P-27: detecta la señal de pulso, el relé se detiene; sin señal de pulso, el relé se retrasa durante unos segundos; (la señal continúa o la señal desaparece se consideran como sin señal de pulso)
P-28: después de energizar, el relé se cerrará después de un segundo retraso hasta que se apague.
P-31: Después de energizar, el relé absorberá durante un segundo y se desconectará durante un segundo B, ciclo infinito; se detendrá cuando se apague
P-32: Con la señal, inicia el ciclo infinito; la señal desaparece, termina el ciclo.
P-33: dar una señal, iniciar P-31 ciclo infinito; dar otra señal para terminar el ciclo.
P-34: Después del encendido, después del tiempo de retardo A segundos, el relé se activará y, después de la activación B segundos, se detendrá.
P-35: con señal, después de un segundo de retraso, el relé se cerrará y se detendrá después de un segundo.
P-36: Señal, después de un segundo, el relé se cerrará y se detendrá después de un segundo B, la señal desaparece, la sincronización se detiene
P-37: con la señal, el relé se detendrá automáticamente después de A segundos, y luego se detendrá después de B segundos, el disparador de señal no es válido en tiempo A + B.
P-38: Con señal, el relé se detendrá automáticamente después de un segundo, Después de detenerse y cronometrar B segundos, se detendrá automáticamente después de un segundo de nuevo.
P-41: sin acción con señal; la señal desaparece y se dispara; el relé funciona con un tiempo de retardo A y luego se desconecta.
P-42: La señal desaparece, el relé funciona después del tiempo de retardo A; el tiempo de funcionamiento B ha terminado.
P-43: la señal desaparece. El relé funciona después del tiempo A; la operación B finaliza.
P-44: Cuando está energizado, el relé funciona durante un tiempo y se detiene durante el tiempo B; el ciclo C se detiene automáticamente.
P-45: energizado e inactivo, se da señal; el relé funciona durante un tiempo, se detiene B durante el tiempo; el ciclo C se detiene automáticamente; la señal se da de nuevo y el relé se opera una vez más
P-46: Después de señalizar más de una vez, el relé se activará; permanecerá activado; se detendrá cuando la alimentación esté apagada.
P-47: Después de señalizar MÁS DE A veces, el relé se cerrará durante B segundos y se detendrá.
P-48: Si la señal se da más de A veces seguidas dentro de C segundos, el relé se cierra durante B segundos.
P-18: Después de encenderlo, el relé se activa inmediatamente, el tiempo de retardo es un segundo y luego se apaga; hasta el siguiente encendido.
P-21: Da señal, retrasa unos segundos, luego se activará el relé.
P-22: da una señal, después de más de un segundo, el relé se activará, la señal desaparece, el relé se detiene.
P-23: después de que la señal desaparece durante más de un segundo, el relé se activa, se da la señal, el relé se detiene

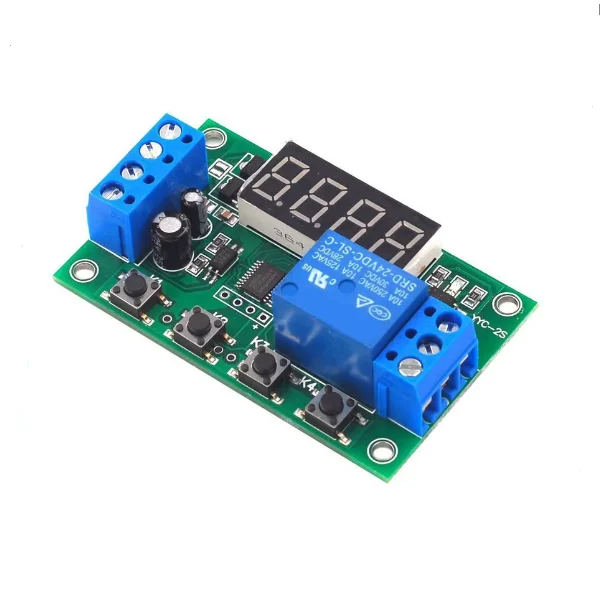

7: Instrucciones de configuración clave: La pantalla de encendido "----" indica que entra en el modo de espera;
Presione el primer K1, (necesita más de 1 segundo para ser efectivo, para evitar disparos falsos) Pantalla: 2: 2 ajustar el modo principal, ajustar la función K3K4).
Presione el segundo K1, la pantalla: A001: K2 y K3 se ajustan la primera vez A, K4 ajustan el punto decimal (unidad de tiempo)
Presione K1 por tercera vez, la pantalla muestra: B001: K2 y K3 ajustan la segunda vez B, K4 ajusta el punto decimal (unidad de tiempo).
Pulse K1 por cuarta vez, la pantalla mostrará "----" para indicar que entra en el modo de espera.
Pulse K4 en modo de espera para apagar/encender permanentemente la pantalla y cambiar al modo de bajo consumo.
8: Descripción de la unidad de tiempo del punto decimal:
X.XX Punto decimal en cien, rango de tiempo: 0,01 segundos ~ 9,99 segundos
X X.X punto decimal en el décimo lugar, rango de tiempo: 0,1 segundos ~ 99,9 segundos
Punto decimal XXX en centésimas, rango: 0,01 a 9,99 segundos Punto decimal XXX en décimas, rango: 0,1 a 99,9 segundos
XXX. Punto decimal en un solo dígito, rango de tiempo: 1 minuto ~ 999 minutos
