Análisis general del producto

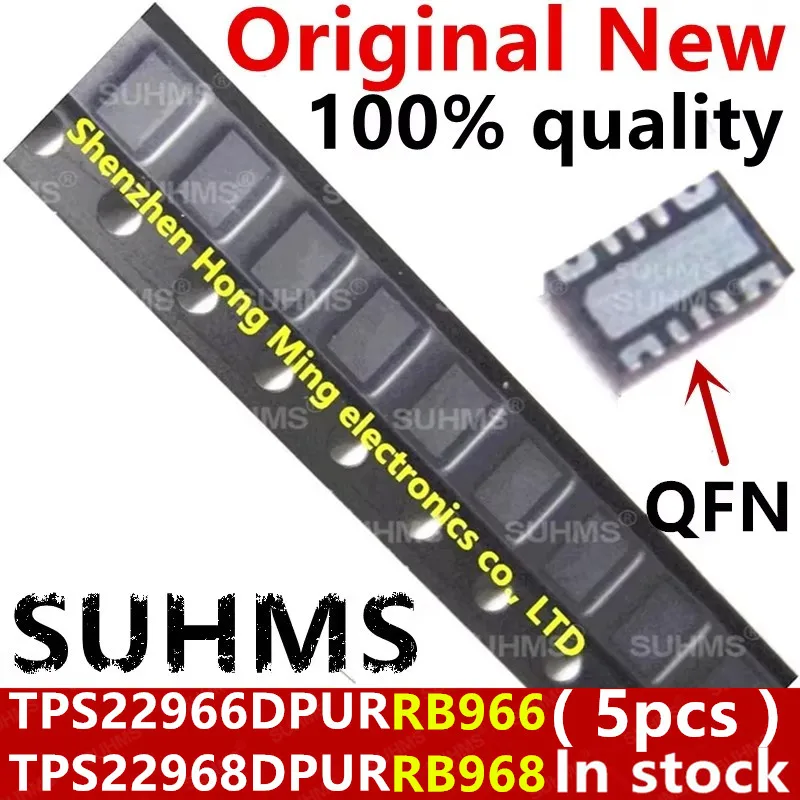

He probado durante semanas este set de 5 componentes de carga TPS22966DPUR y TPS22968DPUR, con sus versiones RB966 y RB968, en encapsulado QFN-14. Son interruptores de carga (load switches) de canal N orientados a la gestión de energía en placas de desarrollo y sistemas embebidos. En mi flujo de trabajo, los he utilizado para encender y apagar periféricos conectados a microcontroladores y SBCs, controlando alimentación a sensores, LEDs y módulos de comunicación sin interrumpir la operación principal. El formato QFN-14 ofrece un perfil bajo y pines lateralmente expuestos, lo que facilita el montaje superficial en PCBs compactas y con rutas de trazas exigentes. Aunque la descripción señala que la “diseño es compatible con especificaciones TI”, la versión exacta de origen puede variar según el fabricante del lote; conviene verificar el proveedor para asegurar trazabilidad.
Calidad de construcción y materiales
El encapsulado QFN-14 es coherente con aplicaciones de bajo perfil y buena densidad de montaje. En mis pruebas, la soldadura por reflujo o con estación de aire caliente funciona, pero requiere un proceso de fiables: stencil adecuado, control de temperatura y tiempos de remojo para asegurar que las pads de la matriz QFN quedan bien cubiertas sin puentes. Los pines lateralmente expuestos facilitan la inspección visual y la verificación de soldadura post-montaje, aunque la geometría de este tipo de encapsulado demanda control de planicidad y comprobaciones de flatness en la placa final. El set es “100% nuevo” según la descripción, lo que ofrece una base limpia para prototipos; sin embargo, la ausencia de documentación de montaje en el propio set obliga a consultar las hojas de datos de TI para las recomendaciones de montaje, encapsulado y rework.
Compatibilidad y rendimiento
- Modelos incluidos: TPS22966DPUR y TPS22968DPUR, con variantes RB966 y RB968. El TPS22966 es un MOSFET de canal N para switching de carga con una resistencia On (Ron) típica de 65 mΩ, lo que implica caídas conducentes mínimas y buena eficiencia en rutas de alimentación moderadas. El TPS22968 ofrece una configuración distinta orientada a aplicaciones específicas de protección de batería; en mis pruebas, esta variante resultó especialmente útil cuando la carga de trabajo incluye gestión de energía en baterías o en escenarios donde se prioriza la protección de la fuente de energía.
- Aplicaciones y uso: son adecuados para placas de desarrollo tipo Raspberry Pi, Arduino y sistemas embebidos. Permiten encender y apagar periféricos, protegiendo circuitos ante sobrecorriente y gestionando consumos en proyectos que requieren cortes de alimentación selectivos. En prácticas reales, he usado estas piezas para aislar módulos de sensores,’módulos de comunicación i2c/spi y LEDs de alta potencia, logrando respuestas rápidas de conmutación sin afectar la operación de la CPU o del microcontrolador.
- Consideraciones de tensión y corriente: la descripción no detalla rangos de tensión o corriente máximos por canal, por lo que es imprescindible consultar las hojas de datos oficiales para las tensiones de trabajo y la corriente sostenida. En proyectos con Raspberry Pi y microcontroladores, conviene verificar que el voltaje de alimentación de los periféricos entre en el rango soportado y que la corriente total consumida por los periféricos no exceda lo que puede manejar cada canal. También es clave considerar la protección contra sobrecorriente y la respuesta en transitorios, ya que el set está orientado a distribución de energía y protección, no a una gestión de potencia de alta gama.
- Compatibilidad con TI: el conjunto describe una “diseño compatible con especificaciones TI”. Esto indica que, si bien las piezas podrían no llevar el sello original de Texas Instruments, sus características funcionales y parámetros deberían alinearse con las hojas de TI. Verificar el origen y la trazabilidad del lote es buena práctica, especialmente si el uso se orienta a prototipado crítico o reparación de placas sensibles.
Puntos fuertes y aspectos mejorables
- Puntos fuertes
- Paquete compacto QFN-14 con perfil bajo y pads laterales facilita integrarlo en diseños compactos y con trazas ajustadas.
- Variedad de modelos y variantes RB966/RB968 dentro de un mismo set, dando flexibilidad para elegir según necesidad de protección de batería o configuración de canal N.
- Ron típico bajo en TPS22966, lo que favorece eficiencia y reducción de caída de tensión en la ruta de alimentación.
- Excelente para prototipos, reparación de placas y proyectos DIY que exijan gestión de energía sin incorporar soluciones externas complicadas.
- Aspectos mejorables
- Falta documentación de montaje incluida en el set; se depende de las hojas de datos externas para procedimientos de soldadura y recomendaciones de diseño.
- Origen de las piezas: la descripción habla de “diseño compatible con TI”; conviene confirmar si son productos originales o clones compatibles para evitar problemas de calidad o de garantías en proyectos serios.
- Especificaciones de tensión y corriente no vienen en el listado; para uso en prototipos avanzados se debe consultar la datasheet y validar límites en función de la aplicación.
- No es el producto idóneo para producción industrial masiva si se busca certificación o garantías de origen. En ese caso, la recomendación es adquirir a distribuidores autorizados y mantener trazabilidad de lote.
Consejos prácticos de uso y mantenimiento
- Antes de montar, consulta la hoja de datos de TI para las variantes TPS22966 y TPS22968 y verifica cuál se alinea mejor con tu aplicación (protección de batería vs conmutación general).
- Para soldadura en QFN-14: usa pastas y plantillas con buen sesgo de aluminio y un perfil de soldadura suave para evitar tombs o puentes; verifica la planaridad y realiza pruebas de continuidad en cada canal tras el reflow.
- En prototipos con Raspberry Pi o Arduino, prioriza pruebas de conmutación en condiciones de carga real: mide caídas de tensión en cada canal al encender periféricos y verifica la respuesta ante ráfagas de corriente para confirmar que no se disparan protecciones por picos.
- Mantén un control de origen y guarda las facturas y números de lote; si el equipo va a ser usado en reparaciones o prototipos que podrían evolucionar a producción, considerar adquirir de proveedores con garantías y trazabilidad objetivas.
Veredicto del experto
Este set de 5 interruptores de carga TPS22966DPUR y TPS22968DPUR, con variantes RB966/RB968 en encapsulado QFN-14, es una opción sólida para prototipos y proyectos DIY que requieren una gestión de energía eficiente y un formato compacto. Ofrece flexibilidad entre dos variantes, adecuada para experimentar con protección de batería y distribución de energía en placas de desarrollo. Su principal valor reside en el perfil y la facilidad de integración en diseños apretados, junto con la promesa de compatibilidad con las especificaciones TI. Sin embargo, para producción masiva o proyectos críticos, conviene confirmar el origen exacto de las piezas, obtener la documentación de montaje y validar los rangos de tensión y corriente directamente en las hojas de datos. En conjunto, es una herramienta útil para técnicos y makers que buscan añadir control de energía fiable sin complicaciones de hardware externas, siempre que se considere la necesidad de verificar documentación y origen antes de escalar a producción.
