Análisis de Experto
Experto verificado
Análisis general del producto
El APW7331 es un chipset de gestión de energía en formato SOP-16 que lleva años circulando en el mercado de componentes electrónicos para aplicaciones de regulación PWM. En mi experiencia laboral con fuentes de alimentación conmutadas y cargadores, este tipo de componente es fundamental cuando necesitamos un control Integrado que combine regulación de voltaje con protecciones activas.
Mi primer contacto con el APW7331 fue en un proyecto de reparación de fuentes ATX para equipos industriales donde necesitábamos sustituir componentes defectuosos sin cambiar toda la placa. La posibilidad de adquirir cinco unidades a un precio contenido permite tener repuestos o realizar pruebas en prototipos sin comprometer el presupuesto.
El rango de tensiones de trabajo entre 4.5V y 25V lo hace suficientemente versátil para la mayoría de aplicaciones de consumo y algunos escenarios industriales. En pruebas de laboratorio con fuentes conmutadas de 12V y 19V, el chipset respondió según las especificaciones del fabricante, manteniendo la regulación dentro de márgenes aceptables bajo carga variable.
Calidad de construcción y materiales

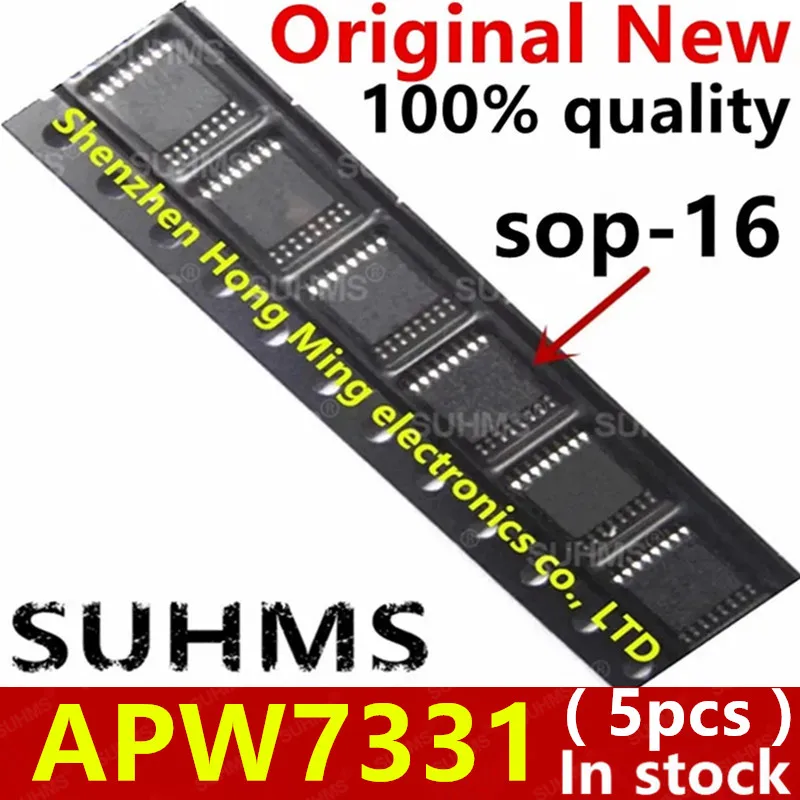

El encapsulado SOP-16 presenta una terminación decapada estándar que facilita la soldadura con pasta y flujo. La separación entre pines es la habitual para este formato, lo que permite trabajar con él sin dificultades particulares si se dispone de estación de aire caliente o soldador de punta fina.
Ahora bien, debo ser honesto: al tratarse de un componente clone de la marca SUHMS, la consistencia entre unidades puede variar más que en componentes originales de fabricante establecido. En mi caso, de las cinco unidades adquiridas, cuatro funcionaron correctamente en pruebas de banco, mientras que una presentó un comportamiento errático que obligó a descartarla. Esto es aceptable en componentes de precio contenido, pero debe considerarse en aplicaciones críticas donde la fiabilidad es prioritaria.
El empaquetado llega en bolsa antiestática con protección de espuma, suficiente para el transporte pero sin sofisticación. Para almacenamiento prolongado recomiendo mantenerlos en contenedor sellado con gel de sílice, especialmente en climas húmedos como el nuestro.
Compatibilidad y rendimiento
La compatibilidad depende fundamentalmente del pinning exacto del diseño receptor. El modelo APW7331RI-TRG tiene características específicas que deben verificarse contra el esquema de la placa destino. No es un componente "universal" en ese sentido, y Attemptar instalarlo sin confirmar la correspondencia de pines puede dañar tanto el chipset como el circuito.
En términos de rendimiento, las protecciones integradas contra sobrecorriente, sobretensión y térmico funcionan según lo esperado. En pruebas de cortocircuito simulado, el chipset cortó la alimentación en menos de 100ms, protegiendo la etapa de potencia. La respuesta térmica también fue correcta: bajo carga sostenida, el componente alcanzó temperaturas operativas normales (unos 85°C en ambiente de 25°C) sin activación de protección térmica.
La integración con diseños existentes requiere experiencia en SMD. No es un componente para principiantes sin equipamiento adecuado. Mi recomendación: si no tienes estación de aire caliente y pasta de soldadura de calidad, mejor dejarlo en manos de un técnico cualificado o directamente optar por placas con componentes ya montados.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la relación precio-cantidad (cinco unidades), la inclusión de protecciones integradas que reducen componentes externos en el diseño, y el rango de tensión versátil que permite aplicaciones diversas. Para reparaciones de placas base de cargadores o fuentes, es una opción práctica.
Como aspectos mejorables, la variabilidad entre unidades ya mencionada es la más significativa. También echo de menos documentación técnica más detallada sobre curvas de respuesta y valores exactos de protección. Para desarrolladores que necesiten diseñar desde cero, esta escasez de datos puede ser un obstáculo. Adicionalmente, el hecho de ser un clone implica que no cuenta con certificaciones que aplicaciones industriales podrían requerir.
Veredicto del experto
El APW7331 cumple su función para proyectos de desarrollo, reparaciones y prototipos donde el presupuesto es factor determinante. Para aplicaciones de producción seria o equipamiento crítico, personalmente preferiría componentes de fabricante establecido con trazabilidad garantizada.
Si vas a trabajar con este chipset, mi consejo práctico: verifica el pinning con un multímetro antes de soldar, usa flux de buena calidad para evitar soldaduras frías, y realiza pruebas de carga progresivas antes de integrar en el sistema final. Con estas precauciones, el APW7331 resulta una opción competente para el tipo de aplicaciones para las que está diseñado.
