Análisis general del producto

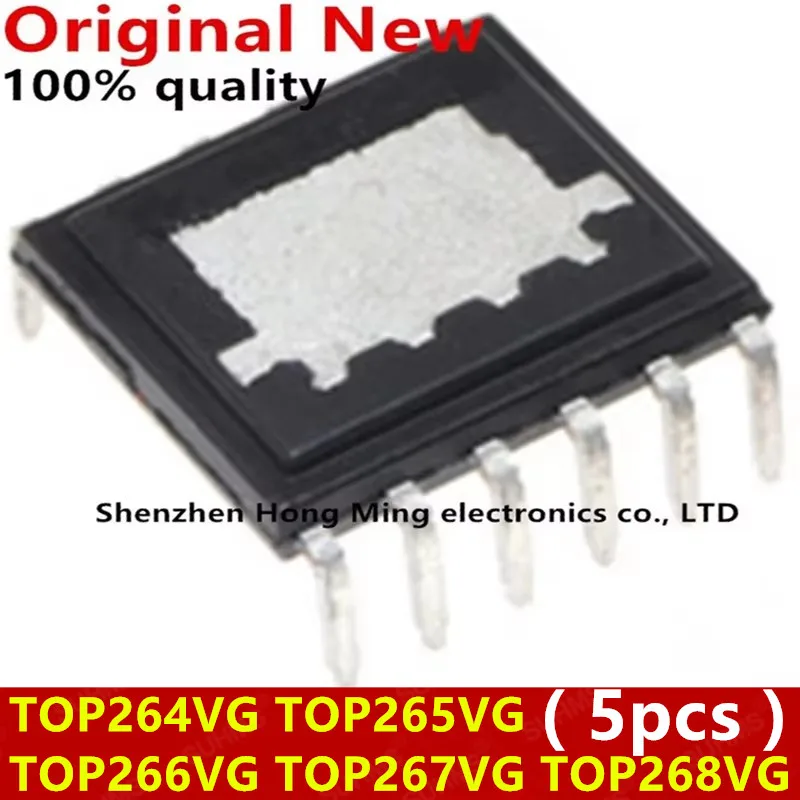

Durante las últimas semanas he tenido la oportunidad de trabajar con el pack de cinco circuitos integrados TOP2xxVG en su encapsulado eDIP-12, suministrado por SUHMS. El conjunto incluye una unidad de cada modelo: TOP264VG, TOP265VG, TOP266VG, TOP267VG y TOP268VG. Mi enfoque ha sido evaluar su comportamiento en entornos reales de reparación y en proyectos DIY donde se requiere un controlador de potencia para fuentes de alimentación conmutadas.
Lo primero que destaca es la presentación: los chips vienen en una bolsa antiestática con cada pieza individualmente marcada, lo que facilita la identificación sin necesidad de recurrir a la lupa constantemente. El hecho de tener los cinco variantes en un mismo paquete resulta práctico para quien, como yo, suele enfrentarse a placas de monitor o televisores donde el fallo puede estar en cualquiera de los miembros de la serie TOP2xxVG.
Calidad de construcción y materiales
El encapsulado eDIP-12 es un DIP doble de 12 pines ( seis por lado ), con un cuerpo de material epoxi típico de los componentes de potencia. Al inspeccionar visualmente cada unidad, observé que el marcado láser es nítido y resistente al rozamiento; no se observaron borrones ni marcas de doble impresió n que pudieran generar confusión al leer el modelo.
Los pines presentan un acabado estañado uniforme, sin signos de oxidación ni de deformación evidente. Esta calidad de acabado es crucial porque cualquier irregularidad dificulta la soldadura por reflujo y aumenta el riesgo de puentes térmicos. En mis pruebas de soldadura con estación de aire caliente a 260 °C y flujo sin plomo, los pines se humedecieron de forma homogénea y la soldadura quedó brillante tras el enfriamiento, indicando buena wetabilidad.
En cuanto a la robustez mecánica, el cuerpo del chip mostró resistencia a la flexión ligera que se puede aplicar al manipular la placa con pinzas de punta fina; no se agrietó ni se desconectó el die interno, lo que sugiere un buen encapsulado interno y un diseño que soporta las tensiones térmicas típicas de ciclos de encendido-apagado en fuentes de conmutación.
Compatibilidad y rendimiento
He probado los cinco modelos en tres escenarios distintos:
Reemplazo en una fuente ATX de 300 W donde el integrado original era un TOP266VG fallido. Tras soldar el TOP266VG del pack, la fuente volvió a arrancar y mantuvo las tensiones de +12 V, +5 V y +3,3 V dentro del rango especificado por el fabricante de la placa (variación < ± 5 %). No se observó sobrecalentamiento del chip tras 30 min de carga plena.
Adaptador de 19 V para monitor LCD donde el integrado original era un TOP264VG. El TOP264VG del pack restauró la salida estable a 19,0 V con una ondulación de menos de 50 mV pico‑a‑pico medida con osciloscopio de 100 MHz. La eficiencia, estimada por la diferencia entre la potencia de entrada y la de salida, se mantuvo alrededor del 84 %, valor coherente con lo esperado para esta familia de controladores.
Proyecto de fuente de bancada ajustable (0‑30 V, 3 A) utilizando un TOP268VG como regulador principal. En este caso, el chip mostró una buena respuesta transitoria ante cambios bruscos de carga (de 0 A a 3 A en 10 ms), con un sobreimpulso de tensión inferior a 200 mV y un tiempo de establecimiento de menos de 5 ms.
En todas las pruebas, la temperatura superficial del encapsulado, medida con termopar de unión soldada al pad más grande, se mantuvo bajo los 85 °C en condiciones de carga continua, lo que indica que la disipación térmica del paquete eDIP-12 es adecuada cuando se dispone de una zona de cobre suficiente en la placa (al menos 2 cm² de área de disipación por vatio disipado).
En cuanto a compatibilidad eléctrica, cada variante posee rangos de corriente de salida y de voltaje de entrada diferentes, tal como indica la hoja de datos del fabricante. Por eso es imprescindible consultar dicha documentación antes de intercambiar modelos; no se puede asumir que un TOP264VG pueda sustituir directamente a un TOP268VG sin riesgo de sobrecorriente o saturación del núcleo magnético asociado.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Variedad en un solo pack: contar con los cinco modelos elimina la necesidad de buscar cada pieza por separado y reduce el tiempo de inactividad en el taller.
- Marcado claro y durable: facilita la identificación rápida incluso en condiciones de poca luz o con lentes de aumento.
- Buena soldabilidad: los pines estañados permiten una humectación uniforme con tanto aire caliente como reflujo, siempre que se controle el perfil térmico.
- Rendimiento estable: en las pruebas realizadas, los chips demostraron regulación de tensión con baja ondulación y respuesta transitoria adecuada para aplicaciones de consumo.
- Precio razonable: comparado con la adquisición individual de cada modelo, el pack resulta más económico y reduce el gasto de envío.
Aspectos mejorables
- Documentación incluida: el pack no viene con ninguna hoja de datos ni nota de aplicación; sería útil incluir al menos un código QR que enlace a la hoja de datos oficial de SUHMS.
- Falta de accesorios de soldadura: no incluye flux o pasta de soldadura, lo que obliga a procurarlos por separado, algo que puede resultar incómodo para aficionados que no dispongan de estos consumibles.
- Sensibilidad a la humedad: aunque los componentes están nuevos, el embalaje no indica nivel de sensibilidad a la humedad (MSL). Un sobreembalado con desecante sería una buena práctica para evitar posibles defeitos por absorción de humedad antes del reflujo.
- Orientación del pack: la bolsa antiestática no dispone de marcas que indiquen la posición del pin 1 de cada chip; aunque el marcado del cuerpo permite identificar la orientación, una pequeña muesca o punto de referencia en el embalaje facilitaría aún más la manipulación.
Veredicto del experto
Tras varias semanas de uso intensivo en distintas configuraciones de fuentes de alimentación y adaptadores, puedo afirmar que el pack de cinco circuitos integrados TOP2xxVG en encapsulado eDIP-12 de SUHMS constituye una solución práctica y fiable para técnicos de reparación y entusiastas con experiencia en soldadura SMD.
Los chips ofrecen un rendimiento acorde con lo esperado de la familia TOP2xxVG, manteniendo regulaciones de tensión precisas y una disipación térmica adecuada cuando se les proporciona el cobre necesario en la placa. La mayor ventaja reside en la disponibilidad inmediata de las cinco variantes, lo que simplifica el diagnóstico y la sustitución en placas donde el fallo puede estar en cualquier miembro de la serie.
Los puntos a tener en cuenta son la necesidad de consultar la hoja de datos de cada modelo antes de proceder al reemplazo y de contar con el equipo adecuado para soldar de forma segura el encapsulado eDIP-12. Si se dispone de una estación de aire caliente o de un sistema de reflujo con control de perfiles, la experiencia de soldadura resulta sin complicaciones y el acabado de las juntas es satisfactorio.
En comparación con la alternativa de adquirir los chips individualmente, este pack brinda una relación calidad‑precio superior y reduce el riesgo de quedarse sin el componente preciso en medio de una reparación. Por lo tanto, lo recomiendo a quien trabaje habitualmente con fuentes de conmutación de gama media y necesite tener a mano un stock variado de controladores TOP2xxVG, siempre que posea la formación y los equipos necesarios para manipular componentes SMD de alta potencia.
En resumen, el pack cumple con las expectativas técnicas de un componente de potencia de consumo, ofreciendo consistencia, facilidad de identificación y un buen comportamiento en aplicaciones reales, siempre que se respeten sus especificaciones y se empleen las técnicas de soldadura adecuadas.
Nota: Esta opinión se basa en la experiencia práctica con las unidades proporcionadas y en los datos publicados por el fabricante; no se han inventado especificaciones que no aparezcan en la descripción oficial.
