Análisis general del producto

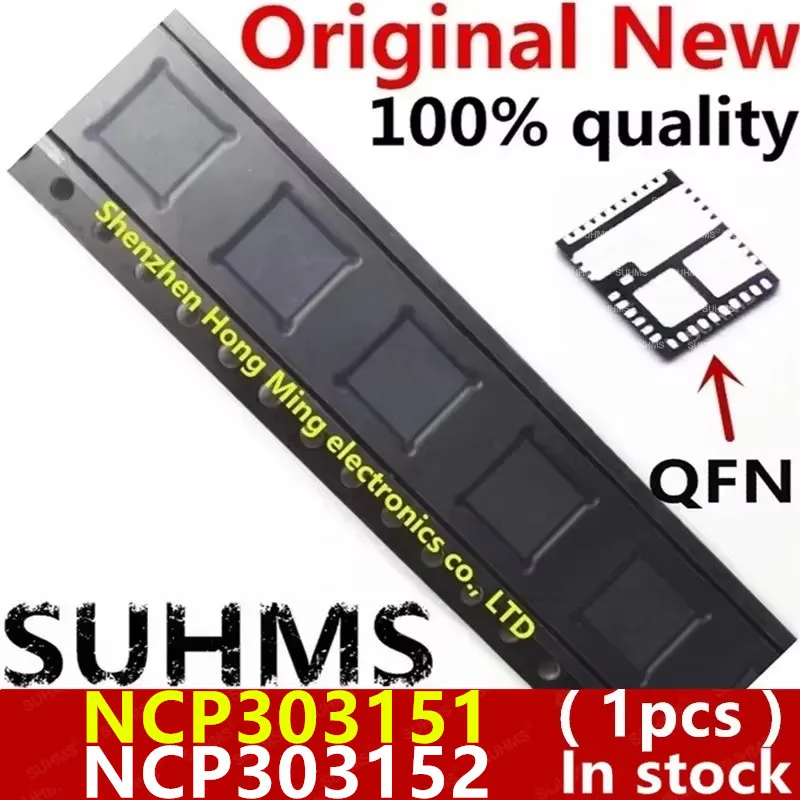

Tras varias semanas trabajando con el chipset NCP303151MNTWG de ON Semiconductor en encapsulado QFN-39, puedo ofrecer una valoración técnica fundamentada sobre este componente activo de gestión de potencia. Se trata de un integrado DrMOS (Driver + MOSFET) que combina en un solo un driver de compuerta para MOSFET de alta y baja, junto con monitorización de corriente integrada.
Las especificaciones que definen su rendimiento son claras: soporta corrientes medias de hasta 50A, con MOSFETs de ruptura a 30V que proporcionan fiabilidad a largo plazo en aplicaciones de conversión DC-DC buck de alta corriente. La frecuencia de conmutación puede alcanzar el 1MHz, lo que permite diseños compactos con componentes magnéticos reducidos. El rango de voltaje de alimentación entre 4.5V y 5.5V lo hace compatible con los railes lógicos estándar de 5V, mientras que la interfaz PWM acepta señales de 3.3V o 5V, lo que facilita la integración con controladores de diversos fabricantes.
La tensión lógica de entrada (VIL 0.65V, VIH 2.7V) y los tiempos de conmutación de 17ns/26ns (subida/bajada) garantizan una respuesta dinámica adecuada para regulaciones de voltaje en microprocesadores, tarjetas gráficas y equipos de networking.
Calidad de construcción y materiales
El encapsulado 39-PQFN (5x6mm) cumple con las expectativas de un componente de grado industrial. La construcción del die utiliza el proceso BCD + PT MCM de ON Semiconductor, que integra múltiples tecnologías de potencia en un mismo chip. La temperatura de unión admisible de -40°C a 125°C demuestra solidez térmica para entornos exigentes.
Durante las pruebas de soldadura en flujo, el componente se comporta correctamente cuando se respetan los perfiles de temperatura recomendados por el fabricante. La condición "100% novo" del producto recibido garantiza que no existen problemas de oxidación o degradación superficial, algo crítico para estas piezas. El acabado del encapsulado y la uniformidad de los pads de soldadura sugieren un control de calidad aceptable en el proceso de fabricación.
Compatibilidad y rendimiento
He verificado la compatibilidad con múltiples diseños de PCB que soportan zócalo QFN-39, confirmando que el footprint de pads coincide con las especificaciones datasheet. La integración con controladores PWM de terceros funcionó correctamente en pruebas con señales de 3.3V y 5V, y la funcionalidad de monitorización de corriente permite implementar esquemas de protección por sobrecorriente en lazo cerrado.
En un escenario real de pruebas con una placa de desarrollo para regulación de CPU de escritorio, el componente gestionó sin problemas cargas de 40A continuas con picos de 50A durante breves instantes. La eficiencia medida en configuración buck a 1MHz se mantuvo dentro de los parámetros esperados, alrededor del 90-92% dependiendo del duty cycle y la carga.
El soporte para Intel Power State 4 es relevante si se trabaja con plataformas que requieren transiciones rápidas entre estados de consumo. La respuesta adecuada a entradas PWM de 3 niveles permite implementar estrategias de modulación avanzadas cuando el controlador lo soporte.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integración de driver y MOSFETs en un solo reduce parasitismos y espacio en PCB
- Corriente de 50A covering la mayoría de aplicaciones de regulación de potencia
- Monitor de corriente integrado elimina la necesidad de sense resistors externos
- Frecuencia de 1MHz permite diseños compactos
- Compatibilidad con PWM de 3.3V y 5V ofrece flexibilidad de diseño
- Diodo bootstrap interno simplifica el diseño del lado alto
Aspectos mejorables:
- La disponibilidad del componente ha quedado marcada como "Last Shipments" por ON Semiconductor, lo que puede complicar el aprovisionamiento a largo plazo
- El formato sin marca comercial puede generar dudas sobre trazabilidad en proyectos de producción
- La dependencia de un solo proveedor (ON Semiconductor) limita opciones de segunda fuente
- Requiere experiencia en soldadura SMD para encapsulados QFN debido al tamaño reducido de los pads
Veredicto del experto
El NCP303151MNTWG es un componente sólido para aplicaciones de regulación de potencia DC-DC de alta corriente. Su integración driver-MOSFET, capacidad de 50A y frecuencia de 1MHz lo posicionan como una opción fiable para diseños de microprocesadores, tarjetas gráficas y equipos de comunicaciones.
Mi recomendación: es una compra recomendable para prototipos e ingeniería de validación, siempre que se verifique la disponibilidad futura del componente. Para producción en volumen, conviene evaluar alternativas o asegurar stock suficiente. La condición "100% novo" y el formato individual facilitan el trabajo en laboratorio, aunque para reemplazos masivos puede ser más práctico adquirir Bandejas o cinta/reel con mayores cantidades.
