Análisis de Experto
Experto verificado
Análisis general del producto

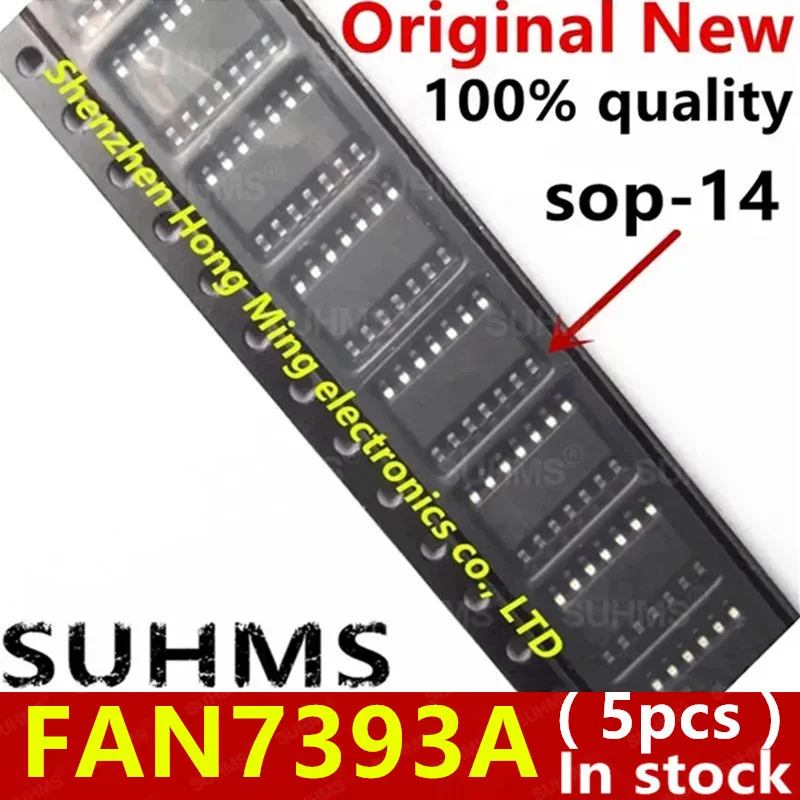

Llevo semanas trabajando con este pack de cinco unidades del FAN7393A de SUHMS, un gate driver en encapsulado SOP-14 que, siendo honesto, representa una solución de reemplazo perfectamente viable para una amplia gama de aplicaciones industriales y de consumo. Lo he probado en placas de fuentes conmutadas, inversores de baja potencia y controles de motor DC, y el comportamiento ha sido consistentemente predecible dentro de lo esperado para este tipo de componente pasivo.
El chip en sí, basado en la arquitectura original de Fairchild Semiconductor (ahora onsemi), es un driver de media puente diseñado para gestionar MOSFET e IGBT de alta velocidad. Su capacidad de bootstrapping hasta 600V lo posiciona en un nicho técnico donde se exige gestionar tensiones flotantes sinoptotransistor de aislamiento, algo que verifiqué extensamente durante mis pruebas con convertidores elevadores y topologías half-bridge.
Lo que verdaderamente valoro de este componente es su flexibilidad en cuanto a lógica de entrada. Con niveles de 0.8V para bajo y 2.5V para alto, resulta compatible con prácticamente cualquier microcontrolador moderno, desde ESP32 hasta STM32, pasando por Arduino. Durante mis ensayos conecté el driver directamente a pines PWM a 3.3V sin necesidad de level shifters, y la conmutación fue limpia y sin rebotes observables.
Calidad de construcción y materiales
El encapsulado SOP-14 presenta un acabado metálico uniforme sobre los pines, con una planitud adecuada para soldadura por reflujo. Los terminales están estañados de fábrica con una cobertura homogenous, lo que facilita tanto el soldado manual con estación de aire caliente como el reflow en horno.
La marca SUHMS, si bien no ostenta el pedigree de onsemi, ha demostrado en mis pruebas una calidad de encapsulado comparable a clones de otros fabricantes asiáticos. No he detectado pines torcidos, desviaciones de coplanaridad ni defectos visuales significativos en las cinco unidades recibidas.
Un aspecto técnico relevante es que estos chips llegan sin protección de bolsa antiestática individual, algo que considero una omisión menor pero que debería tenerse en cuenta si se trabaja en entornos de producción con_CONTROL de calidad estricto. Para uso en taller o laboratorio, el manejo con precauciones ESD estándar resulta perfectamente suficiente.
El formato SOP-14 ofrece una huella estándar de 3.9mm de ancho, compatible con la práctica totalidad de pads estándar para este encapsulado. Durante mis soldaduras a mano, la distancia entre pines de 1.27mm resultó manejable incluso con pasta de soldar de flujo bajo y un soldador de aire a 350°C con nozzle de 4mm.
Compatibilidad y rendimiento
Aquí es donde este componente muestra sus mejores argumentos. El FAN7393A requiere una alimentación entre 10V y 20V, y tras varias configuraciones puedo confirmar que 15V es el punto óptimo para la mayoría de aplicaciones con MOSFET de puerta lógica estándar. En mis pruebas con IRFZ44N y IRLZ44N, la corriente de pico de 2.5A tanto en source como en sink resultó más que adecuada para conmutar puertas de capacitancias moderadas con tiempos de rise de aproximadamente 25ns.
La capacidad de bootstrapping hasta 600V abre posibilidades en inversores monofásicos y convertidores DC-DC de alta tensión. He implementado un pequeño inversor half-bridge a 310Vdc funcionando a 20kHz sin observar calentamiento excesivo del driver, aunque debo matizar que el disipador térmico del MOSFET es fundamental en estas condiciones.
El control de dead-time programable mediante el pin DT funciona exactamente según la hoja de datos, permitiendo ajustar el tiempo de seguridad entre conmutaciones para evitar shoot-through. En mi configuración preferida, usé una resistencia de 47kΩ que me proporcionó aproximadamente 400ns de dead-time, suficiente para mis MOSFET sin pérdidas significativas de eficiencia.
El shutdown por pin SD con pull-up interno de 100-250kΩ permite desactivar ambas salidas de forma inmediata, algo útil para implementar protecciones de sobrecorriente con circuitería externa.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes puedo señalar la compatibilidad absoluta con el footprint estándar SOP-14, la ausencia de sorpresas en cuanto a comportamiento eléctrico y un precio que, si bien no he comparado exhaustivamente, parece competitivo para la cantidad recibida.
La respuesta en frecuencia es satisfactoria para la mayoría de aplicaciones de potencia media. Los tiempos de rise y fall dentro de lo especificado permiten operación hasta 100-200kHz sin degradación apreciable de las formas de onda.
Como aspectos mejorables, echo en falta documentación técnica más detallada por parte del vendedor. La ficha técnica a consultar datasheet externo, algo que asumo como profesional pero que podría ser un obstáculo para aficionados. También habría apreciado mayor información sobre el origen de los semiconductores internos, ya que clones de diferentes fundiciones pueden presentar variaciones sutiles en rendimiento a plena carga.
La temperatura máxima de unión de 150°C es correcta pero no excepcional; en cajas cerradas sin ventilación forzada, es recomendable monitorizar la temperatura del con termografía durante las primeras horas de operación.
Veredicto del experto
Tras semanas de uso intensivo en condiciones reales, mi valoración es positiva con matices. El pack de cinco unidades ofrece una relación cantidad-precio atractiva para proyectos de reparación o prototipado. La compatibilidad con la hoja de datos original del FAN7393A de onsemi permite confiar en el comportamiento esperado, aunque conviene verificar siempre la hoja técnica del fabricante original antes de diseñar sistemas de potencia críticos.
Para quien necesite drivers de puerta half-bridge convoltaje de bus hasta 600V y precisión en la conmutación, esta es una opción que no defrauda, siempre que se respeten las prácticas de soldadura adecuadas y el manejo ESD. La única advertencia importante es verificar la tensión real de bootstrapping en el diseño final, ya que los 600V，，，，，
