Análisis general del producto
He utilizado el CS3817BEO en reparaciones de fuentes de alimentacion conmutadas donde el controlador PWM original presentaba daños visibles o no generaba correctamente la señal de conmutacion. Es un componente orientado a la sustitucion directa en placas que emplean una referencia compatible de la familia CS3817, siempre que coincidan tanto el encapsulado SOP-28 como la distribucion de pines.
Su funcion dentro de la fuente es controlar el ciclo de trabajo de la etapa conmutada a partir de las señales de realimentacion y de las condiciones de proteccion del circuito. Por ello, no se trata de un integrado universal que pueda instalarse en cualquier fuente ATX, cargador o adaptador. La correspondencia de la referencia y del patillaje debe comprobarse antes de desoldar el componente original.
En reparaciones reales, este tipo de controlador suele estar relacionado con sintomas como ausencia total de salida, intentos repetidos de arranque, tension inestable o activacion inmediata de las protecciones. Sin embargo, esos mismos sintomas pueden deberse a condensadores electroliticos agotados, resistencias alteradas, diodos en cortocircuito, optoacopladores deteriorados o transistores de potencia dañados.
Calidad de construccion y materiales

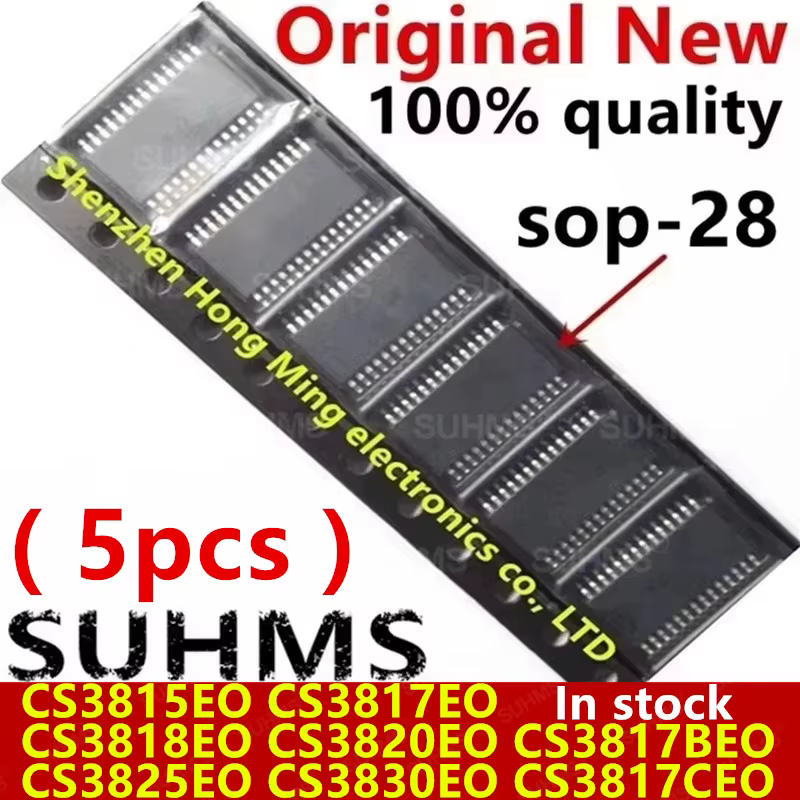

El encapsulado SOP-28 resulta apropiado para placas con cierta densidad de componentes, ya que ocupa menos espacio que muchos encapsulados de tipo DIP y permite mantener recorridos cortos entre el controlador, la etapa de potencia y los circuitos de realimentacion. Los 28 terminales exigen una soldadura cuidadosa, especialmente cuando la placa utiliza pistas finas o zonas con disipacion termica elevada.
La unidad que he manejado presentaba un acabado limpio y pines uniformes, sin deformaciones que dificultasen el posicionamiento. En este formato es importante revisar los terminales con una lupa antes de montarlo. Un pin ligeramente desplazado puede provocar un puente con el terminal contiguo o quedar sin contacto al aplicar aire caliente.
La identificacion de la orientacion es critica. Antes de retirar el integrado original, marco la posicion del pin 1 y tomo una fotografia de la placa. Tambien compruebo la serigrafia y comparo la muesca o marca del encapsulado con el componente sustituido. Un montaje invertido puede causar daños adicionales en la fuente en el primer intento de encendido.
Compatibilidad y rendimiento
La compatibilidad anunciada con CS3817EO, CS3817BE0 y CS3817E0 debe interpretarse con prudencia. Las variaciones de nomenclatura pueden corresponder a revisiones, formatos comerciales o diferentes proveedores, pero no garantizan por si solas que todos los circuitos sean intercambiables. Antes de montar el recambio, comparo el esquema de pines, la posicion de alimentacion, la entrada de realimentacion, las funciones de proteccion y la salida de control.
En una fuente ATX, reviso especialmente la zona primaria y el transistor o conjunto de transistores gobernado por el PWM. En cargadores y adaptadores compactos, presto atencion a las distancias de aislamiento y a posibles restos de flux o carbonizacion alrededor del integrado. En placas de monitores y televisores, el espacio de trabajo suele ser mas reducido y resulta practico proteger los componentes plasticos cercanos con cinta adecuada para trabajos de aire caliente.
El rendimiento del integrado no debe evaluarse solo midiendo la tension de salida. Despues de la sustitucion, compruebo si existe alimentacion correcta en el controlador, observo el arranque con una lampara en serie cuando procede y verifico la forma de onda con osciloscopio si el equipo y el procedimiento de seguridad lo permiten. Tambien mido el rizado de salida y la estabilidad con carga progresiva. Si el controlador arranca y se detiene de forma ciclica, no lo atribuyo automaticamente al nuevo componente: puede existir una sobrecarga secundaria o un problema en la realimentacion.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Encapsulado SOP-28 adecuado para reparaciones de placas compactas.
- Referencia util para recuperar fuentes cuyo controlador original ya no esta disponible.
- Compatible con varias denominaciones relacionadas, siempre que el patillaje sea identico.
- Formato nuevo y sin uso, apropiado para trabajos de mantenimiento y reparacion.
- Aplicable a distintas familias de equipos, como fuentes ATX, cargadores y adaptadores.
Aspectos mejorables:
- No incorpora informacion suficiente por si mismo para confirmar la sustitucion en cualquier placa.
- La compatibilidad real depende de la distribucion de pines y del circuito asociado.
- Los 28 terminales requieren buena iluminacion, flux de calidad y control de temperatura.
- Una sustitucion incorrecta puede ocultar la averia original o provocar nuevos daños.
- No es recomendable instalarlo sin revisar previamente la etapa primaria y la realimentacion.
Frente a soluciones equivalentes de mayor disponibilidad, su principal ventaja es permitir reparar una placa existente sin modificar el diseño. Como contrapartida, un controlador con documentacion mas amplia puede facilitar el diagnostico y la comprobacion de parametros. En cualquier caso, cambiar el integrado sin resolver el cortocircuito que lo daño suele acabar en una segunda averia.
Veredicto del experto
Considero el CS3817BEO una opcion practica para reparaciones electronicas concretas, no un recambio universal para fuentes conmutadas. Su valor depende de que la placa original utilice realmente una referencia compatible y de que el tecnico confirme el patillaje antes de soldar.
Para obtener un resultado fiable, recomiendo descargar los condensadores de la etapa primaria siguiendo un procedimiento seguro, limpiar la zona con alcohol isopropilico, utilizar proteccion frente a descargas electrostaticas y revisar todos los componentes relacionados antes de alimentar la fuente. Despues del montaje, conviene inspeccionar cada terminal con lupa y realizar la primera prueba con limitacion de corriente.
Bien seleccionado e instalado, este integrado puede devolver a la vida fuentes y equipos que, de otro modo, quedarian fuera de servicio por falta de repuestos. Su compra tiene sentido principalmente cuando se dispone del esquema, del componente original o de mediciones suficientes para confirmar que la equivalencia es electrica y no solo una coincidencia en el nombre.
