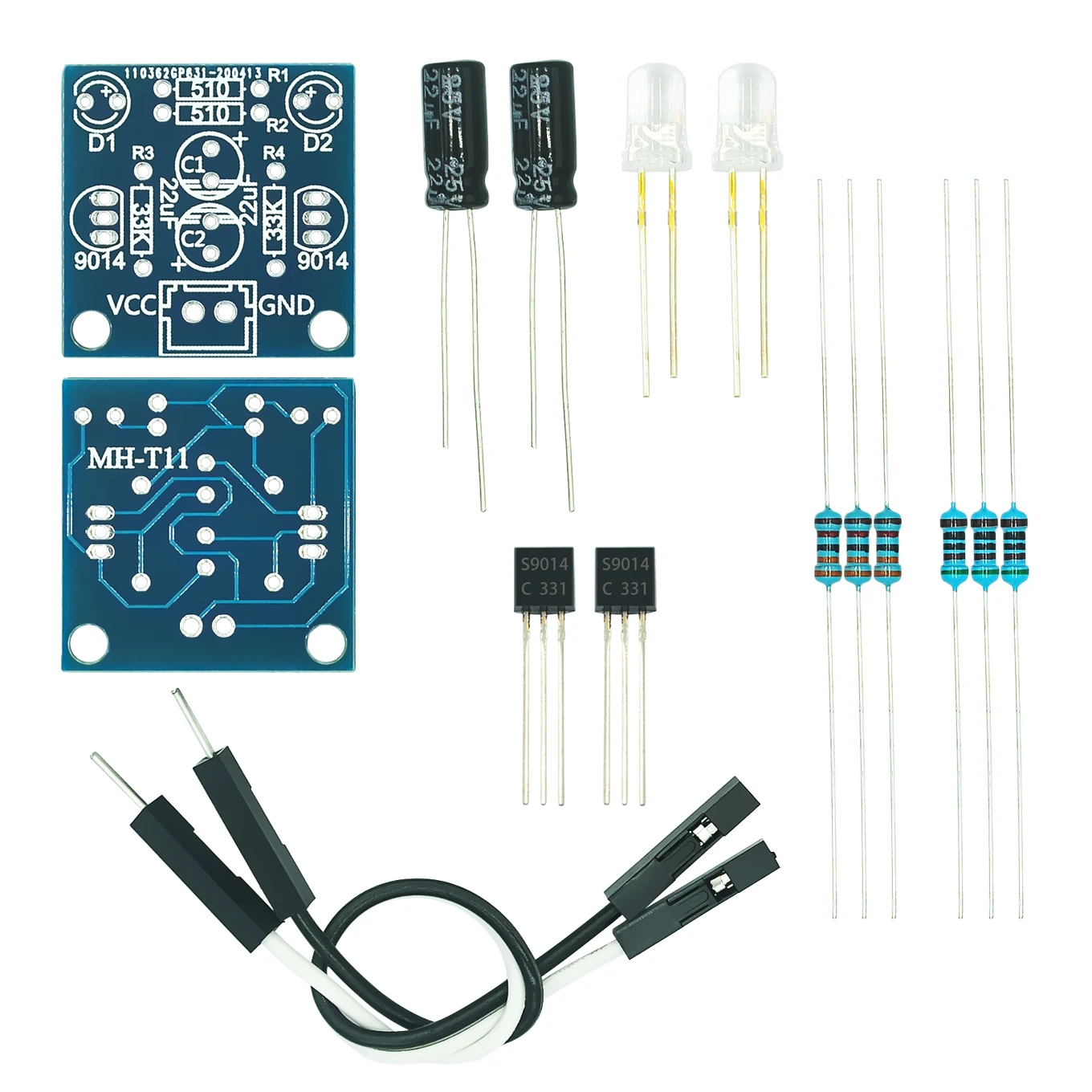

Descripción
Descripción de la función: Después de conectar la alimentación, los dos LED rojos izquierdo y derecho (se pueden reemplazar por otros LED de color) parpadean alternativamente, por lo que anti
Ciclo múltiple, cuanto mayor sea el voltaje de la fuente de alimentación, más brillante será el LED, cambiar la capacidad del condensador electrolítico puede cambiar la velocidad del parpadeo alterno, mayor será la capacidad, parpadeando

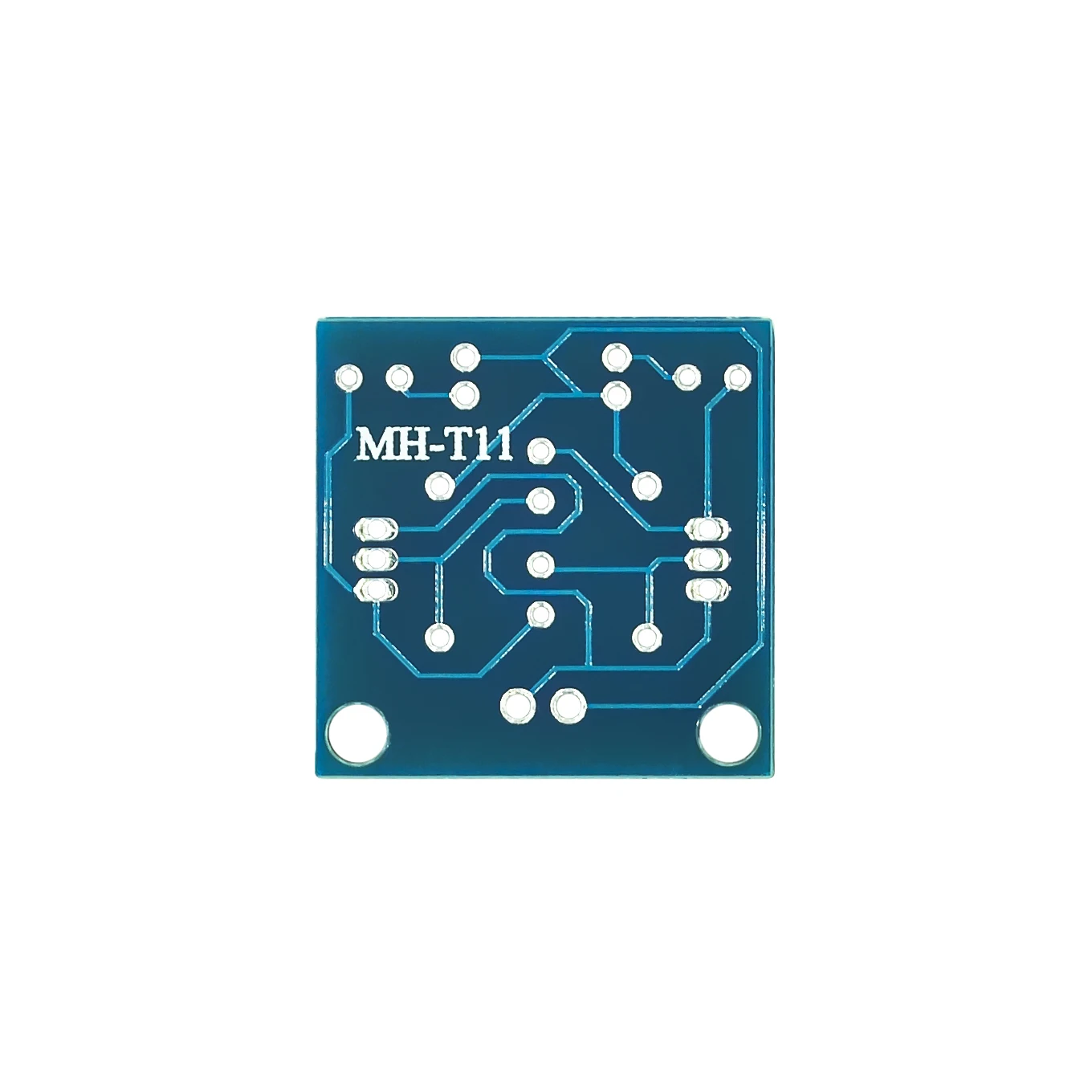

Cuanto más lenta sea la velocidad de parpadeo, menor será la capacidad y más rápida será la velocidad de parpadeo.El circuito es simple y fácil de entender, la almohadilla de soldadura se ha realizado con un proceso de pulverización de estaño, la soldadura es más fácil, la soldadura
¡Punta más hermosa!Especialmente indicado para amigos y estudiantes que comienzan a aprender electrónica.
Principio del circuito:

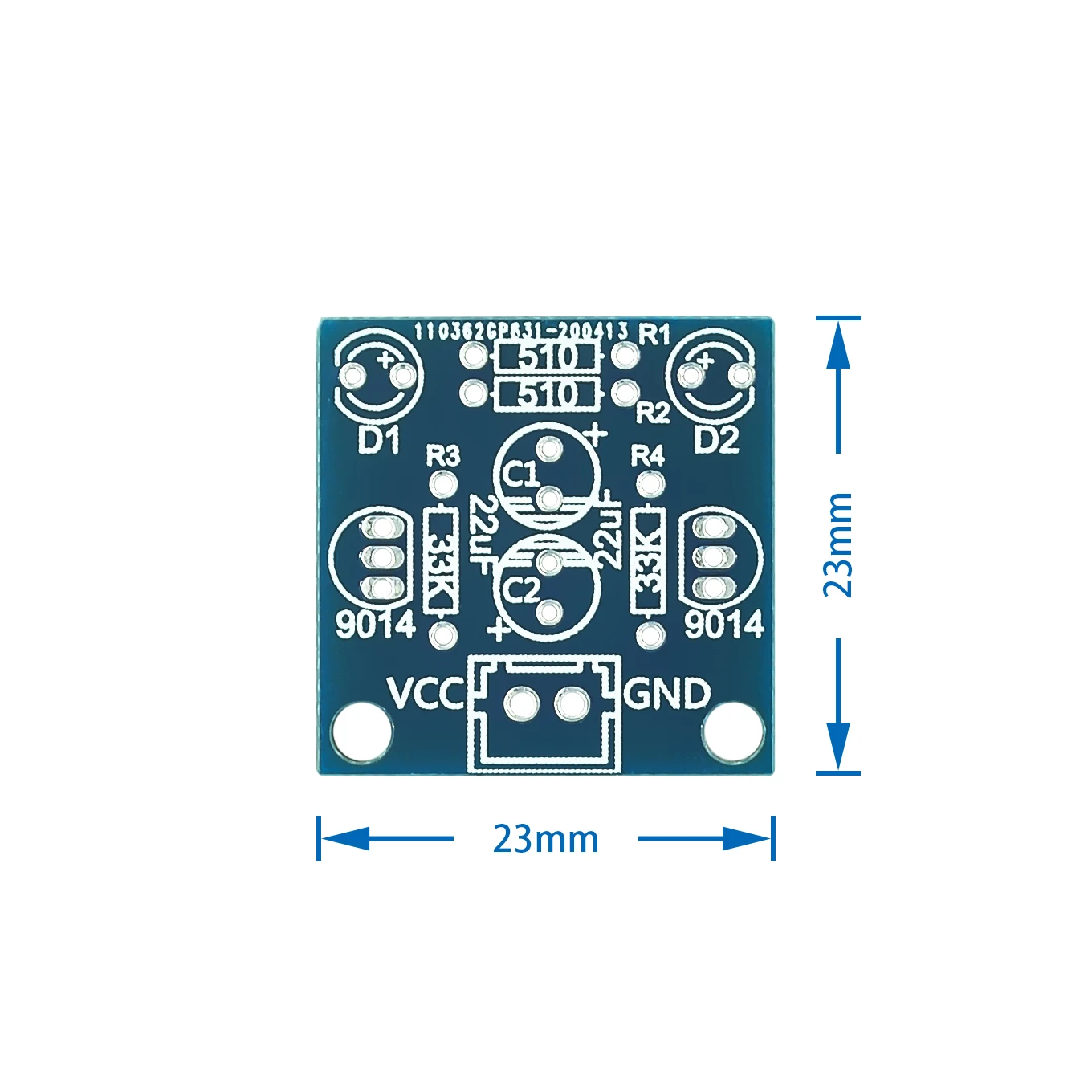

Cuando se enciende la fuente de alimentación, dos triodos deben competir para el piloto, pero debido a las diferencias en los componentes, solo un determinado piloto de tubería. Si Q1 está encendido, el voltaje del colector Q1 cae, D1 se enciende y el extremo izquierdo del condensador C1 está cerca del voltaje cero. Dado que el voltaje en ambos extremos del condensador no puede cambiar repentinamente, la base Q2 también se eleva a un voltaje casi nulo, de modo que Q2 se corta y D2 no brilla. A medida que la fuente de alimentación carga C1 a través de la resistencia R2, el voltaje base del transistor Q2 aumenta gradualmente. Cuando el voltaje supera los 0,6 V, Q2 cambia del estado de corte al estado de conducción, el voltaje del colector cae y D2 se enciende. Al mismo tiempo, la disminución del voltaje del colector del transistor Q2 hace que el voltaje base del transistor Q1 salte a través de la acción del condensador C2, Q1 cambie de conducción a corte y D1 se apague. De esta manera, dos transistores en el circuito se turnarán para conducir y detenerse, y dos diodos emisores de luz en el ciclo de luz. Cambiar la capacidad del condensador puede cambiar la velocidad del ciclo del LED.
