Análisis general del producto

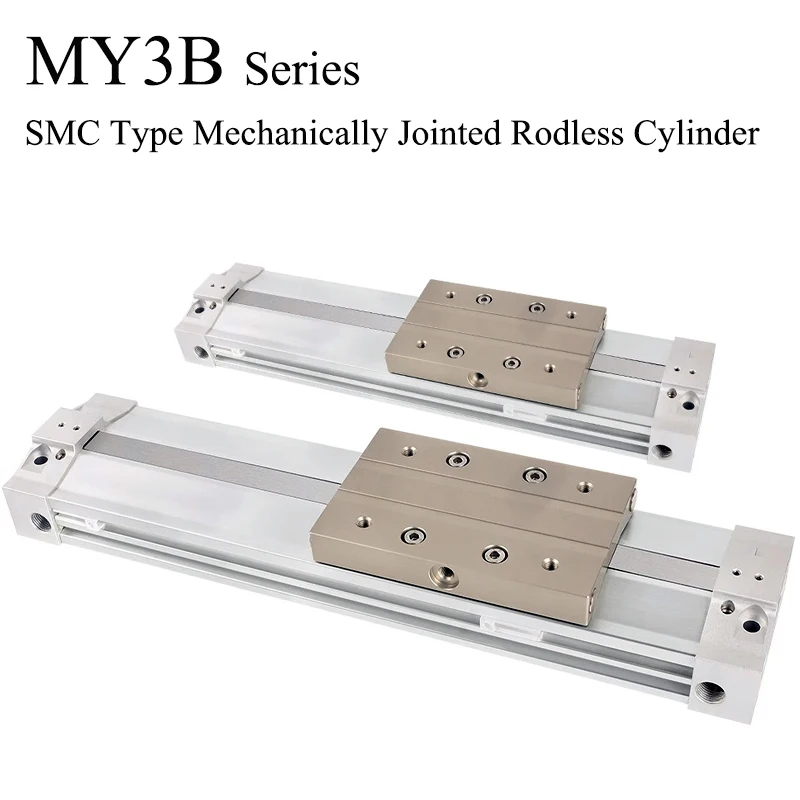

El SMC MY3B es un cilindro neumático sin vástago con acoplamiento mecánico, pensado para generar un desplazamiento lineal cuando el espacio longitudinal disponible importa más que la sencillez de un cilindro convencional. Su interés principal está en que el carro se desplaza junto al cuerpo del actuador: así se evita dejar libre el espacio que necesitaría un vástago extendiéndose por uno de los extremos. En una máquina compacta o en una estación de manipulación con recorridos largos, esa disposición puede facilitar el diseño del conjunto.
Mi valoración técnica es favorable para aplicaciones bien dimensionadas, pero no lo consideraría una solución de instalar y olvidar sin comprobar antes carga, guiado, velocidad y condiciones neumáticas. El diámetro y la carrera disponibles permiten adaptar la elección al mecanismo, pero esos dos datos, por sí solos, no bastan para saber si el cilindro trabajará de forma fiable en una instalación concreta.
Calidad de construcción y materiales

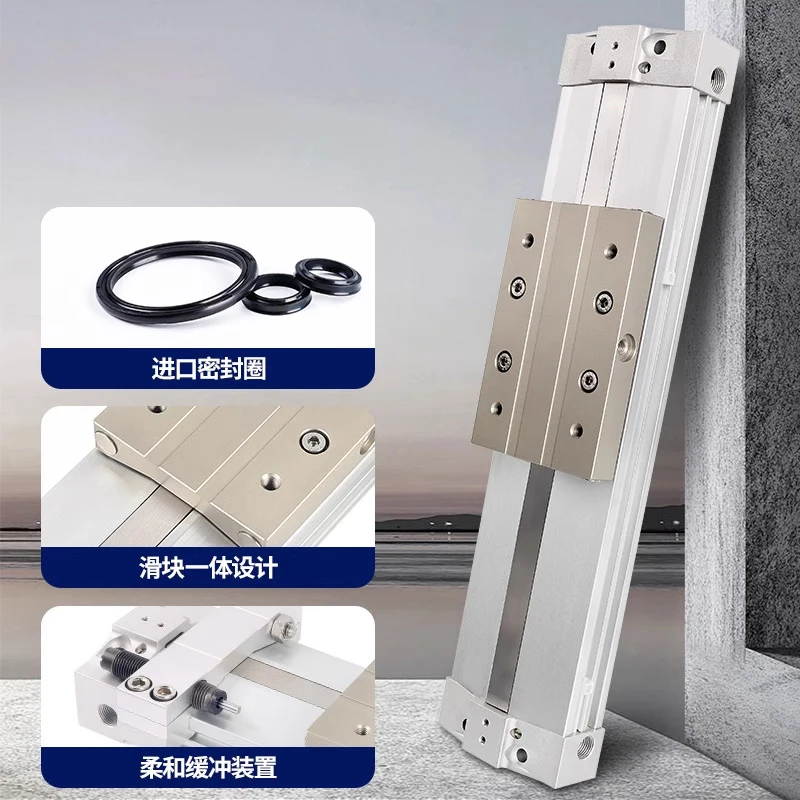

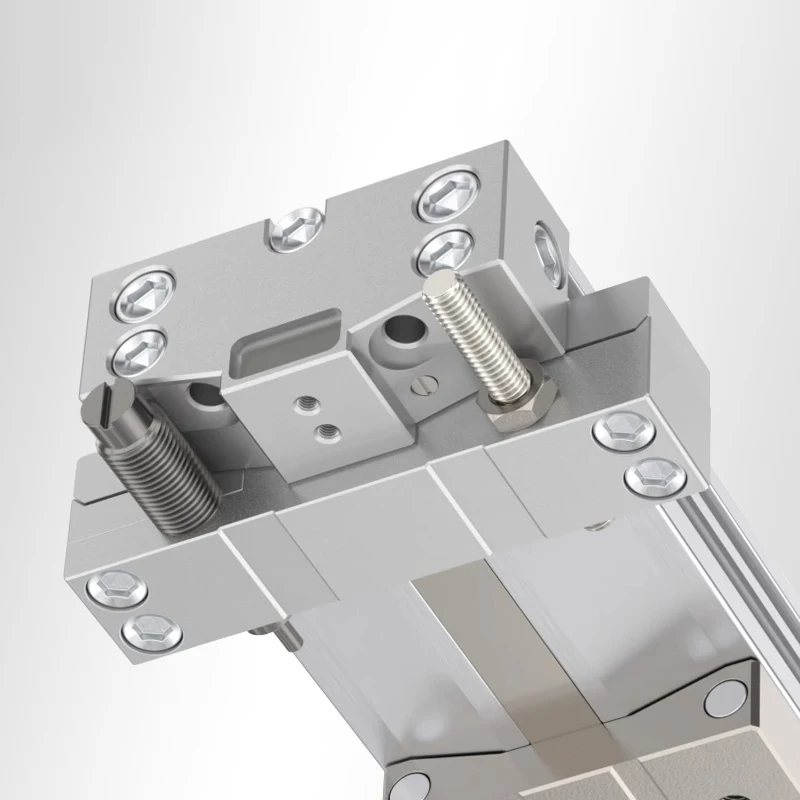

La arquitectura MY3 combina un carro con el pistón y bandas de sellado: una banda interior ayuda a conservar la presión y otra exterior protege frente a la entrada de contaminantes. Es una solución coherente para un actuador cuyo mecanismo queda expuesto a partículas propias del entorno industrial, aunque no elimina la necesidad de mantener limpia la zona de trabajo y revisar periódicamente el sellado. SMC presenta la serie como un diseño compacto y de perfil bajo frente a cilindros con vástago; también contempla configuraciones con topes elásticos, amortiguación neumática o amortiguadores externos, según la variante.
En una máquina real, prestaría especial atención a la rigidez del montaje y a la alineación del mecanismo acoplado. El acoplamiento transmite el movimiento, pero no conviene asumir que el cilindro debe absorber por sí solo esfuerzos laterales o momentos generados por la carga. Si la pieza que se desplaza tiene peso o puede inclinarse, comprobaría si requiere una guía externa y cómo se fija al carro. La posibilidad de conectar una guía externa y montar el cuerpo en distintas orientaciones amplía las opciones de integración, siempre que se respeten las condiciones de carga de la variante elegida.
Compatibilidad y rendimiento
La selección indicada abarca diámetros de 16, 20, 25, 32 y 40 mm, con carreras de 100 a 500 mm. Para una carrera de 300 mm, por ejemplo, comprobaría no solo que el recorrido útil sea suficiente, sino también el espacio total ocupado por el cuerpo, las conexiones, los topes y el margen necesario para montar y mantener el conjunto. En recorridos largos o con ciclos frecuentes, la inercia de la carga y la energía al final de carrera cobran especial importancia: una velocidad elevada puede producir golpes, vibraciones y desgaste si la amortiguación no es apropiada.
La familia MY3B contempla velocidades superiores a las de la variante MY3A en la información del fabricante, pero ese dato no debe trasladarse automáticamente a cualquier combinación de diámetro, carrera y carga. La velocidad efectiva depende de la instalación neumática, el caudal disponible, la válvula, la regulación y la masa desplazada. Por eso, antes de integrarlo en una línea automatizada, consultaría la ficha de la referencia exacta y dimensionaría también el tratamiento del aire y las válvulas de mando.

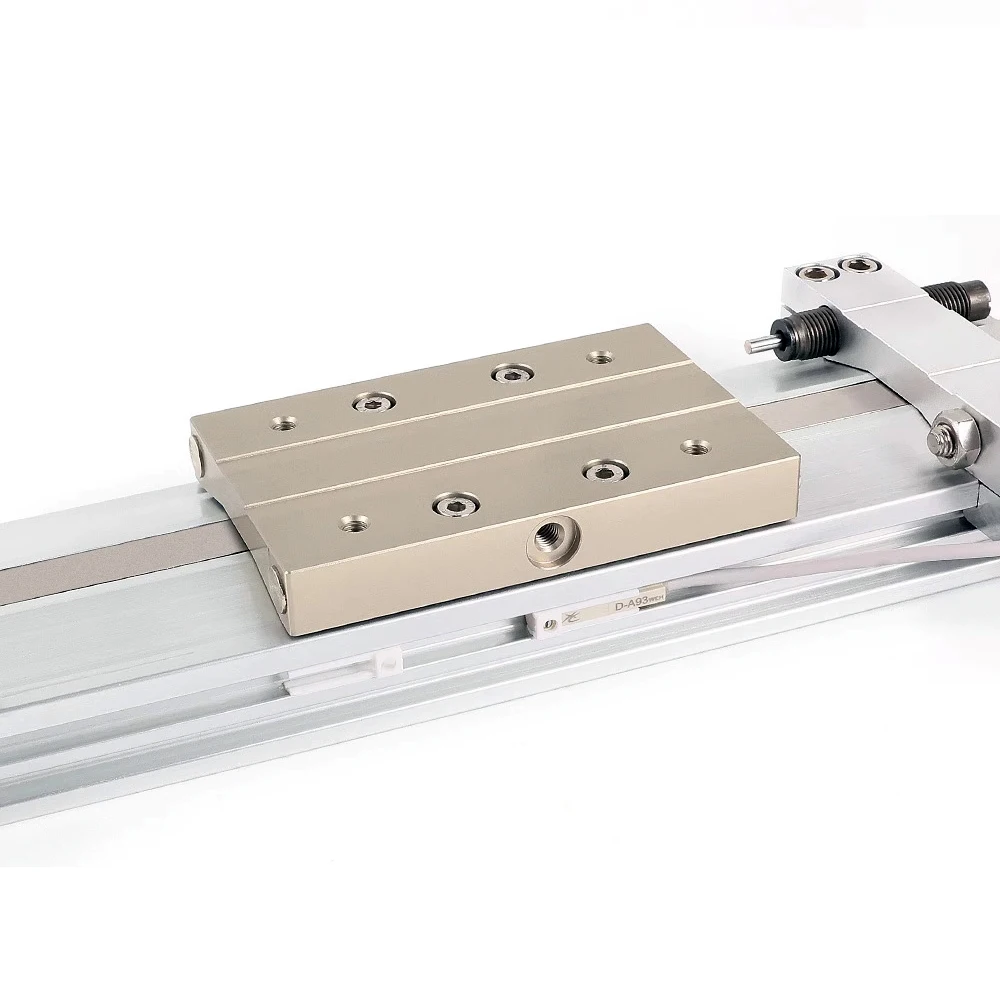

En una célula de manipulación, lo asociaría a una electroválvula adecuada y, si se necesita supervisar la posición, verificaría la compatibilidad de los detectores y su colocación. No daría por hecho que cualquier sensor o racor sirve para todas las variantes. Tampoco fijaría una carga admisible o una presión de trabajo sin la ficha correspondiente: esos valores son decisivos para calcular fuerza, tiempos de ciclo y margen de seguridad.
Puntos fuertes y aspectos mejorables
- A favor: al no tener un vástago convencional que sobresalga, puede simplificar el aprovechamiento del espacio en recorridos lineales.
- A favor: la disponibilidad de varios diámetros y carreras permite ajustar la elección al diseño, en lugar de sobredimensionar por defecto.
- A favor: la serie ofrece distintas soluciones de amortiguación y opciones de montaje, según la configuración seleccionada.
- A mejorar: sin presión, carga admisible y condiciones de funcionamiento de la referencia concreta no es posible confirmar su idoneidad ni calcular el rendimiento esperado.
- A mejorar: el acoplamiento mecánico y las bandas requieren una instalación limpia, alineada y mantenida; no sustituye a una guía externa cuando la carga necesita soporte.
Frente a un cilindro con vástago, el MY3B puede resultar más conveniente cuando el recorrido y el espacio de retorno son el problema principal. Un actuador eléctrico, en cambio, puede ser preferible si se necesita posicionamiento controlado o ajustes de velocidad y posición más flexibles, aunque la elección dependerá del coste, la precisión requerida y la infraestructura disponible.
Veredicto del experto
Considero el SMC MY3B una opción a valorar para automatización y manipulación lineal cuando interesa un formato compacto y se puede diseñar correctamente el guiado de la carga. Su punto fuerte es la disposición sin vástago; su principal condición es que no debe seleccionarse solo por carrera y diámetro. Antes de comprarlo, contrastaría la referencia exacta, la carga y los momentos, la presión de trabajo, la amortiguación, la velocidad prevista y la compatibilidad de sensores y conexiones.
Como práctica de mantenimiento, revisaría la fijación del carro, la alineación, posibles fugas y cualquier cambio en el ruido o la suavidad del movimiento. También mantendría limpios los sellos y evitaría que virutas o polvo se acumulen en la zona de desplazamiento. Con esas comprobaciones, puede integrarse con criterio; sin ellas, incluso un actuador de buena calidad corre el riesgo de trabajar fuera de sus condiciones adecuadas.
