Número de Polos
Corriente nominal
Descripción
1.Estándares que cumplen con
IEC60898-1
2.Función principal
Protección contra sobrecarga, protección contra cortocircuitos, aislamiento positivo
3.Parámetros técnicos

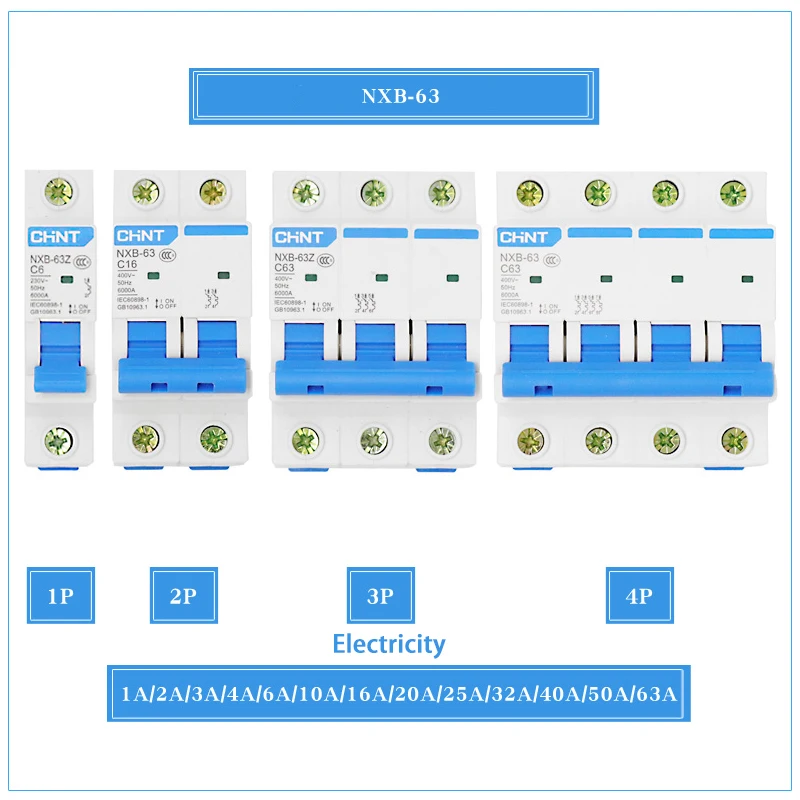

Corriente nominal: 1A,2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A;Tensión nominal: 230V (1P, 1P+N), 230/400V (2 ~ 4P, 3P+N);Frecuencia: 50;Tipo de liberación electromagnética: C Número de polos: 1P, 1P+N, 2P, 3P, 3P+N, 4P;Vida mecánica: 20000 ciclos;Vida eléctrica: 10000 ciclos;Capacidad nominal de corte de cortocircuito (Icn): 6000A;Capacidad de corte de cortocircuito (Ics): 6000A;Tensión nominal de resistencia al impulso (Uimp): 4 kV;Consumo de energía en cada polo del disyuntor: ver Tabla 1.
Tabla 1
Corriente nominal In (A) Consumo máximo de energía por polo (W)
1~10 3
16 3.5
20~25 4
32 6
40 7.5
50 9
63 13

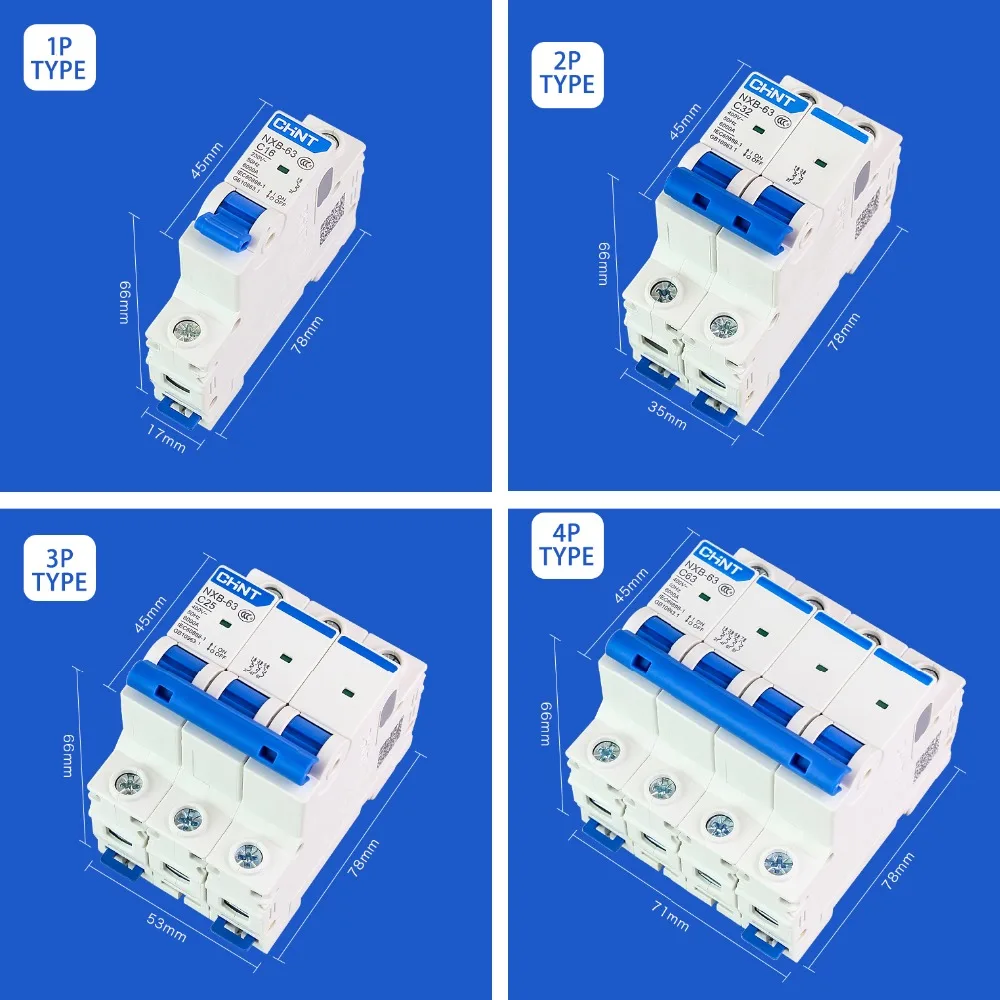

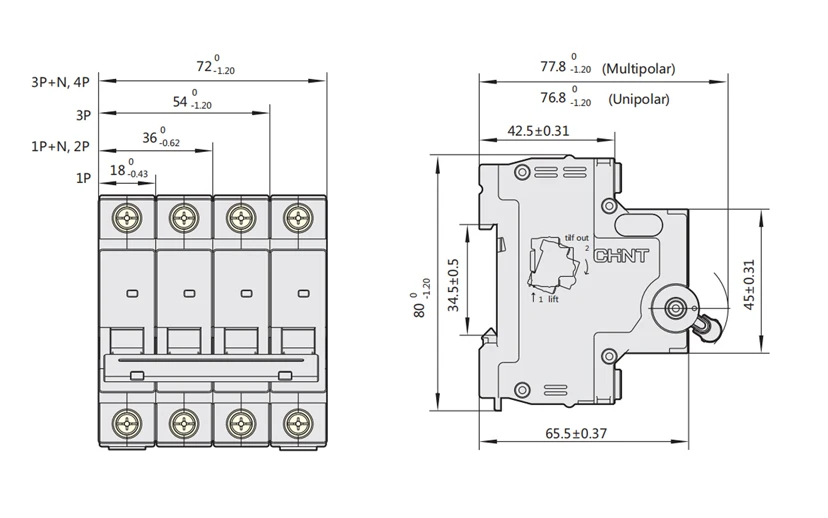

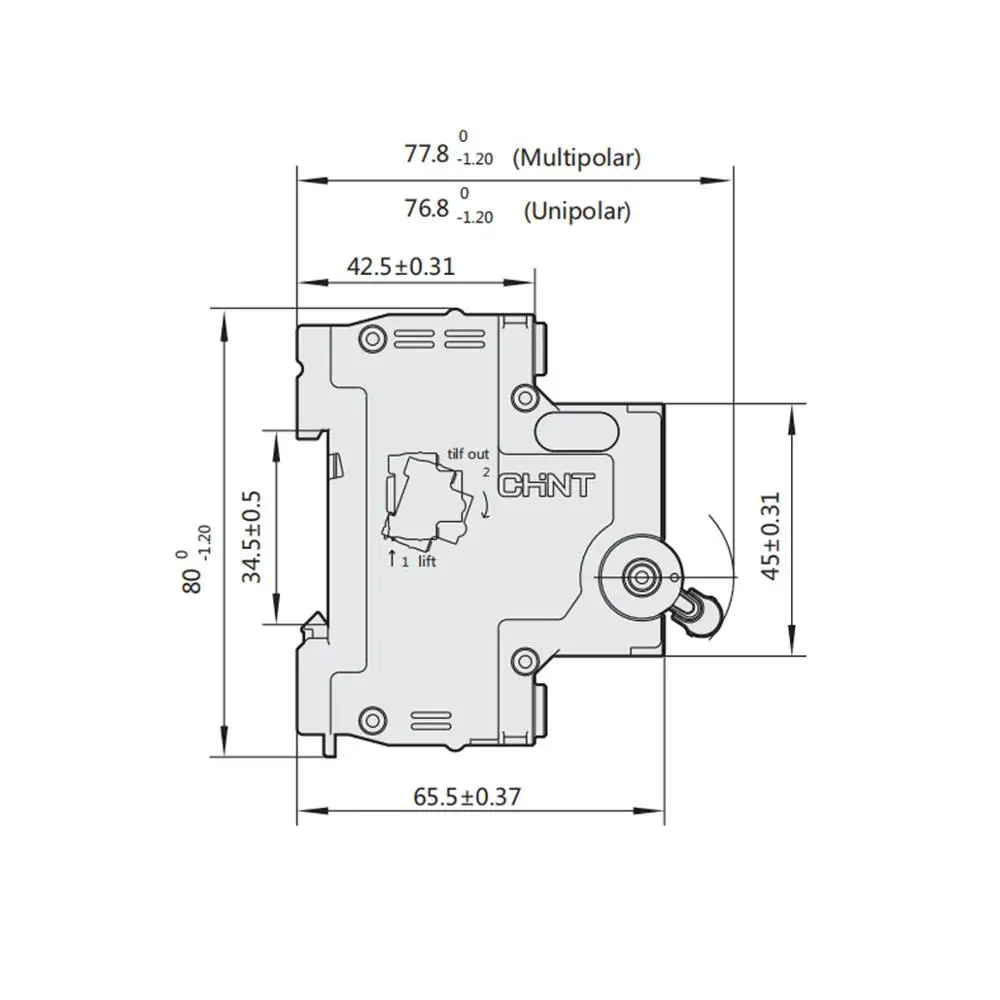

4.Dimensiones y tamaños de instalación

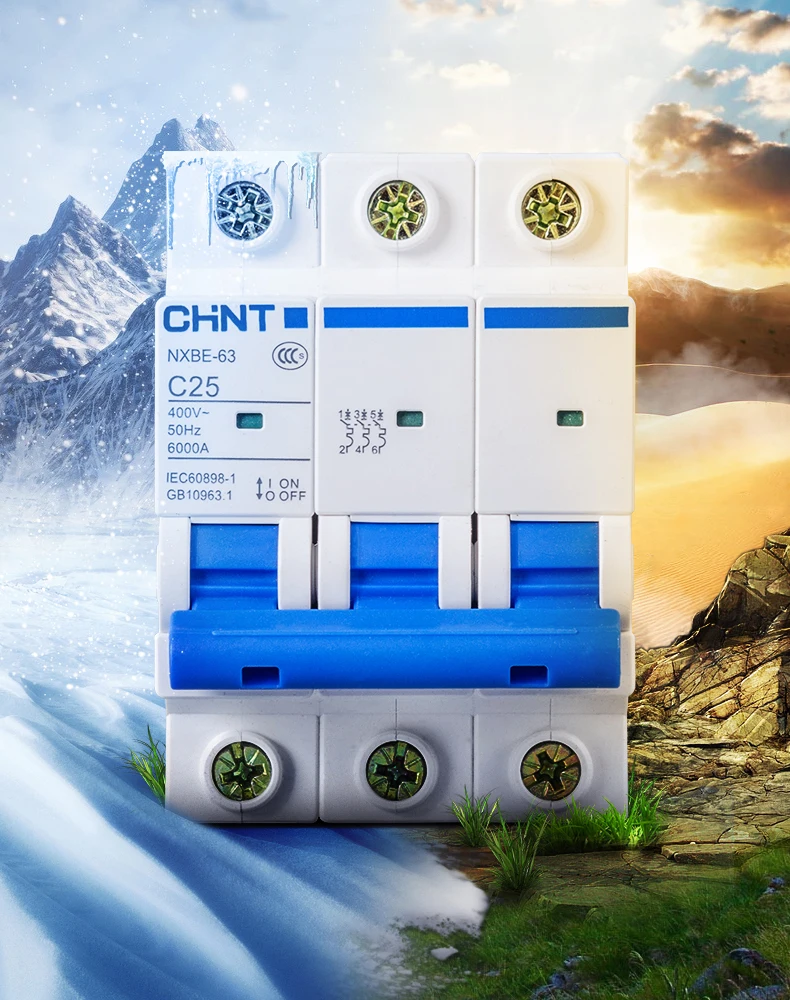

Fuerte adaptabilidad al medio ambiente y operación confiable en entornos hostiles.
-30℃~70℃ rango de temperatura ambiente, para satisfacer las necesidades de diversas aplicaciones.

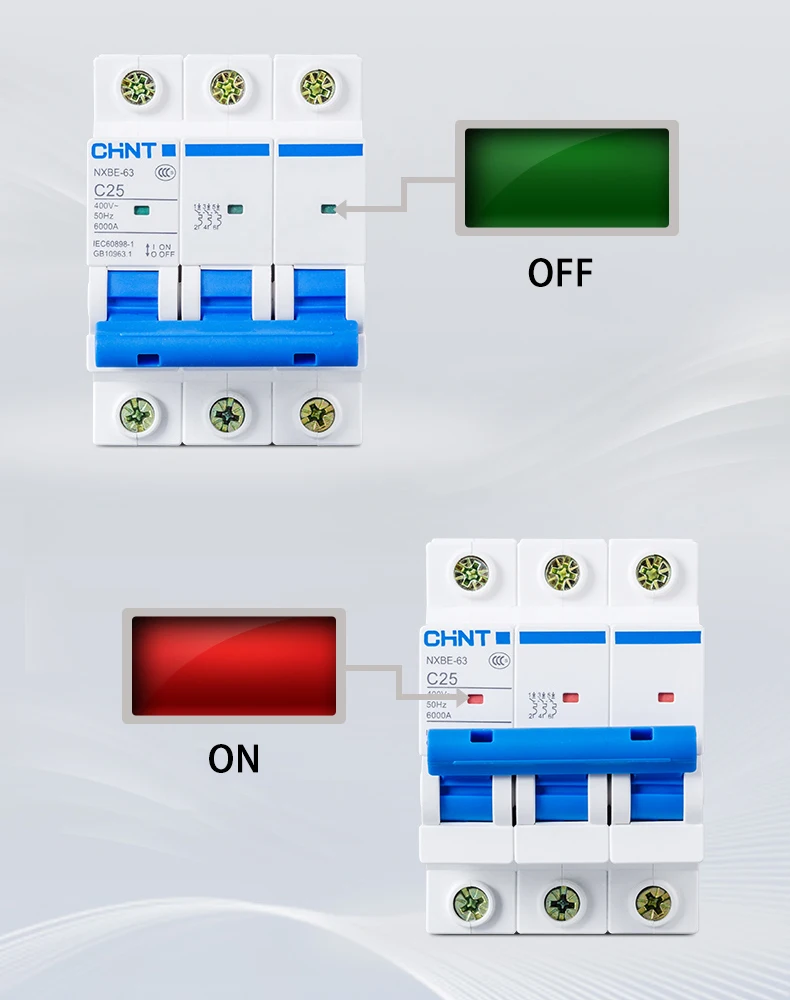

Ventana indicadora de contacto, posición clara
Todos los modelos de visualización de la posición del cabezal de contacto, evitan operaciones incorrectas, utilizan más confiables
Elija disyuntor y protección contra fugas.

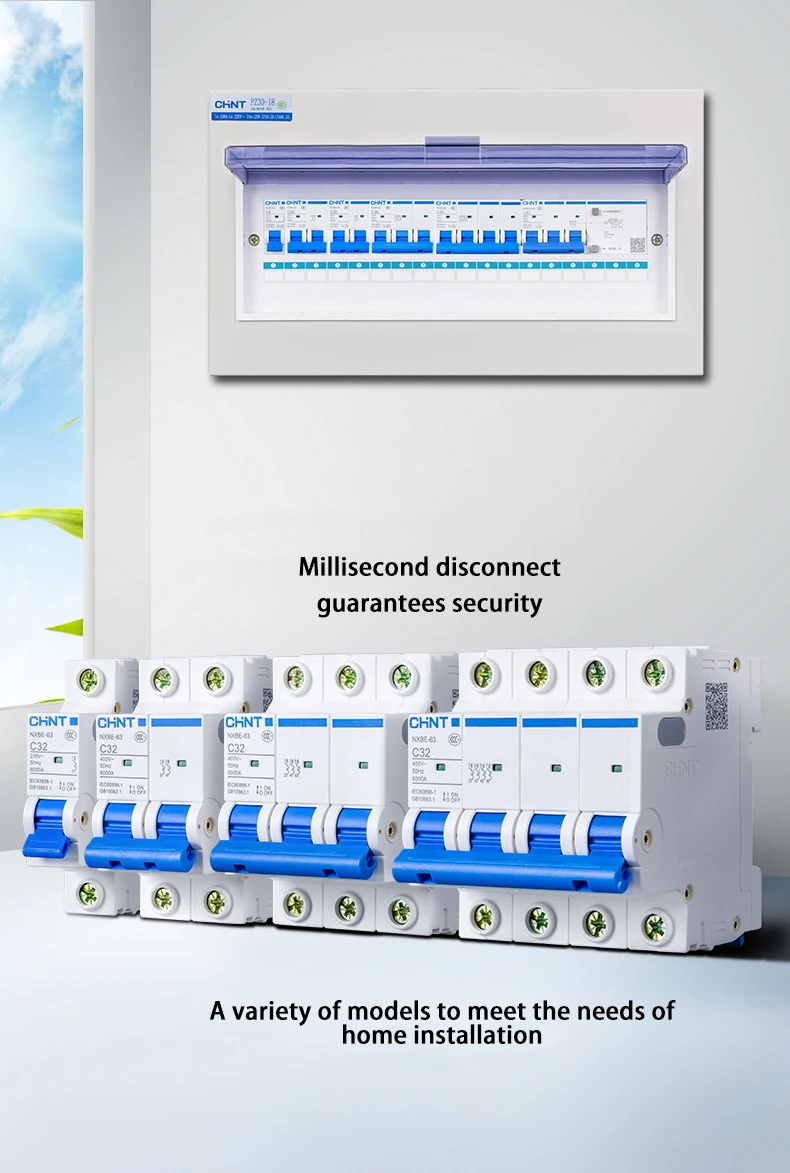

1.El interruptor principal de la caja de distribución doméstica suele ser un mini disyuntor de 32A-63A o un disyuntor de protección contra fugas que puede desconectar la línea de fase y la línea neutra al mismo tiempo 2.El disyuntor en miniatura 10A-16A generalmente se selecciona para el circuito de iluminación 3.El circuito de enchufe generalmente selecciona un disyuntor de protección contra fugas de 16A-20A
La corriente del interruptor se selecciona según la potencia del equipo.
1.Fórmula de cálculo=potencia/voltaje *3 (corriente de impacto) 2.Por ejemplo: disyuntor de selección de voltaje de equipo de 3000 W 380 V, 3000 W * 3 (corriente de pulso) /380 V≈ 23,68 A ≈25 A, elegimos disyuntor de 25 A o disyuntor de fuga. disyuntor
Cómo elegir el disparo electromagnético tipo C y tipo D
El rango de acción de retardo largo del tipo C es de 5 a 10 pulgadas; El rango de acción de retardo largo del tipo D es de 10 a 12 pulgadas.(In es la corriente nominal del interruptor) El tipo C se utiliza en áreas de carga ligera, como el control de distribución y la iluminación.El tipo D se puede utilizar en lugares de arranque de cargas pesadas, como el arranque del motor, puede evitar que el equipo después de arrancar, la corriente instantánea es demasiado grande para provocar un disparo innecesario del interruptor de sobrecarga.
No puedo apagar
1. Si el puerto de carga está en cortocircuito 2. Fallo del mecanismo de funcionamiento 3. La corriente nominal del disyuntor no coincide con la corriente de carga
Alta temperatura
1. El tornillo del cableado está aflojado sin apretar el cable. 2. El área de sección del cable elegida es demasiado pequeña, el cable es demasiado delgado.
No desconectado en cortocircuito
1.El disyuntor seleccionado no coincide con las condiciones de trabajo de la carga.
Sin electricidad
1. Troppo poco pelado de cabeza de plomo 2. El tornillo de cableado está suelto sin apretar el cable
Si tiene alguna otra pregunta, comuníquese con el servicio de atención al cliente o deje un mensaje.
