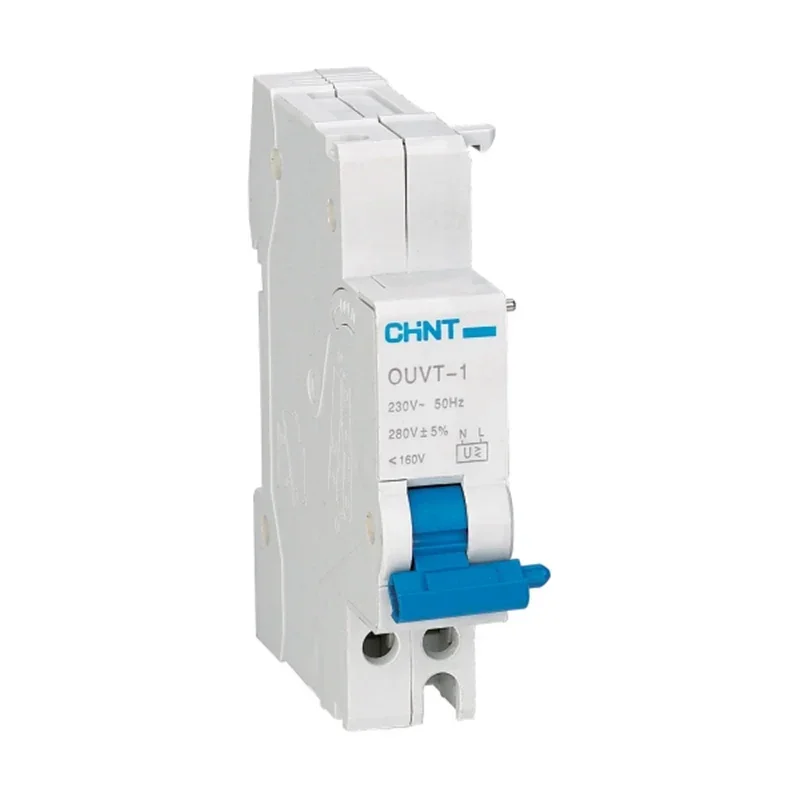

1.Función principal
Para ensamblar con un disyuntor para lograr protección contra sobretensión/bajo
2.Parámetros y rendimiento
Tensión nominal de funcionamiento Ue: CA 240 V, 50 Hz;
Valor de configuración de operación de sobretensión Uvo: 280V;
Tensión de aislamiento nominal Ui: 500 V; Características de disparo: la liberación se ensambla con un disyuntor de la serie NB1-63.Cuando el voltaje aplicado se reduce al 35% de Ue o se aumenta al 95% ~ 105% del valor de configuración de sobretensión, el disparador debe hacer que el disyuntor funcione.Cuando el voltaje aplicado es inferior al 35% Ue o superior al 105% del valor de configuración de sobretensión, la liberación debe poder evitar que el disyuntor se cierre.Cuando el voltaje de suministro es superior al 85% Ue y inferior al 95% del valor de configuración de sobretensión, el disyuntor debería poder cerrarse normalmente.El límite superior del voltaje aplicado debe ser inferior al 110% del valor de configuración de operación de sobretensión.Vida mecánica y eléctrica: la vida mecánica y eléctrica después de ensamblar el disyuntor con el disyuntor debe ser ≥ 4000 ciclos, de los cuales 500 ciclos para disparo por sobretensión.
3.Montaje e instalación del producto.
OUVT-X1 se puede ensamblar con un disyuntor de la serie NB1-63, con el diagrama de ensamblaje que se muestra a continuación:
