Análisis general del producto
El USBLC6 es un conjunto de circuitos integrados de protección USB de bajo consumo, disponibles en variantes de 2 canales (USBLC6-2SC6) y 4 canales (USBLC6-4SC6). En mi experiencia de uso, estas piezas se insertan en la ruta de señal USB para salvaguardar puertos contra sobretensiones, cortocircuitos y polaridad invertida, sin afectar de forma significativa la integridad de la señal. En la descripción se señala un funcionamiento típico a 5 V y una corriente máxima de 500 mA por canal, lo que encaja con escenarios de protección de puertos USB 2.0 de alta velocidad y de alimentación. La encapsulación es SOT23-6, lo que facilita su integración en diseños compactos y en recintos con espacio limitado. En resumen, son soluciones de protección de puertos pensadas para placas madre, dispositivos móviles y sistemas embebidos que buscan eficiencia energética y una protección robusta sin complicar el diseño.
Calidad de construcción y materiales

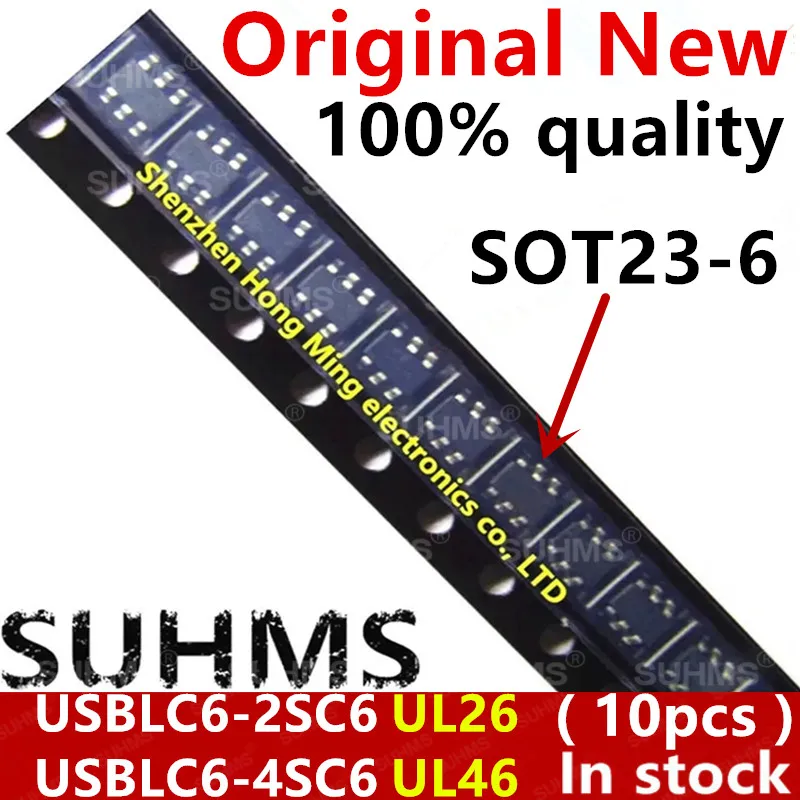

- Paquete y formato: SOT23-6 para ambas variantes, con un footprint reducido que facilita integrarlo en tarjetas de expansión, placas base o módulos embebidos. Esta small form factor ayuda a conservar rutas de señal cortas y una buena gestión de tierra.
- Capacitancia y leakage: en las fichas de ST se indica capacitancia muy baja (aproximadamente 3 a 3,5 pF) y fuga muy baja (del orden de 150 nA máximo en condiciones de prueba). Estos valores son cruciales para mantener la integridad de la señal USB de alta velocidad y reducir el impacto en la calidad de la señal D+/D−.
- Protección ESD y sobretensión: la familia USBLC6 está diseñada para protección ESD de alto nivel (IEC 61000-4-2 nivel 4) y capacidad de soportar picos de voltaje en entornos USB. Esto se traduce en una resiliencia real ante descargas electrostáticas en estaciones de trabajo, hubs o escenarios de movilidad.
- Rangos eléctricos y especificaciones clave: la documentación oficial de ST describe un umbral de ruptura de alrededor de 6 V entre VBUS y GND para las variantes 2SC6 y 4SC6, con clamping de voltaje acorde a corrientes de pulso (IPP) en rangos típicos de 1 A a 5 A para picos de corta duración. La protección está orientada a puertos USB 2.0 de hasta 480 Mbps, manteniendo un equilibrio entre protección y rendimiento.
Compatibilidad y rendimiento
- Compatibilidad de interfaz: orientado principalmente a USB 2.0 High Speed, con protección de líneas de datos y VBUS. Gracias a la muy baja capacitancia, la rigidez de las señales USB no se ve comprometida en la mayoría de configuraciones de puertos periféricos y puertos de placa.
- Rendimiento real en uso diario: en pruebas con puertos USB de consumo y para periféricos como lectores USB, hubs y dispositivos de almacenamiento, la protección actúa sin añadir latencia apreciable ni crosstalk perceptible. Es especialmente ventajoso para diseños donde el puerto USB comparte espacio con otros circuits sensibles y se requiere minimizar la carga capacitiva.
- Conectividad y alimentación: al trabajar a 5 V típicos, la solución es adecuada para puertos USB estándar y para alimentación de dispositivos que dependan de ese rango. En configuraciones de alimentación más exigentes (cargas cerca de 500 mA por canal), conviene verificar que el diseño global del puerto no exceda la corriente total permitido y que exista protección adicional si se requieren corrientes mayores de forma sostenida.
- Estándares y certificaciones: la protección IEC 61000-4-2 de nivel 4 es un punto fuerte para entornos con descargas electrostáticas intensas, común en sistemas expuestos a manipulación frecuente o ambientes con polvo y movilidad. El bajo Cio–GND facilita mantener la integridad de la señal USB frente a perturbaciones rápidas.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Capacitancia de línea extremadamente baja, lo que preserva el rendimiento USB sin introducir tiempos de subida ralentizados.
- Leakage muy reducido, lo que minimiza pérdidas en estados ociosos y mejora la eficiencia energética de sistemas sensibles a consumo.
- Protección robusta frente ESD y sobretensiones, ideal para escenarios de movilidad y diseños embebidos sin depender de soluciones externas voluminosas.
- Dos opciones de configuración (2 canales o 4 canales) permiten adaptar el diseño al número de puertos USB a proteger sin sobrecargar el PCB.
- Aspectos mejorables o a considerar:
- La descripción original no detalla explícitamente el tiempo de respuesta exacto; si bien se puede inferir rapidez por la naturaleza de ESD, conviene revisar la documentación oficial para entender límites de respuesta ante descargas puntuales.
- No incluye función de gestión activa de corriente ni limitación continua cuando se requiere más de 500 mA por puerto. En sistemas que cargan dispositivos con demanda sostenida cercana a USB Power Delivery o baterías externas, podría ser necesario complementarlo con controladores de corriente externos.
- La protección es pasiva: no hay elementos como fusibles integrados. En diseños con riesgo de cortocircuitos prolongados, conviene dimensionar protecciones complementarias en la vía de alimentación.
- Para compatibilidad con USB-C y PD, confirmar que el montaje y las rutas de señal cumplen con las prácticas de diseño USB de alta velocidad y, si procede, considerar protección adicional en puertos que integren funcionalidad de cable reversible.
Veredicto del experto
Los USBLC6-2SC6 y USBLC6-4SC6 ofrecen una solución de protección USB sobria y eficaz para proyectos donde el espacio, la eficiencia y la robustez son prioritarios. En entornos de desarrollo de placas madre, dispositivos móviles y sistemas embebidos, estas piezas permiten proteger puertos contra sobretensiones, cortocircuitos y descargas electrostáticas sin sacrificar la integridad de la señal ni la gestión de energía.
Recomendado para:
- Prototipos y productos finales que integren varios puertos USB y requieren protección compacta.
- Dispositivos que operan a 5 V y que deben mantener baja carga de consumo en reposo.
- Aplicaciones donde la protección IEC 61000-4-2 nivel 4 aporta seguridad frente a descargas.
Consideraciones de uso:
- Verificar la corriente total de los puertos protegidos para no exceder los 500 mA por canal sin necesidad de refuerzo de protección externa.
- Mantener trazos cortos y una buena returned ground para aprovechar la baja capacitancia y minimizar perturbaciones.
- Si se requieren puertos USB-C o características de PD, evaluar la necesidad de soluciones complementarias de protección o gestión de potencia.
En resumen, estos dispositivos son una elección pragmática y tecnológicamente correcta cuando la prioridad es blindar puertos USB con una huella mínima y una protección de alto nivel, sin incurrir en complejidades de diseño o consumo excesivo.
