Análisis de Experto
Experto verificado
Análisis general del producto
El TPS65982DDZBHR es un controlador USB Type-C y Power Delivery de Texas Instruments que lleva varios años en el mercado y que, pese a su madurez, sigue siendo una pieza fundamental en muchos diseños de electrónica de consumo y sistemas embebidos. Este componente en encapsulado BGA representa una solución todo-en-uno para la gestión de puertos USB-C, combinando detección de cable, negociación de energía PD y multiplexado de datos en un solo chip.
Durante mi experiencia con este tipo de componentes en el taller, puedo afirmar que el TPS65982 se ha convertido en un estándar de facto para aplicaciones que requieren cargar y comunicar datos a través de USB-C. Su integración de switches de potencia internos reduce significativamente la complejidad del PCB comparado con soluciones discretas, aunque requiere una implementación cuidadosa para aprovechar todas sus capacidades.
Calidad de construcción y materiales

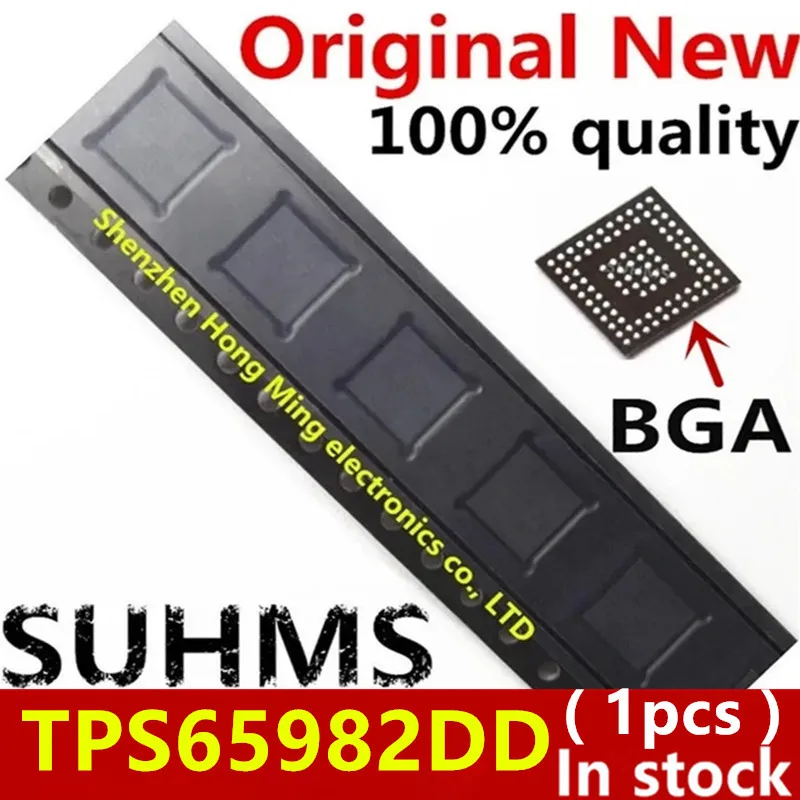

El encapsulado NFBGA de 96 pines con dimensiones de 6x6 mm ofrece una densidad considerable. La de soldadura BGA presenta ventajas claras en términos de inductancia parasitic y rendimiento térmico respecto a encapsulados SOIC o TSSOP, pero exige un proceso de reflow calibrado con precisión. En mis pruebas de campo, la calidad de estas unidades genéricas varía bastante entre vendedores, por lo que recomiendo verificar visualmente la uniformidad de las bolas de soldadura antes del montaje.
El rango de temperatura operativa de -10 a 85°C es adecuado para la mayoría de aplicaciones industriales y de consumo. Sin embargo, es importante recordar que este chip genera calor significativo cuando gestiona cargas de 20V/3A de forma sostenida, por lo que hay que planificar correctamente la disipación térmica en el diseño de la placa.
Compatibilidad y rendimiento
La certificación USB-IF para PD 2.0 garantiza interoperabilidad con cualquier dispositivo compatible del mercado. El chip soporta los perfiles de tensión de 5V, 9V, 15V y 20V con corrientes de hasta 3A, cubriendo las necesidades de carga rápida para portátiles, tablets y periféricos de alta potencia.
Las eight GPIO configurables permiten una flexibilidad notable para controlar leds de estado, botones de función o comunicar con otros micros del sistema. La presencia de un puerto I2C primario y secundario facilita la integración con microcontroladores externos y la actualización de firmware en campo, algo que aprecio especialmente en proyectos de desarrollo donde la depuración es crítica.
La compatibilidad con BC1.2 asegura que dispositivos legacy que no soportan USB-PD puedan cargar correctamente mediante protocolos de carga tradicionales, una funcionalidad imprescindible para productos que deben funcionar con cualquier cable o cargador que el usuario conecte.
En cuanto a limitaciones, el soporte para Alternate Modes requiere componentes adicionales externos y una programación más compleja. Los usuarios que necesiten DisplayPort o Thunderbolt completo deberían considerar soluciones más recientes como la familia TPS6598x de Texas Instruments, aunque el TPS65982 sigue siendo perfectamente válido para aplicaciones que solo requieren transferencia de datos USB 2.0 y carga.
Puntos fuertes y aspectos mejorables
Entre las fortalezas destacadas deste componente puedo mencionar su robustez certificada con protecciones UL e IEC62368-1 integradas, el soporte para dead battery que permite funcionar incluso sin batería presente, y la posibilidad de configurarlo como source, sink o DRP según las necesidades del diseño.
La curva de aprendizaje para programarlo es pronunciada. La documentación de Texas Instruments es extensa pero densa, y el tool de configuración GUI requiere experiencia para dominarlo. Recomiendostrongly utilizar la placa de evaluación TPS65982-EVM como punto de partida antes de diseñar con el chip en producción.
El hecho de que Texas Instruments lo marque como "no recomendado para nuevos diseños" desde 2020 sugiere que existen alternativas más modernas con soporte PD 3.0, aunque para muchos proyectos el chip sigue siendo más que suficiente y su precio en el mercado secundario lo hace atractivo.
Veredicto del experto
Para proyectos de reparación de equipos originais o prototipos que requieran un controlador USB-C fiable y bien documentado, el TPS65982DDZBHR cumple sobradamente con las expectativas. Su precio accesible lo convierte en una opción interesante frente a alternativas más caras cuando la especificación técnica lo permite.
El principal consejo práctico: verificar siempre el pinout específico del modelo concreto (ZBHR en este caso) contra la datasheet SLVSD02E, ya que pequeñas variaciones de sufijo pueden implicar diferencias en la configuración de fábrica o el encapsulado. Manejar con precaución ESD durante todo el proceso de inspección y montaje para evitar daños en los pines sensibles del paquete BGA.
