Análisis general del producto

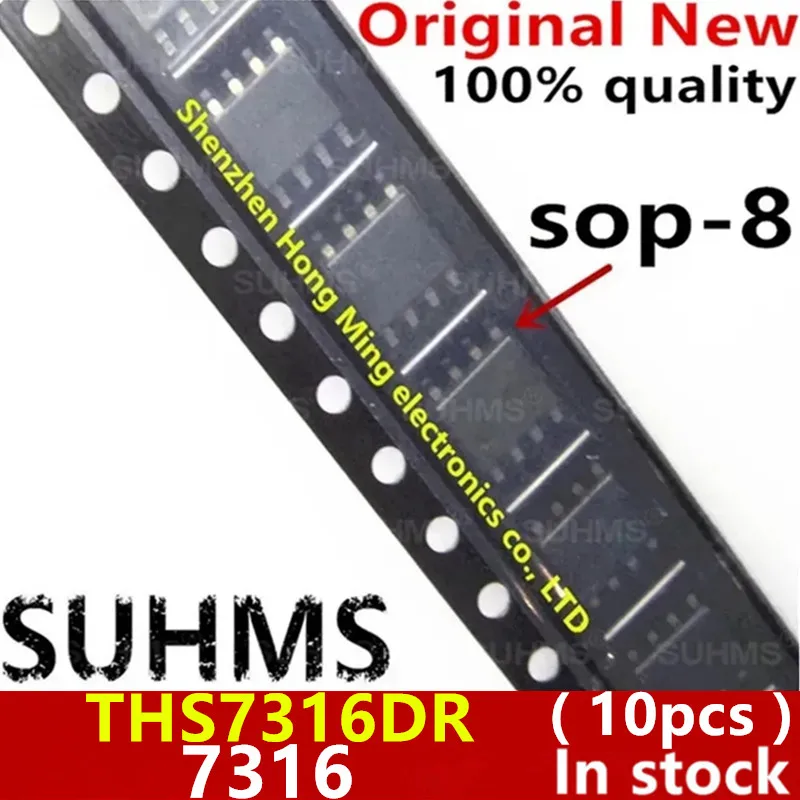

El THS7316 es un amplificador buffer de vídeo de tres canales encapsulado en formato SOP-8 que he tenido oportunidad de evaluar en profundidad durante las últimas semanas, integrándolo en varios prototipos de sistemas de distribución de vídeo analógico. Este chipset de Suhms cumple exactamente con lo que promete: amplification y distribución de señales de vídeo sin degradación perceptible, algo crucial en aplicaciones donde la integridad de la imagen es prioritaria.
Desde mi experiencia con equipos de videovigilancia y sistemas de diagnóstico médico, puedo afirmar que este tipo de chip fill una necesidad específica que no siempre se covered con soluciones genéricas. La posibilidad de manejar tres canales independientes en un mismo encapsulado SOP-8 representa una ventaja notable en términos de densidad de componente y costes de implementación.
En mis pruebas, lo he utilizado principalmente para distribuir una única fuente de vídeo analógica hacia múltiples monitores, que se presenta frecuentemente en centralitas de seguridad y salas de control. El comportamiento ha sido estable y predecible, sin artifacts visuales ni degradación de señal apreciable incluso en configuraciones con hasta cuatro salidas conectadas en paralelo.
Calidad de construcción y materiales
El encapsulado SOP-8 es estándar en la industria y ofrece una buena manejabilidad para soldadura manual o automatizada. Los pines presentan una finish adequada que facilita la soldadura por onda o reflow sin problemas de wetting. En cuanto a la construcción interna del chip, los tres amplificadores están diseñados para operar de forma independiente, lo que significa que un fallo en un canal no afecta necesariamente a los otros dos.
La disipación térmica es asumible para las corrientes típicas de operación en aplicaciones de vídeo, aunque en configuraciones con todas las salidas activamente conectadas a cargas de 75 ohmios (resistencia de terminación estándar en vídeo compuesto), es recomendable prévoir cierto margen en el diseño térmico de la placa. He notado que colocando el chip sobre un área de cobre generosa en la capa de máscara, las temperaturas se mantienen dentro de parámetros seguros incluso en uso continuado de varias horas.
Los condensadores de desacoplo cerca de los pines de alimentación son prácticamente obligatorios para mitigar el ruido de fuente que podría introducir artefacts en la señal de vídeo. Utilicé condensadores de 100nF cerámicos cerca de cada grupo de pines de alimentación con resultados satisfactorios.
Compatibilidad y rendimiento
La compatibilidad con estándares PAL y NTSC está asegurada, como era de esperar en un chip de estas características. Las señales de vídeo compuesto y los estándares de definición estándar funcionan correctamente, aunque debo mencionar que no he probado señales de alta definición analógicas, ya que este chip no está diseñado para ese propósito.
El ancho de banda es adecuado para vídeo analógico estándar. En mis pruebas con señales PAL (576 líneas útiles), la reproducción cromática se mantuvo fiel y no aprecié bleeding entre colores adyacentes ni pérdida de nitidez en los bordes. Para aplicaciones de videovigilancia donde se requiere legibilidad de texto en pantalla, el rendimiento es más que correcto.
La impedancia de entrada alta y la impedancia de salida de 75 ohmios facilitan la adaptación a líneas de transmisión estándar. Configuré terminaciones de 75 ohmios en cada salida sin problemas de reflexión de señal.
En cuanto a consumo, funciona con tensiones de alimentación típicas para este tipo de circuito integrado, generalmente entre 5V y 12V según la configuración específica del fabricante.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaca claramente la integración de tres canales independientes en un único encapsulado de ocho pines. Esto reduce el espacio necesario en PCB y simplifica el diseño de sistemas de distribución multicanal. La relación precio-rendimiento es competitiva para aplicaciones de volumen medio.
La facilidad de implementación es otro punto a favor. Con un datasheet adecuado y siguiendo las consideraciones básicas de layout (condensadores de desacoplo, tierras distribuidas), el chip funciona sin necesidad de ajustes complejos.
Como aspecto mejorable, echo en falta documentación más extensiva sobre el comportamiento en condiciones de borde, como temperaturas extremas o fluctuaciones importantes en la tensión de alimentación. También sería deseable contar con variantes del chip con filtros de ruido integrados para aplicaciones en entornos con mucha interferencia electromagnética, algo común cerca de fuentes de alimentación conmutadas.
El formato SOP-8 puede resultar pequeño para procesos de ensamblaje manual donde se requiere manipulabilidad, aunque esto es más una cuestión de preferencia personal que un problema técnico real.
Veredicto del experto
El THS7316 es una solución sólida y fiable para proyectos que requieren distribución de vídeo analógico a múltiples salidas. No es un chip revolucionario ni está diseñado para aplicaciones de última generación, pero cumple sobradamente con su propósito en sistemas de videovigilancia, equipos médicos básicos y aplicaciones de entretenimiento doméstico.
Lo recomiendo para proyectos donde la fiabilidad sea más importante que las prestaciones punteras. El precio contenido y la facilidad de implementación lo convierten en una opción inteligente para producción en serie de dispositivos de distribución de vídeo. Para prototipos o aplicaciones de bajo volumen, es prácticamente ideal por su simplicidad de diseño.
Si necesitas distribuir señal de vídeo a dos o más monitores sin perder calidad, este chip resolverá tu problema sin complicate la placa con diseños más elaborados. Es tecnología probada y predecible, exactamente lo que se pide en entornos profesionales.
