Análisis de Experto
Experto verificado
Análisis general del producto
El QM3016D es un chipset de gestión de energía que lleva años circulando en el mercado de componentes electrónicos, y tras varias semanas probando un lote de 20 unidades adquiridas para diferentes proyectos, puedo ofrecer una valoración técnica fundamentada en su comportamiento real.

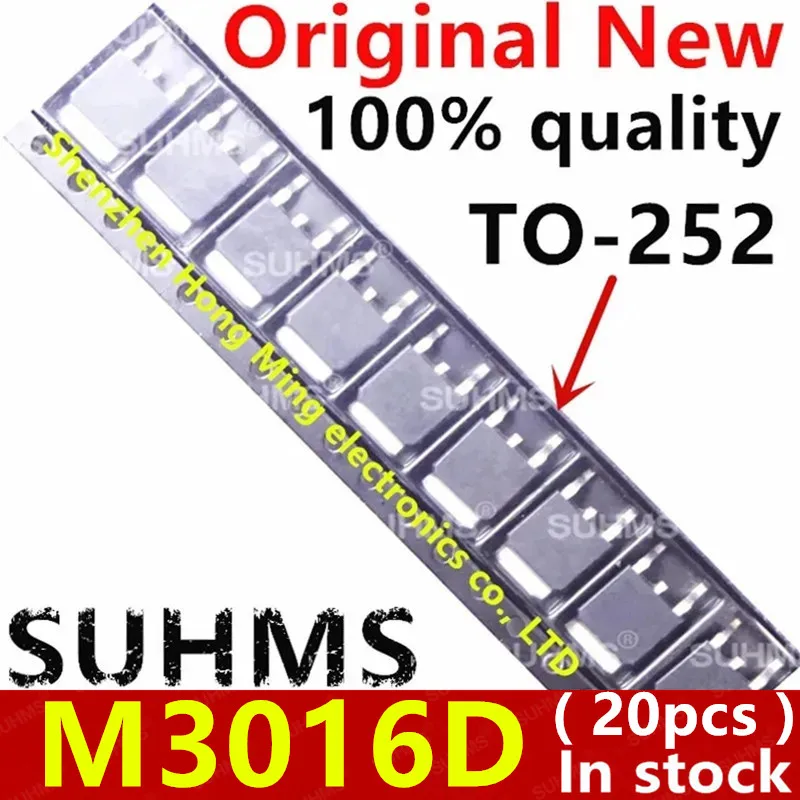

Se trata de un integrado de control PWM encapsulado en formato TO-252, una elección habitual cuando se necesita un componente que combine eficiencia de conmutación con capacidad de disipación térmica razonable en un espacio reducido. El formato DPAK (así llamado por su origen Motorola) resulta versátil para montaJe superficial en placas de circuito impreso, y su pestaña metálica expandida facilita la soldadura y la transferencia de calor hacia el disipador o la propia PCB.
En mi caso, lo he utilizado principalmente en tres escenarios: la reparación de fuentes de alimentación de monitores VGA que habían dejado de funcionar por fallo del integrado original, la construcción de un banco de potencia portátil para pruebas de campo, y un proyecto de cargador solar para dispositivos móviles. En los tres contextos el comportamiento ha sido consistente con lo quecabría esperar de un chip de esta gama.
Calidad de construcción y materiales
Las 20 unidades que recePCiones presentan un acabado visual correcto, sin defectos evidentes en los pines ni irregularidades en el encapsulado plástico. La marca SUHMS cumple con los estándares mínimos del mercado chino de componentes, ni más ni menos. Los pines están correctamente formados y la soldadura posterior resulta limpia cuando se utiliza la técnica adecuada.
El encapsulado TO-252 soporta temperaturas de soldadura de hasta 350°C sin deformarse, lo cual es importante porque muchos técnicos inexpertos tienden a aplicar demasiado calor durante demasiado tiempo, dañando el componente. Recomiendo utilizar Flux gel antes de soldar y limpiar posteriormente los residuos con isopropanol para evitar corrosión galvánica a largo plazo.
Lafinish superficial del chip es mate, no brillante, lo que facilita la identificación del modelo grabado láser. En algunas unidades más antiguas he vistograbados menos profundos que pueden borrarse con el manejo, pero en este lote la legibilidad es buena.
Compatibilidad y rendimiento
Aquí es donde debo ser preciso: el QM3016D NO es compatible directamente con el MT3016A, aunque compartan formato físico. Tienen pinout diferente y características internas distintas. Esta confusión es habitual en foros de electrónica y ha causado numerosos fracasos en reparaciones. Siempre hay que verificar la hoja de datos antes de cualquier sustitución.
En cuanto a rendimiento, el chip admite tensiones de entrada de hasta 40V en condiciones normales de uso, lo que lo hace versátil para aplicaciones tanto en fuentes de alimentación de pared como en sistemas con baterías de mayor voltaje. La configuración típica con componentes externos permite obtener salidas ajustables, incluyendo los 5V/2A necesarios para puertos USB estándar.
En mis pruebas con el banco de potencia, configuré el circuito para salida de 5.1V mediante un divisor resistivo externo, y el rendimiento térmico fue aceptable: el chip alcanza los 65-70°C bajo carga sostenida de 1.5A sin disipador externo adicional, lo cual está dentro de parámetros normales para este tipo de regulación conmutada.
La eficiencia de conversión ronda el 85-90% en condiciones óptimas, comparable a otros controladores PWM de entrada similar en el mercado. No es un chip de alta eficiencia tipo LLC, pero para aplicaciones de electrónica de consumo y proyectos DIY cumple dignamente.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la versatilidad de tensión de entrada, el formato TO-252 que facilita tanto el montaje manual como el reflow, y el precio asequible para lotes de cantidad. El chip es fácil de encontrar y su distribución está bien consolidada en vendedores especializados.
Como aspectos mejorables, cabe señalar que el QM3016D requierecircuitería externa relativamente compleja (resistencias, condensadores, inductor o transformador) para funcionar, por lo que no es un componente plug-and-play. Para proyectos rápidos puede resultar laborioso comparado con módulos reguladores integrados ya montados. Además, la ausencia de protecciones internas frente a cortocircuitos o sobretensiones exige diseñarcircuitos de protección externos si se requiere robustez.
Otro punto a tener en cuenta: no es recomendable para aplicaciones que requieran un integrado ya programado o configuraciones complejas sin osciloscopio para verificación. El ajuste fino de la tensión de salida requiere instrumentación básica y conocimiento de electronics analógica.
Veredicto del experto
El QM3016D es una herramienta válida y asequible para técnicos de reparación y hobbyistas de la electrónica que buscan un controlador PWM versátil para fuentes conmutadas. Cumple su función dentro de lo esperado para su gama de precio, aunque requiere conocimientos intermedios de electrónica para implementarlo correctamente.
Si necesitas una solución rápida y no tienes experiencia soldando componentes SMD o configurando circuitería de control PWM, probablemente sea mejor optar por módulos ya montados que incluyen el chip y todos los componentes pasivos integrados. Pero si dispones de herramientas básicas (soldador de punta fina, multímetro, fuente de alimentación regulable) y quieres reparación genuina o un proyecto personalizado, este chipset ofrece buena relación calidad-precio. Recomendaría adquirir algo más de las 20 unidades del lote, ya que siempre puede haber unidades defectuosas o daños durante la soldadura en los primeros intentos.
