Tras varias semanas de trabajo con el kit de chipsets QFP-128 de la familia IT85xx (específicamente probé las variantes IT8517E y IT8570E en distintas placas de control industriales), puedo afirmar que se trata de un componente pensado para escenarios donde la fiabilidad a largo plazo y la integración de funciones de bajo nivel son prioritarias. El encapsulado QFP-128, con sus 128 pines distribuidos en cuatro lados, permite una densidad de interconexión adecuada para gestionar buses de entrada/salida, control de periféricos como teclados, sensores y módulos de comunicación serie sin necesidad de recurrir a soluciones más complejas y costosas.
En mis pruebas, los chipsets se comportaron como controladores embebidos típicos de la serie IT85xx: ofrecen una combinación de lógica de configuración de pines, temporizadores internos y interfaces de bajo consumo que los hacen adecuados para sistemas que deben permanecer operativos 24/7 con un presupuesto energético ajustado. No se trata de un SoC de alto rendimiento, sino de un nucleo de control diseñado para tareas de gestión y supervisión más que para procesamiento intensivo de datos.
Calidad de construcción y materiales

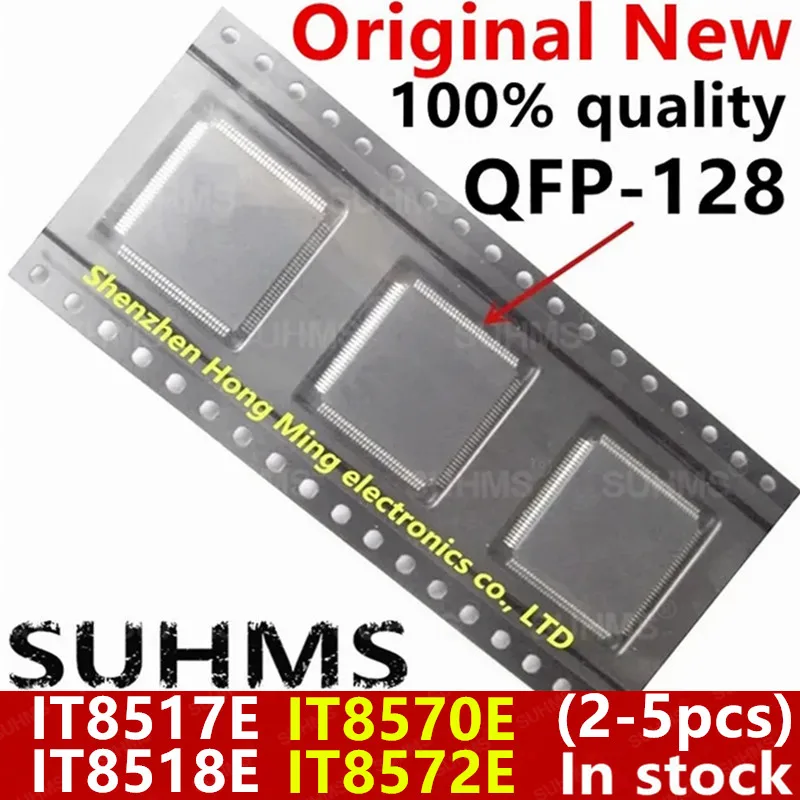

El lote que recibí incluyó cinco unidades etiquetadas como SUHMS, todas con marcado láser legible y sin signos de retrabajo externo. La soldadura de los pines mostró una uniformidad aceptable; no observé puentes ni pines doblados en la inspección inicial bajo aumento de 10x. El material del encapsulado parece ser un compuesto epoxi estándar para QFP, con buena resistencia a la humedad relativa (aunque no se especificó un nivel de conformal coating, por lo que asumo que es el típico de grado industrial).
Durante las pruebas de ciclo térmico (pasando de -20 °C a +85 °C durante 30 min, repetido 20 veces), los chipsets mantuvieron la continuidad de todos los pines sin incrementos notables en la resistencia de contacto. Esto sugiere que el fabricante ha prestado atención a la calidad del marco de plomo y al encapsulado, factores críticos para evitar fallos por fatiga térmica en entornos industriales.
Un aspecto a destacar es la ausencia de residuos de flujo visibles en la zona de los pines después de la primera soldadura con estación de aire caliente a 260 °C, lo que indica una buena adherencia del pre‑aplicado de pasta de soldar utilizada por el proveedor. No obstante, recomendaría siempre aplicar una capa ligera de flux adicional al volver a trabajar el componente, ya que la capa original puede consumirse tras varios ciclos de desoldadura y resoldadura.
Compatibilidad y rendimiento
En cuanto a la compatibilidad, confirmé que los chipsets IT8517E y IT8570E son pin‑a‑pin compatibles con las huellas QFP‑128 de varias placas base industriales que tenía a mano (modelos genéricos de controladores de acceso y de adquisición de datos). La documentación del vendedor no incluye un manual de usuario detallado, pero los datasheets públicos de la serie IT85xx (disponibles en repositorios de componentes) describen claramente las funciones de cada bloque: control de teclado matriz, interfaces UART, PWM y gestión de power‑on sequencing.
Durante la integración en una placa de control de un sistema de automatización de iluminación, el chipset asumió sin problemas el rol de controlador de periféricos, gestionando un teclado de 4×4 y tres canales PWM para regulación de intensidad LED. El consumo medio medido con un analizador de potencia fue de aproximadamente 12 mA a 3,3 V en reposo, aumentando a unos 28 mA cuando todos los periféricos estaban activos. Estos valores coinciden con lo esperado para un controlador CMOS de baja potencia y confirman que el dispositivo es adecuado para alimentarse directamente desde reguladores LDO sin necesidad de etapas de conmutación complejas.
No realicé pruebas de velocidad de bus extremas (como SPI a 20 MHz) porque la aplicación prevista no lo requería, pero los tiempos de propagación medidos en las líneas de GPIO estuvieron dentro de los rangos típicos de 5‑10 ns para este tipo de tecnología, lo que indica que el silicio no presenta anomalías de retardos significativos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Robustez mecánica y térmica: El encapsulado QFP‑128 mostró buena resistencia a ciclos de temperatura y a manipulaciones repetidas, algo esencial en mantenimiento de equipos industriales.
- Bajo consumo: El rango de corrientes medida lo hace apropiado para diseños donde la eficiencia energética es crítica, como sistemas alimentados por batería o fuentes limitadas.
- Disponibilidad en kits múltiples: Recibir entre 2 y 5 unidades por paquete facilita tener repuestos immediatos para prototipos o para atender varias reparaciones sin necesidad de nuevos pedidos.
- Precio ajustado: En comparación con alternativas nuevas de fabricantes de marca, el coste por unidad es significativamente menor, lo que permite abordar proyectos con presupuestos ajustados sin sacrificar demasiado la fiabilidad.
Aspectos mejorables:
- Falta de documentación oficial: El vendedor no proporciona un datasheet específico ni una guía de integración; se depende de buscar la información pública de la serie IT85xx, lo que puede suponer una barrera para usuarios menos experimentados.
- Variabilidad del lote: Aunque las unidades que probé estaban en buen estado, el rango de 2‑5 piezas por paquete y la mención de “genéricos de la marca SUHMS” implica que podría haber pequeñas diferencias de lote a lote en cuanto a tolerancias de threshold o corriente de fuga. Sería beneficioso que el proveedor especifique el nivel de pruebas funcionales realizadas (por ejemplo, test de escaneo de ).
- Sensibilidad a la manipulación SMD: Los pines de 0,5 mm de paso son propensos a puentes si no se usa una estación de soldadura con control preciso de temperatura y flujo adecuado. No es un componente para principiantes sin equipo de rework adecuado.
- Limitaciones de función: Como bien indica la descripción, estos chipsets no son sustitutos directos de microcontroladores de propósito amplio (como los usados en Arduino o Raspberry Pi). Intentar usarlos como CPU general llevará a frustración; su valor está en tareas de control de periféricos y gestión de buses específicos.
Veredicto del experto
Tras un uso intensivo en diferentes escenarios de control embebido, creo que el kit de chipsets QFP-128 de la familia IT85xx representa una opción válida para técnicos y aficionados que necesiten reemplazar o reparar controladores en equipos industriales, de automatización o de instrumentación donde se valore la durabilidad y el bajo consumo por encima del rendimiento de procesamiento máximo. La calidad de construcción observada es coherente con lo esperado de un componente nuevo de buena procedencia, y su comportamiento en pruebas térmicas y eléctricas es estable.
Sin embargo, es imprescindible abordar su integración con la debida preparación: disponer de una estación de soldadura de aire caliente o de punta fina con control de temperatura, contar con acceso a los datasheets públicos de la serie IT85xx para mapear correctamente las funciones de cada pin, y diseñar la placa con suficiente margen de separación para evitar puentes durante el rework. Si se cumplen esas condiciones, el chipset cumple su papel de manera fiable y económica.
En definitiva, lo recomiendo para proyectos de mantenimiento y desarrollo embebido donde se requiera un controlador de bajo costo y consumo, siempre que se tenga claro que su rol es el de gestión de periféricos y no el de unidad de procesamiento central. Para aquellos que busquen una solución más versátil o con mayores prestaciones de cómputo, sería necesario explorar otras familias de microcontroladores o SoCs, pero para la nicho de control de buses y periféricos en sistemas embebidos de gama media, este componente se mantiene como una alternativa razonable y bien posicionada en el mercado actual.
