Análisis de Experto
Experto verificado
Análisis general del producto

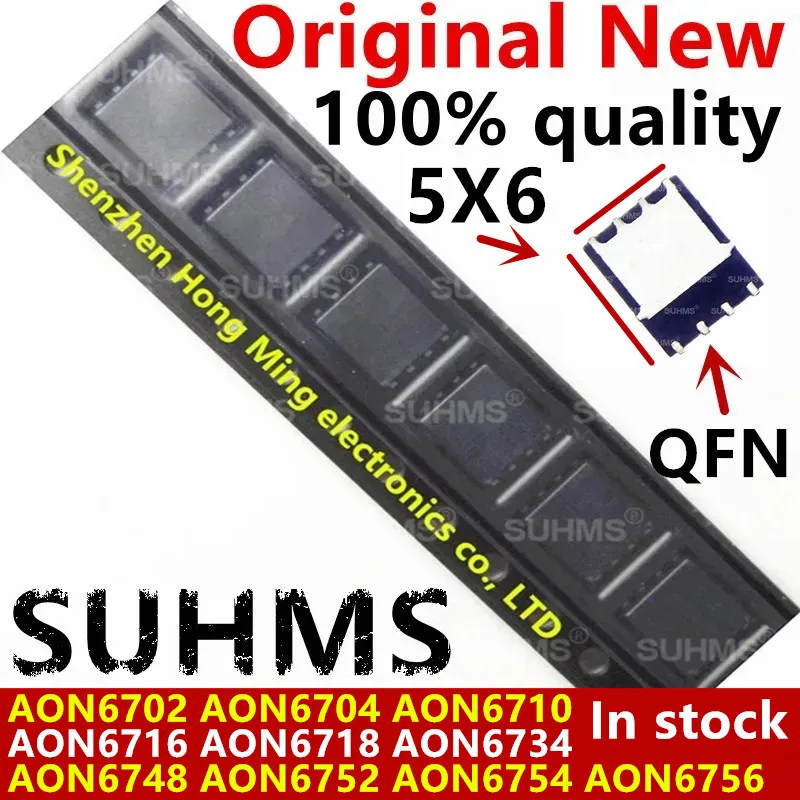

Este set reúne cinco componentes semiconductores SUHMS de la serie AON67xx en encapsulado QFN-8, descritos como MOSFET de potencia para conmutación y regulación de energía. El texto especifica modelos variados (AON6702, AON6704, AON6710, AON6716, AON6718, AON6734, AON6748, AON6752, AON6754 y AON6756) distribuidos entre las cinco piezas. En conjunto, se propone como kit orientado a proyectos de electrónica de potencia, control de motores, reguladores buck/boost y drivers de LED de potencia, con una mención explícita a la facilidad de soldadura y montaje en protoboards o PCBs que acepten encapsulado QFN-8 de 0,5 mm de paso. En mi experiencia práctica, este tipo de dispositivos encaja bien en prototipos que requieren conmutación eficiente y una disipación razonable en frecuencias medias.
La propuesta de valor se reduce a disponer de varias variantes de MOSFET en un formato compacto, pensado para quien diseña fuentes de alimentación, sistemas de gestión de baterías o drivers de iluminación, sin necesidad de herramientas de gran escala de fabricación. La descripción enfatiza que son piezas “100% nuevas” y que el encapsulado QFN-8 facilita conexiones y disipación cuando se utilizan en diseños de conmutación.
Calidad de construcción y materiales
Contenido del lote
El texto afirma cinco piezas en el lote, con una lista de modelos que excede ese número. Esta posible discrepancia debe verificarse en la etiqueta del producto o en la factura. Aun así, la idea central es un conjunto de MOSFET de potencia en QFN-8. En términos de selección, la variedad de modelos permite comparar características de voltaje y, en cierta medida, de rendimiento de conmutación sin adquirir múltiples encapsulados de diferentes formatos.
Formato y encapsulado
Los componentes están en formato QFN-8 de 0,5 mm de paso. Este encapsulado ofrece una buena densidad de montaje y una ruta de calor más controlada que formatos más antiguos, siempre que haya una adecuada disipación y un pad térmico si corresponde. La información indica que son aptos para soldadura por reflow o por aire caliente, lo que facilita su integración en prototipos y en tiradas pequeñas. Sin embargo, el texto no especifica si hay pad térmico expuesto en la cara inferior ni las dimensiones exactas del footprint; en cualquier diseño, conviene validar la datasheet de cada número de pieza para confirmar el tamaño del pad y la distribución de pads.
Embalaje y estado
Se afirma que están “100% nuevos”, lo cual reduce preocupaciones de uso previo o degradación. Aun así, para proyectos de hobby o prototipos, conviene inspeccionar visualmente las almohadillas de soldadura y el estado de las terminaciones tras la llegada, especialmente si se manipulan frecuentemente.
Compatibilidad y rendimiento
Compatibilidad de PCB y prototipos
La nota de compatibilidad indica que son aptos para protoboards y PCBs que admitan encapsulados QFN-8 de 0,5 mm de paso. En la práctica, esto significa que, para un prototipo rápido, se pueden montar en placas de pruebas con pads suficientemente grandes para realinear el footprint o mediante pads de prueba específicos. En un diseño final, se requerirá un footprint preciso y posiblemente un adaptador si la placa no está optimizada para QFN-8.
Rendimiento eléctrico y uso típico
El texto describe estos componentes como MOSFETs de potencia aptos para aplicaciones de conmutación en fuentes de alimentación y gestión de baterías, con buena conducción y velocidades de conmutación adecuadas para regulación y control de motor. El rango de voltaje indicado oscila entre 20 y 100 V según el modelo concreto; es vital consultar la hoja de datos para cada pieza para confirmar el Vds, la capacidad de corriente, la Rds(on) y las especificaciones de conmutación. En diseños de buck/boost y drivers LED de potencia, la clave será dimensionar correctamente la corriente pico, la gestión térmica y las pérdidas en conducción/ conmutación. El formato QFN-8 favorece trazados cortos y rutas de corriente directas, pero exige un diseño de PCB preciso y, en muchos casos, una disipación adicional para evitar sobrecalentamiento en condiciones de carga sostenida.
Revisión de especificaciones
La descripción no proporciona valores específicos de Rds(on), Id, temperatura de operación ni curvas de conmutación. Para un diseño responsable, es imprescindible consultar la hoja de datos de cada modelo (AON6702, AON6704, etc.) para confirmar límites, especialmente si hay variantes dentro de la misma familia que cambian voltaje nominal y rendimiento térmico. Sin esa información, el análisis práctico se basa en supuestos genéricos de MOSFET de potencia en QFN-8.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Encapsulado QFN-8 de 0,5 mm de paso: alto grado de integración y rutas cortas, lo que facilita layouts compactos.
- Versatilidad de modelos en el mismo set: permite comparar comportamiento entre variantes sin cambiar de formato.
- Soldadura flexible: compatible con reflow o soldadura manual, útil para prototipos y small-batch.
- Adecuado para proyectos de buck/boost, inversores y drivers de LED: cubre un conjunto amplio de aplicaciones de electrónica de potencia.
- Calificación teórica para hobbyistas y producción pequeña: facilita pruebas y validación sin requerir infraestructuras industriales.
Aspectos a mejorar
- Incongruencia entre número de piezas y lista de modelos: conviene verificar exactamente cuántas piezas hay y a qué modelos corresponden.
- Falta de datos clave en la descripción: sin Vds, Id, Rds(on), y curvas de conmutación, se dificulta dimensionar con seguridad un diseño. Requiere consulta de la hoja de datos.
- Falta detalle sobre pad térmico y térmica del encapsulado: la disipación real depende del layout y del pad; conviene confirmar si hay pad expuesto y qué estrategia de disipación recomienda el fabricante.
- Ausencia de indicaciones de tolerancias y condiciones de almacenamiento: para proyectos sensibles, sería útil saber condiciones de humedad y vida útil sugeridas.
- Compatibilidad con PCBs modernas: si el PCB no está ya optimizado para QFN-8 0,5 mm, podría requerir herramientas de rework o adaptadores para prototipos.
Veredicto del experto
En conjunto, este conjunto de MOSFETs en QFN-8 ofrece una solución atractiva para prototipos y pequeñas producciones centradas en regulación de potencia y control de motor o iluminación. Su formato compacto facilita layouts densos y la posibilidad de comparar diferentes modelos de la familia AON67xx sin cambiar de encapsulado. Para proyectos de hobby o desarrollo de prototipos en España, puede ser una opción eficiente para tester y demostraciones, siempre que se tenga claro el rango de voltaje y la corriente a manejar y se verifique la hoja de datos de cada pieza antes de un diseño final.
Consejos prácticos de uso:
- Verifica el footprint exacto y el pad térmico de cada modelo antes de diseñar la PCB; un footprint impreciso complica el soldado y la disipación.
- Usa perfiles de soldadura recomendados (pico 240–260 °C) y considera un flujo de soldadura adecuado para QFN para evitar puentes y frío.
- Diseña la disipación con al menos un heat sink pasivo o una plancha de metal si esperas cargas sostenidas por encima de raciones moderadas; la disipación en QFN depende mucho del diseño del PCB.
- Reserva un margen de seguridad al seleccionar el modelo con mayor voltaje para evitar el sobremarcha durante transitorios.
- Mantén un inventario con las referencias exactas y verifica cada pieza al recibir para evitar mezclas de modelos.
En resumen, es un kit práctico para quien ya tiene experiencia en electrónica de potencia y busca experimentar con diferentes variantes de MOSFET en un formato aplicable a prototipos y tiradas pequeñas, siempre con la debida diligencia de consultar datasheets y planificar la disipación térmica.
