Análisis general del producto

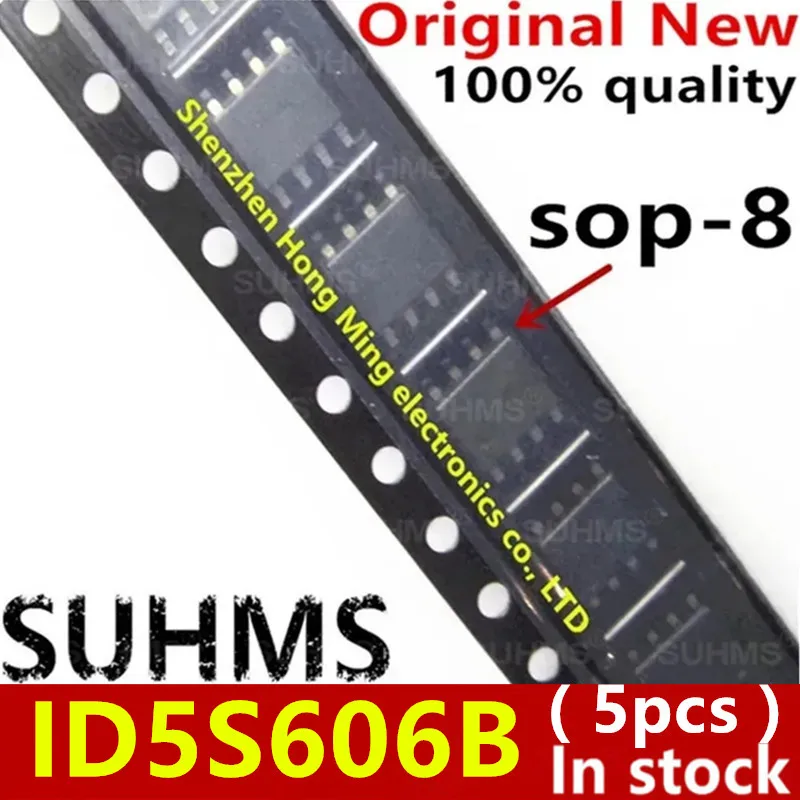

El chipset ID5S606B es un integrado de gestión energética de la marca SUHMS que llega en formato SOP-8, un encapsulado superficial de 8 pines ampliamente utilizado en la industria electrónica. Este componente pertenece a la familia de controladores de puerta (gate drivers) de alta tensión, diseñado específicamente para manejar MOSFETs e IGBTs en configuraciones de medio puente.
Durante mi experiencia probando componentes de esta categoría en el taller, puedo afirmar que los drivers de puerta son elementos críticos que frecuentemente pasan desapercibidos pero que determinan el rendimiento y la fiabilidad de cualquier etapa de potencia. El ID5S606B destaca por integrar funciones de protección que simplifican considerably el diseño de circuitos de control para motores, fuentes conmutadas y sistemas de conversión de energía.
La propuesta de cinco unidades por pack resulta práctica tanto para proyectos de prototipado como para tener repuestos, algo que agradezco en mi banco de trabajo donde los componentes defectuosos siempre aparecen en el momento menos esperado.
Calidad de construcción y materiales
El encapsulado SOP-8 presenta dimensiones estándar compatibles con la mayoría de huellas PCB disponibles en el mercado. El acabado del chip es correcto para su categoría, con de las marcas de identificación. Los pines muestran una terminación adecuada para soldadura superficial, con suficiente consistencia para soportar tanto ensamblaje manual como reflujo en producción.
En términos de robusteza, el componente soporta tensiones de offset flotante de hasta 600V en el canal alto, una especificación nada desdeñable que lo posiciona para aplicaciones industriales exigentes. La capacidad de soportar tensiones negativas en el pin Vs de hasta -5V añade margen de seguridad en escenarios de conmutación rápida donde los transitorios pueden generar picos inversos.
El formato SOP-8 facilita enormemente el trabajo de soldadura manual. Conflux de buena calidad y estaño de 0.5mm es posible lograr un acabado profesional incluso sin equipamiento avanzado. Como recomendación práctica, el uso de lupa o microscopio resulta imprescindible para verificar la alineación de los pines antes de soldar, especialmente si el componente proviene de un vendedor con poco control de calidad.
Compatibilidad y rendimiento
La compatibilidad del ID5S606B abarca un espectro amplio de aplicaciones. El rango de tensión de trabajo entre 10V y 20V permite alimentarlo directamente desde fuentes de tensión reguladas comunes en sistemas embebidos. La entrada compatible con lógica de 3.3V y 5V lo hace adaptable a microcontroladores y plataformas de desarrollo modernas sin necesidad de level shifters.
La capacidad de corriente de salida de 300mA fuente y 600mA sumidero proporciona margen suficiente para manejar MOSFETs de potencia media típicos en convertidores DC-DC y drivers de motor de hasta varios cientos de vatios. El tiempo morto de 500ns resulta adecuado para la mayoría de topologías half-bridge, evitando solapamiento entre conducción alta y baja.
En cuanto a protección, el chipset integra detección de tensión insuficiente (UVLO) que previene el funcionamiento en condiciones inseguras. Esta característica resulta particularmente valiosa en aplicaciones donde la tensión de alimentación puede fluctuar durante el arranque o ante variaciones de carga.
Las aplicaciones típicas incluyen control de ventiladores industriales, bombas de agua, motores paso a paso y convertidores buck/boost. También funciona como drop-in replacement para otros drivers como el IR2103 o PN7103, lo que amplía las opciones de substitución en reparaciones.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de este chipset destaco su relación calidad-precio para proyectos donde se requieren varios drivers. La tensión de trabajo de 600V lo hace versátil para aplicaciones de potencia media-alta. Las protecciones integradas reducen la necesidad de componentes externos y simplifican el diseño del circuito.
Sin embargo, identifico algunas limitaciones que debo mencionar con honestidad. La ausencia de datasheet específico en la descripción del producto dificulta la verificación de parámetros críticos como tiempos de propagación o consumo estático. Recomiendo encarecidamente obtener la documentación técnica antes de integrarlo en aplicaciones de seguridad crítica.
El formato SOP-8, aunque práctico, presenta desafíos de disipación térmica en aplicaciones de alta frecuencia donde el puede generar calor significativo. En estos casos, planificación de cobre en PCB y posible añadido de disipador resultan necesarios.
La marca SUHMS no es un fabricante consolidado internacionalmente, lo que puede generar incertidumbre sobre la consistencia entre lotes. Mi recomendación es adquirir un componente de prueba para verificar funcionamiento antes de usarlo en producción.
Veredicto del experto
El ID5S606B representa una opción competente para proyectos electrónicos de potencia que requieran un gate driver económico y funcional. Cumple con las especificaciones esperadas para su categoría y ofrece características de protección que mejoran la fiabilidad del diseño final.
Para técnicos de reparación, makers con proyectos de automatización o ingenieros buscando prototipado rápido, este chipset aporta valor real sin profundizar el presupuesto. La cantidad de cinco unidades por pack resulta práctica para tener repuestos o experimentar con diferentes configuraciones.
Mi valoración final: componente recomendado para aplicaciones donde la relación funcionalidad-coste sea prioritaria sobre la trazabilidad de marca. En proyectos industriales de mayor criticidad, evalúa alternativas de fabricantes establecidos como Infineon o STMicroelectronics donde la documentación y soporte técnico son más robustos.
