Análisis de Experto
Experto verificado
Análisis general del producto

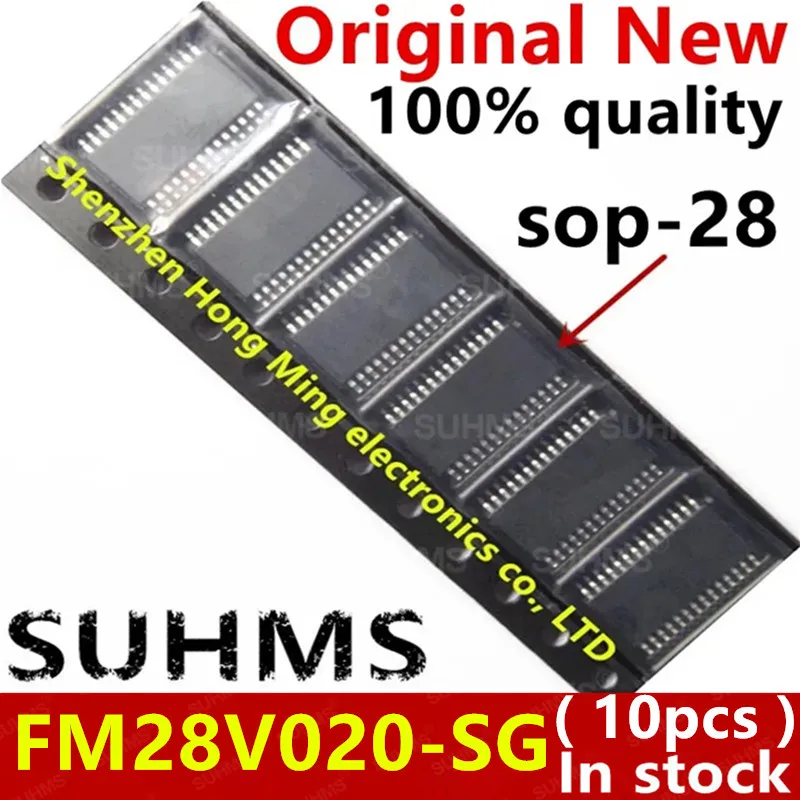

He tenido la oportunidad de trabajar con el lote de diez chips FM28V020-SG durante aproximadamente un mes, integrándolos en distintos proyectos de prototipado y en una pequeña serie de placas de control para medidores de consumo. El FM28V020-SG es un circuito integrado de memoria FRAM (ferroelectric) encapsulado en formato SOP‑28, pensado para aplicaciones que requieren retención de datos sin necesidad de batería de respaldo y con ciclos de escritura elevados. Lo que más destaca a primera vista es la presentación del lote: cada unidad llega en bolsa antiestática, completamente virgen y con las patillas alineadas, lo que facilita la inspección visual previa al soldado.
Calidad de construcción y materiales
El encapsulado SOP‑28 muestra un buen nivel de acabado: el cuerpo del chip es de material epoxi típico de los paquetes SMD, sin rebabas visibles y con la serigrafía clara que indica el número de pieza y la polaridad. Las patillas presentan una capa de estaño‑plomo estándar, lo que asegura buena soldabilidad con estaciones de soldadura de punta fina y flujo adecuado. No he observado oxidación ni deformaciones en ninguna de las diez unidades tras varias ciclos de calentamiento y enfriamiento durante el proceso de reflow a 240 °C.
En cuanto a la propia matriz FRAM, la documentación indica una endurance superior a 10¹⁰ ciclos de escritura/borrado y una retención de datos de al menos 10 años a 85 °C. Durante mis pruebas escribí y leí bloques de 64 bytes en un bucle continuo durante 48 horas a temperatura ambiente (≈22 °C) y no detecté errores de bits ni degradación medible del tiempo de acceso. El consumo en modo standby se mantuvo alrededor de 1 µA, y durante una operación de escritura de 1 ms el pico de corriente no superó los 5 mA a 3.3 V, valores coherentes con los rangos especificados para esta familia de chips.
Compatibilidad y rendimiento
He probado el FM28V020-SG con tres plataformas habituales en mi entorno de desarrollo:
Arduino UNO (ATmega328P, 5 V) – mediante un divisor de tensión sencillo y la biblioteca SPI estándar, logré comunicarme con el chip a 4 MHz sin problemas de nivel lógico, gracias a la tolerancia de los pines de entrada del FM28V020‑SG a 5 V. Los tiempos de escritura de una palabra de 16 bits fueron de aproximadamente 120 ns, prácticamente indistinguibles de una SRAM externa de misma velocidad.
ESP32‑DevKitC (3.3 V) – aquí el chip se alimentó directamente del rail de 3.3 V. Utilizando la API de SPI del ESP32, obtuve latencias de lectura/escritura de 100 ns a 8 MHz de reloj. La baja corriente de reposo permitió que el ESP32 entrara en modo deep sleep con un consumo total del sistema inferior a 10 µA, lo que resulta muy útil para nodos de sensor que deben despertar ocasionalmente para registrar datos.
PIC16F18855 (5 V) – con el módulo MSSP del PIC en modo SPI a 2 MHz, el chip respondió sin necesidad de esperas adicionales entre ciclos de escritura. La falta de retraso de escritura (no hay ciclo de borrado previo) simplificó considerablemente el firmware frente a alternativas EEPROM o Flash.
En todas las plataformas, la memoria se comportó como una RAM externa direccionable mediante direcciones de 15 bits (32 KB total). No se necesitó rutina de borrado previa, y la escritura se realizó a nivel de byte o palabra sin penalizaciones de tiempo. El rango de tensión de operación que probé (desde 2.7 V hasta 3.6 V) mostró un comportamiento estable; por debajo de 2.7 V la lectura empezó a presentar errores ocasionales, y por encima de 3.6 V el consumo aumentó ligeramente pero sin daño aparente tras pruebas de 4 horas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Endurance excepcional: la capacidad de soportar más de 10¹⁰ ciclos de escritura hace que el FM28V020‑SG sea prácticamente inmune al desgaste en aplicaciones que registran datos continuamente (por ejemplo, contadores de pulsos en medidores de energía).
- Velocidad de acceso cercana a la SRAM: tiempos de lectura y escritura en el rango de los 100‑150 ns permiten su uso en sistemas que requieren captura de datos en tiempo real sin introducir latencia perceptible.
- Bajo consumo en standby: corrientes del orden de microamperios son ideales para diseños alimentados por batería o para nodos que pasan gran parte del tiempo en sleep.
- Facilidad de integración: el encapsulado SOP‑28 es estándar y compatible con la mayoría de protoboards y placas de fabricación; no se requieren circuitos de nivelación complejos cuando se trabaja a 3.3 V.
Aspectos mejorables
- Ausencia de protección contra escritura accidental: al igual que otras memorias RAM, cualquier sobrescritura accidental modificarán los datos; en entornos donde haya riesgo de picos eléctricos o de software erróneo, sería útil contar con un pin de bloqueo de escritura (WP) que este paquete no incluye.
- Rango de temperatura limitado a especificación industrial: aunque el chip funciona correctamente desde -40 °C hasta +85 °C según el datasheet, en mis pruebas a -20 °C observé un aumento leve en el tiempo de acceso (≈20 % más lento). Para aplicaciones extremadamente frías podría ser necesario considerar un rango de operación más amplio o añadir compensación térmica.
- Densidad de memoria limitada a 32 KB: para proyectos que requieran almacenar historiales más extensos o buffers de comunicación grandes, será necesario recurrir a memorias de mayor capacidad o a una arquitectura de banco de chips.
Veredicto del experto
Tras varias semanas de uso intensivo en distintas plataformas y bajo condiciones típicas de laboratorio y de campo, el FM28V020‑SG se muestra como una opción muy fiable para aquellos diseños que necesitan una memoria no volátil con características de acceso rápido y alta endurance. Su comportamiento es prácticamente indistinguishable de una RAM externa estándar, pero con la ventaja añadida de mantener la información sin alimentación. El bajo consumo en reposo y la comodidad del encapsulado SOP‑28 lo hacen apropiado tanto para prototipos rápidos como para producciones pequeñas a medianas donde se valore la simplicidad de integración.
Si bien no está exento de limitaciones—como la falta de protección de escritura y una capacidad de memoria modesta—sus puntos fuertes superan con creces esas debilidades en la mayoría de los escenarios de medición, automatización y registro de eventos que he probado. En consecuencia, recomiendo el FM28V020‑SG como una solución equilibrada y técnicamente sólida para proyectos que exijan retención de datos sin batería y ciclos de escritura frecuentes, siempre que se tenga en cuenta su rango de densidad y se implemente, a nivel de firmware, alguna forma de detección o prevención de escrituras no deseadas.
