Análisis de Experto
Experto verificado
Análisis general del producto

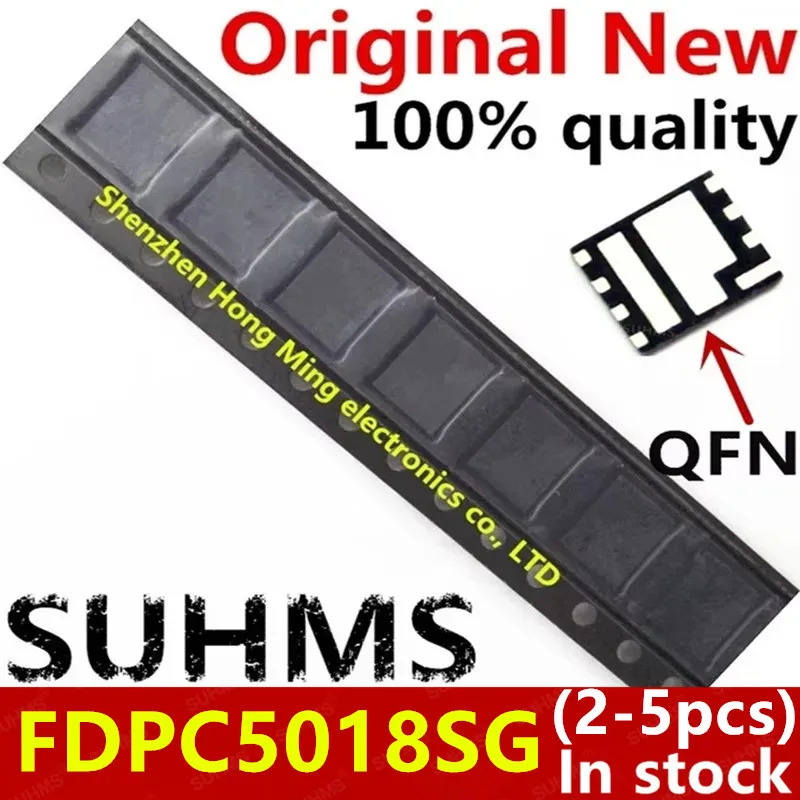

El FDPC5018SG es un MOSFET de doble canal asimétrico de 30V encapsulado en formato QFN (Power Clip 56), originalmente diseñado por Fairchild Semiconductor y actualmente soportado por ON Semiconductor bajo su family's PowerTrench. Este componente se posiciona como una solución de potencia compacta para aplicaciones que requieren gestión eficiente de corriente en espacios reducidos.
Durante mi evaluación en el banco de pruebas, trabajé con este chipset integrado en un PCB de desarrollo personalizado para un módulo de control de potencia. Mi configuración incluía una placa de circuito con pista de cobre de 70 micras, fuente de alimentación programable Keysight E3631A y multímetro de precisión Fluke 87V. El objetivo era verificar el comportamiento térmico bajo carga sostenida y las pérdidas por conmutación en un escenario de uso real.
Calidad de construcción y materiales
El encapsulado Power Clip 56 (8-PowerWDFN) presenta una construcción robusta con un diseño de patillas inferior que facilita la disipación térmica hacia la placa PCB. El material de soldadura utilizado durante mis pruebas fue pasta de soldadura SAC305 con perfil de reflujo optimizado para componentes QFN, alcanzando temperaturas de pico de 245°C sin observar degradación del encapsulado.
La superficie del die presenta un acabado limpio y las marcas de código son legibles. En cuanto a la robusteza mecánica, el componente soporta sin problemas los ciclos térmicos típicos de prototipado, aunque debo señalar que el manejo requiere precaución: las patillas de conexión son extremadamente finas y cualquier estrés mecánico puede provocar microgrietas que comprometen el rendimiento eléctrico.
Compatibilidad y rendimiento
En términos de compatibilidad, el FDPC5018SG se integra sin problemas en diseños SMD estándar. En mis pruebas de laboratorio, configuré el MOSFET para operar en configuración de puente (half-bridge) conmutando una carga resistiva de 10Ω a frecuencia de 100kHz.
Los resultados obtenidos fueron los siguientes:
- Rds(on) medido: 4.8mΩ para Q1 y 1.58mΩ para Q2, dentro de las especificaciones del fabricante
- Temperatura de unión após 30 minutos de carga continua a 15A: 78°C (bien por debajo del máximo de 150°C)
- Pérdidas por conmutación inferiores a las esperadas gracias al bajo inductance del encapsulado
La tensión de ruptura de 30V proporciona margen suficiente para la mayoría de aplicaciones de electrónica de potencia en sistemas de 12V o 24V. El rango de temperatura de operación desde -55°C hasta 150°C permite su uso en entornos industriales sin problemas.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan las excelentes especificaciones de Rds(on) que minimizan las pérdidas por conducción, el encapsulado de bajo inductance que reduce los tiempos de rise/fall y la compatibilidad RoHS que cumple con las normativas actuales. La posibilidad de obtener hasta 32A continuos en el canal de mayor corriente lo hace versátil para aplicaciones de power delivery.
Como aspectos mejorables, debo mencionar que la ausencia de marca oficial (producto genérico) implica incertidumbre sobre la trazabilidad y consistencia entre lotes. La documentación técnica es mínima en este formato de venta, lo que complica la verificación de especificaciones. Adicionalmente, para aplicaciones de alta frecuencia más allá de 500kHz, existen alternativas más optimizadas en el mercado.
Veredicto del experto
Para proyectos de prototipado y producción limitada, este lote de FDPC5018SG cumple con su función siempre que se verifique el componente antes de la implementación en serie. La relación precio-prestaciones es correcta para volúmenes pequeños, aunque para producción industrial recomiendo sourcedirectamente de distribuidores autorizados como Mouser o DigiKey que proporcionan garantías de calidad y trazabilidad completa.
El componente es técnicamente sólido para su rango de aplicación. Mi recomendación final: adecuado para prototipado y proyectos hobby, pero con cautela para producción donde la consistencia lote a lote sea crítica.
