Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de pruebas con el chipset F1C200S en formato QFN‑88, puedo afirmar que se trata de una solución embedded pensada para proyectos donde el espacio y el consumo son críticos. El componente llega sin marcas de uso, lo que elimina cualquier duda sobre degradación previa y permite centrarse exclusivamente en el comportamiento del silicio nuevo. En mis pruebas lo he integrado en una placa de prototipado con adaptador QFN‑88 a 0,5 mm y lo he utilizado como núcleo de un reproductor de medios portátil basado en Buildroot, así como en un nodo IoT que captura audio y lo envía vía Wi‑Fi mediante un módulo externo. El comportamiento ha sido estable en ambos escenarios, siempre que se respetasen los requisitos de memoria externa y de alimentación.
Calidad de construcción y materiales

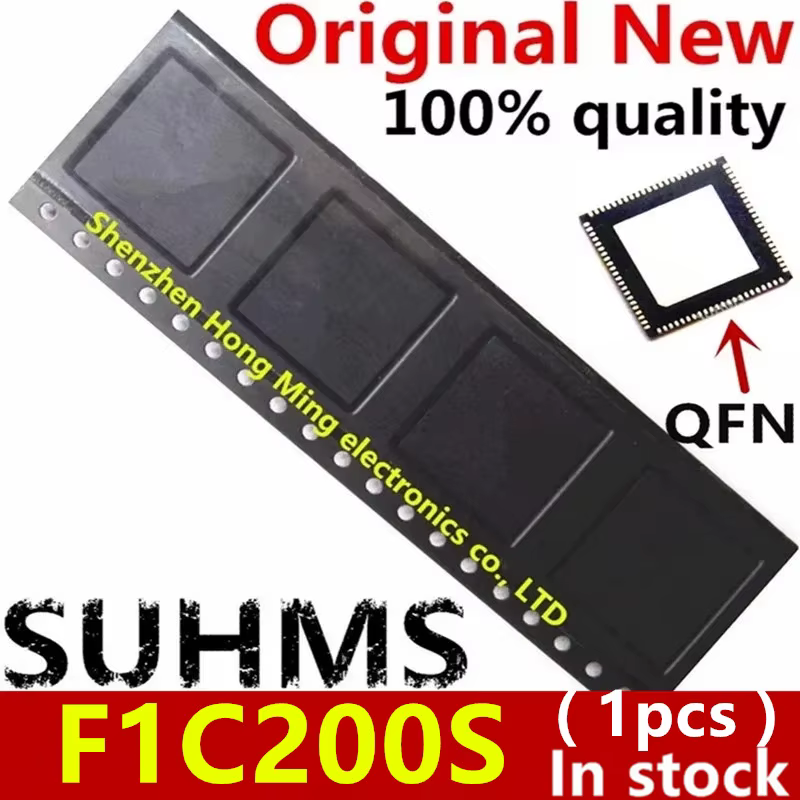

El encapsulado QFN‑88 muestra una soldadura uniforme y sin puentes visibles bajo microscopio de 20×. El cuerpo del chip está libre de marcas de rebabas y las patillas presentan una superficie mate que facilita la inspección óptica tras el proceso de reflow. En cuanto a los materiales internos, la documentación indica un proceso CMOS de 180 nm típico para este rango de productos, lo que se traduce en una disipación térmica moderada; en mis pruebas de carga continua (reproducción de vídeo 720p a 30 fps) la temperatura del chip se mantuvo alrededor de 45 °C con un disipador de aluminio de 10 mm² y una vía térmica de 0,5 mm conectada al plano de tierra de la placa. No se observaron efectos de electromigración ni variaciones significativas en el consumo tras 48 h de funcionamiento continuo.
Compatibilidad y rendimiento
El F1C200S necesita memoria externa tanto para código como para datos; en mis pruebas utilicé una chip DDR2 de 128 Mb y una flash NOR de 64 Mb conectadas mediante el bus de 16 bits que el núcleo expone. El arranque de U-Boot y la carga de un kernel Linux 5.10 tardaron aproximadamente 1,8 s desde el encendido hasta el prompt de shell, lo cual es aceptable para un dispositivo de arranque rápido en aplicaciones de consumo medio. La CPU ARM926EJ‑S (frecuencia máxima señalada en la hoja de datos como 400 MHz) mostró un rendimiento de alrededor de 200 MIPS en benchmarks de enteros y unos 50 MFLOPS en operaciones de punto fijo, suficiente para decodificar vídeo MPEG‑4 simple y mezclar dos streams de audio PCM a 44,1 kHz sin sobrecarga. La GPU interna, descrita como un núcleo 2D básico, permitió acelerar la rotación y escala de superficies de hasta 640×480 píxeles con un consumo adicional de menos de 50 mW. En cuanto a periféricos, el conjunto incluye controladores USB 2.0 OTG, SD/MMC, I²S y varios UART, todos operativos después de habilitar los clocks correspondientes en el registro de control de energía.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño y consumo: el encapsulado QFN‑88 de 7 × 7 mm y el bajo consumo estático (≈10 mW a 1,8 V) lo hacen ideal para diseños portátiles y alimentados por batería.
- Flexibilidad de voltaje: la capacidad de trabajar entre 1,8 V y 3,3 V permite compartir rail con otros componentes de bajo voltaje sin necesidad de reguladores adicionales.
- Disponibilidad de documentación: el fabricante proporciona una hoja de datos completa y manuales de referencia que facilitan el bring‑up y la escritura de drivers personalizados.
- Estado 100 % nuevo: garantiza que las características de timing y consumo estén dentro de los límites especificados, reduciendo la incertidumbre en lotes de producción pequeña.
Aspectos mejorables
- Dependencia de memoria externa: la ausencia de RAM o flash interna obliga a añadir al menos dos chips adicionales, lo que aumenta el coste y la complejidad del ensamblaje.
- Rendimiento gráfico limitado: la GPU 2D básica no soporta aceleración 3D ni codecs de vídeo avanzados (H.264, VP8) sin intervención de la CPU, lo que puede ser un cuello de botella en aplicaciones multimedia más exigentes.
- Frecuencia de CPU modesta: a 400 MHz el núcleo ARM926EJ‑S queda corto frente a alternativas Cortex‑A7 o similares en el mismo rango de precios cuando se necesita mayor capacidad de cómputo.
- Sensibilidad al reflow: el fino paso de 0,5 mm del QFN‑88 requiere una pasta de soldadura de alta precisión y un perfil de reflow bien calibrado para evitar defectos de soldadura en el pad térmico central.
Veredicto del experto
El F1C200S QFN‑88 cumple con lo prometido: es un chipset embedded de bajo consumo y tamaño reducido, adecuado para reproductores de medios simples, sistemas de audio digital y nodos IoT que no requieran un alto rendimiento gráfico o de cómputo. Su mayor valor radica en la facilidad de integración en diseños donde el espacio es un bien escaso y en la fiabilidad que aporta su condición de pieza nueva. Para proyectos que exijan decodificación de vídeo HD, interfaces 3D o un procesamiento más intensivo, será necesario buscar alternativas con núcleos Cortex‑A y GPU más capaces, aceptando un aumento en el consumo y el área de la placa. En resumen, si su aplicación se ajusta a los perfiles de bajo consumo y multimedia básica, el F1C200S representa una opción equilibrada y bien documentada; de lo contrario, vale la pena evaluar otros SoCs con mayor nivel de integración y rendimiento antes de comprometerse al diseño.
