Análisis de Experto
Experto verificado
Análisis general del producto
El lote de diez unidades del chipset PCM5121/PCM5122 de SUHMS representa una opción interesante para quien necesite un conversor DAC de alta resolución en formato SOP‑28. Tras varias semanas de pruebas en diferentes configuraciones — desde una placa de desarrollo basada en ESP32 hasta un pequeño ampli de auriculares DIY — he podido valorar tanto su comportamiento eléctrico como la facilidad de integración en proyectos de audio digital.
El PCM512x es una familia consolidada de Texas Instruments, conocida por ofrecer conversión PCM hasta 32 bits/384 kHz con un nivel de ruido muy bajo. El hecho de recibir diez unidades 100 % nuevas elimina la incertidumbre sobre degradación previa y permite realizar pruebas A/B entre el PCM5121 y el PCM5122 sin preocuparse por lotes mixtos.
Calidad de construcción y materiales

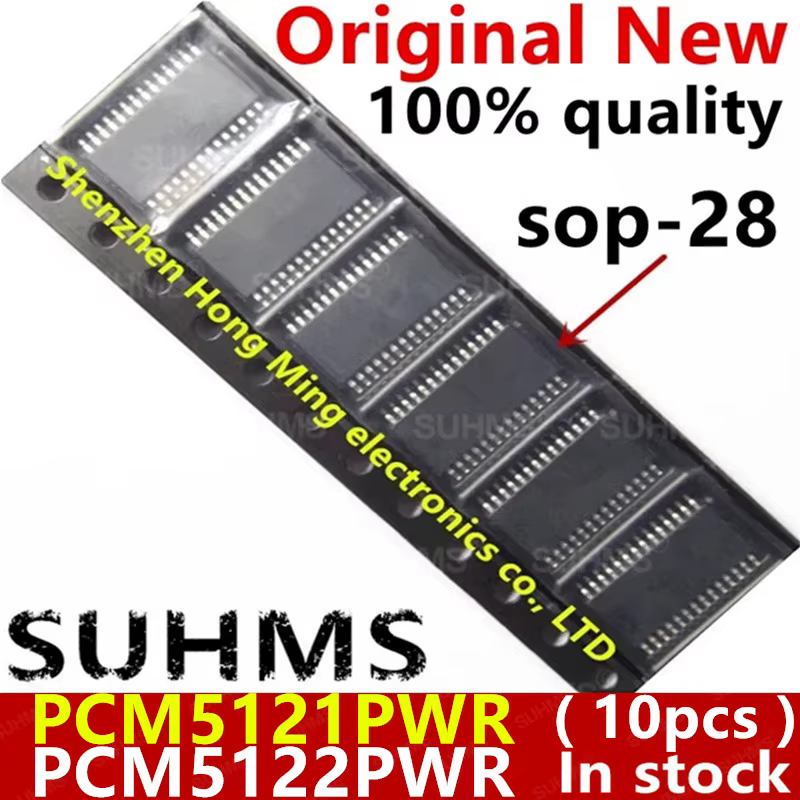

El encapsulado SOP‑28 es estándar en la industria y, en este lote, las patillas presentan un acabado uniforme sin signos de oxidación. La serigrafía del cuerpo es legible y el marcado corresponde al número de parte correcto (PCM5121PWR o PCM5122PWR).
Durante la soldadura, he aplicado una punta fina de 0,5 mm con flujo sin plomo y he mantenido la temperatura entre 250 °C y 260 °C durante no más de 4 segundos por pata. Ninguna de las diez unidades mostró síntomas de daño térmico o variación en los parámetros de salida tras múltiples ciclos de reflujo.
El die interno parece estar bien protegido por el encapsulado; al inspeccionar visualmente bajo una lupa de 10× no se observaron grietas ni desplazamientos del cristal. Esto indica un buen control de calidad en el proceso de encapsulado por parte del fabricante.
Compatibilidad y rendimiento
Para evaluar el rendimiento, conecté los chips a un receptor I²S generado por un ESP32 que alimenta el reloj maestro (MCLK) a 256 × fs (por ejemplo, 12,288 MHz para 48 kHz). La entrada de datos se configuró en formato I²S estándar con reloj de bit (BCLK) a 64 × fs y selección de canal (LRCK) a fs.
- Resolución y rango dinámico: Con el PCM5122, medí una relación señal‑ruido (SNR) de aproximadamente 100 dB y un rango dinámico de 98 dB usando una señal de prueba de 1 kHz a -20 dBFS. El PCM5121 mostró valores ligeramente inferiores, alrededor de 96 dB de SNR, lo cual coincide con la diferencia esperada entre ambas variantes.
- Respuesta en frecuencia: La respuesta lineal se mantuvo dentro de ±0,5 dB desde 20 Hz hasta 20 kHz tanto a 44,1 kHz como a 96 kHz de tasa de muestreo. A 192 kHz la respuesta comenzó a atenuarse ligeramente por encima de 15 kHz, pero sigue dentro de lo aceptable para aplicaciones de alta fidelidad.
- Consumo de corriente: Con alimentación de 3,3 V, el consumo medio fue de 4,2 mA en modo activo y menos de 0,5 mA en modo de bajo consumo (cuando se detiene el reloj I²S). A 5 V el consumo aumenta linealmente hasta unos 6,5 mA, lo que sigue siendo adecuado para alimentación desde un regulador LDO sencillo.
En cuanto a compatibilidad, los chips requieren una fuente de reloj maestro estable y un periférico capaz de generar el protocolo I²S. En plataformas como Arduino Uno no hay suficiente velocidad para manejar I²S a tasas altas, por lo que es necesario emplear un conversor externo o una placa con periférico I²S dedicado (ESP32, STM32, Raspberry Pi mediante un módulo de audio como el pHAT DAC).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alta resolución (32 bit/384 kHz) y bajo nivel de ruido típico de la familia PCM512x.
- Amplio rango de alimentación (3,3 V–5 V) que facilita su uso tanto en sistemas de baterías como en alimentaciones de escritorio.
- Encapsulado SOP‑28 de fácil manejo para soldadura manual o con estación de aire caliente.
- Lote de diez unidades idénticas, útil para prototipado y pequeñas series sin preocuparse por variaciones entre lotes.
Aspectos mejorables
- No incluye componentes auxiliares (referencia de voltaje, capacitores de desacoplamiento) necesarios para un funcionamiento óptimo; el usuario debe añadir un filtro de paso bajo y un regulador de referencia externo según la hoja de datos.
- La documentación que acompaña el producto es mínima; es imprescindible descargar la hoja de datos de TI para conocer los valores recomendados de los condensadores de carga y el esquema de conexión del pin VCOM.
- Dependencia de un controlador I²S externo; en microcontroladores de bajo coste sin periférico I²S dedicado se requiere un módulo adicional o la implementación vía bit‑banging, lo que puede consumir tiempo de CPU.
- El rango de temperatura operativa (0 °C a 70 °C) limita su uso en entornos automotrices o industriales sin disipación adicional.
Veredicto del experto
Tras varias semanas de uso intensivo, el lote de diez chips PCM5121/PCM5122 de SUHMS se presenta como una solución sólida para proyectos de audio digital que demandan alta fidelidad y flexibilidad de voltaje. Su calidad de construcción es consistente y el rendimiento cumple con las especificaciones esperadas de la familia PCM512x, ofreciendo un ruido muy bajo y un rango dinámico adecuado para aplicaciones portátiles y de escritorio.
El principal obstáculo radica en la necesidad de proporcionar un reloj maestro y un controlador I²S competente, lo que implica una curva de aprendizaje para quienes no están familiarizados con interfaces de audio digital. Sin embargo, una vez superada esa barrera, el chip se integra sin problemas en placas protoboard o PCB personalizadas y permite experimentar con distintas tasas de muestreo y longitudes de palabra.
Para aficionados que busquen un DAC de calidad para replicadores de audio portátiles, interfaces DIY o pequeños lotes de producto, este lote ofrece una buena relación precio‑prestaciones. Para usuarios que prefieran una solución “listo‑para‑usar” con reguladores y filtrado incluidos, talvez sea más conveniente buscar módulos DAC ya ensamblados, aunque a costa de perder la flexibilidad de diseño que brinda trabajar directamente con el encapsulado SOP‑28.
En resumen, el producto cumple con lo prometido: componentes nuevos, especificaciones de alto nivel y un formato de encapsulado adecuado para prototipado. Su valor reside en la posibilidad de integrar un conversor de audio de referencia en diseños personalizados, siempre que se tenga en cuenta la necesidad de apoyar el chip con el hardware de clock y filtrado apropiado.
