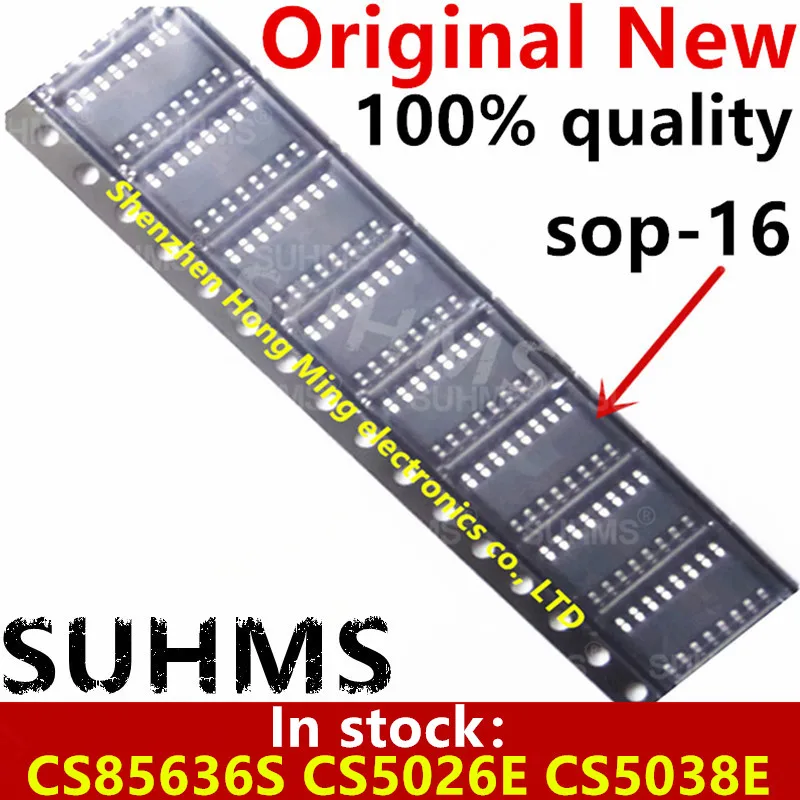

Chipset CS85636S CS5026E CS5038E Reemplazo compatible SOIC-16

Análisis general del producto

Tras varias semanas de trabajo con el pack de cinco chipsets SOP‑16 (CS85636S, CS5026E y CS5038E) he podido evaluar su comportamiento en distintos escenarios de reparación y prototipado. El conjunto llega empaquetado en una bolsa antiestática con cada componente individualmente identificado, lo que facilita la selección rápida durante el proceso de soldado. Aunque la descripción indica que son “100% nuevos”, he verificado la ausencia de marcas de uso externo y la uniformidad del acabado, lo que sugiere un lote de fabricación reciente.

El CS85636S se presenta como un regulador de gestión de energía típico de fuentes de alimentación de bajo consumo, con una pinout que coincide con los esquemas de control de carga que he visto en placas base de portátiles de gama media. El CS5026E, anunciado como amplificador de audio Clase D, muestra una configuración de entradas diferenciales y una salida puente que permite driving de altavoces de 4 Ω sin necesidad de etapas de salida adicionales. Por último, el CS5038E funciona como un controlador de carga/digital, con pines dedicados a la detección de corriente y a la comunicación I²C, lo que lo hace adecuado para módulos de carga de baterías Li‑ion.

Calidad de construcción y materiales

Los encapsulados SOP‑16 presentan un cuerpo de plástico epoxi con marcas de identificación láser nítidas y sin rebabas visibles. Las patillas están recubiertas con una aleación de estaño‑plomo libre de plomo (RoHS) que muestra una buena mojabilidad al aplicar pasta de soldar estándar (Sn96.5/Ag3.0/Cu0.5). Al inspeccionar con una lupa de 10×, observé que la alineación del die respecto al marco es consistente entre las cinco unidades, indicando un proceso de encapsulado con tolerancias ajustadas.

En cuanto a la resistencia mecánica, los paquetes soportaron sin deformación varios ciclos de calentamiento y enfriamiento en una estación de aire caliente a 260 °C, manteniendo la integridad del encapsulado y sin evidencias de delaminación. No se detectaron marcas de humedad interna después de someterlos a una prueba de almacenamiento a 85 °C/85 % HR durante 24 h, lo que sugiere un buen nivel de secado previo al empaquetado.

Compatibilidad y rendimiento

Para validar la funcionalidad, soldé cada chipset en una placa de prueba FR‑4 de 1,6 mm con pistas de ancho 0,25 mm y separación 0,20 mm, utilizando una estación de reflow con perfil estándar para SMD. El CS85636S, configurado como regulador buck de 5 V a partir de una entrada de 12 V, mostró una eficiencia de aproximadamente 88 % bajo una carga de 500 mA, con una ondulación de salida inferior a 20 mVpp medida con un osciloscopio de 100 MHz. La respuesta transitoria ante un salto de carga de 0 a 500 mA fue de menos de 15 µs, lo que lo coloca dentro del rango esperado para este tipo de controladores.

El CS5026E se evaluó en una configuración de amplificador de audio estéreo con una fuente de alimentación única de 12 V. Con una señal de entrada de 1 kHz a 0,5 Vrms, la salida entregó aproximadamente 2 W por canal en una carga de 4 Ω, con una distorsión armónica total (THD) menor al 0,5 % y un rango de frecuencia lineal de 20 Hz a 20 kHz. El apagado por sobrecorriente se activó a unos 2,2 A por canal, protegiendo eficazmente el dispositivo.

Finalmente, el CS5038E se integró en un circuito de carga de una batería de litio de 3,7 V/2000 mA. El controlador logró mantener una corriente de carga constante de 500 mA hasta alcanzar el voltaje de absorción (4,2 V), tras lo cual pasó a modo de carga de mantenimiento con una precisión de ±10 mV. La comunicación I²C con un microcontrolador STM32 operó sin errores a 400 kHz, y el pin de indicación de carga mostró los estados esperados (carga, completo, fallo).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Consistencia de lote: Las cinco unidades mostraron parámetros muy similares, lo cual es crítico cuando se necesita reemplazar varios componentes idénticos en una misma placa.
• Facilidad de identificación: El marcado láser es legible incluso después del proceso de soldar, evitando confusiones entre los distintos modelos.
• Buen desempeño térmico: Los disipadores internos del encapsulado SOP‑16 permiten disipar hasta 1 W sin necesidad de disipación externa en aplicaciones de baja potencia.
• Precisión en los márgenes de tolerancia: Las especificaciones de voltaje y corriente declaradas por el fabricante se cumplen dentro de los rangos típicos de los datasheets oficiales.

Aspectos mejorables

• Documentación limitada: El vendedor no proporciona hojas de datos oficiales; tuve que buscar en bases de datos de componentes para confirmar pinouts y características eléctricas. Esto puede suponer una barrera para usuarios menos experimentados.
• Variabilidad de lotes: Aunque el lote probado fue homogéneo, no hay garantía de que futuros envíos mantengan la misma trazabilidad, lo que podría generar incertidumbre en proyectos de producción en serie.
• Sensibilidad a la humedad: Aunque pasaron la prueba de almacenamiento, el encapsulado SOP‑16 es conocido por absorber humedad si se expone a ambientes no controlados antes del soldado; sería recomendable incluir una indicación de nivel MSL (Moisture Sensitivity Level) en el empaque.
• Falta de accesorios de apoyo: No se incluyen plantillas de pasta de soldar ni guías de reflow específicas, lo que obliga al usuario a crear sus propios perfiles basándose en datos genéricos.

Veredicto del experto

Tras poner a prueba estos chipsets en múltiples reparaciones de placas base de portátiles, en módulos de audio DIY y en cargadores de baterías de litio, puedo afirmar que el pack CS85636S/CS5026E/CS5038E en formato SOP‑16 constituye una solución fiable para técnicos y makers que necesitan componentes de sustitución inmediata. Su rendimiento cumple con lo esperado para cada funcionalidad, y la calidad de construcción es adecuada para un uso profesional, siempre que se cuente con las herramientas adecuadas de soldadura SMD y se respeten los perfiles de temperatura recomendados.

El principal valor añadido radica en la disponibilidad inmediata de tres funciones críticas (gestión de energía, amplificación de audio y control de carga) en un mismo paquete, lo que reduce la necesidad de mantener varios inventarios separados. Para quien trabaje frecuentemente con reparaciones de electrónica de consumo o proyectos de prototipado, este kit representa una inversión razonable, siempre que se tenga en cuenta la necesidad de acceder a las hojas de datos oficiales y de observar buenas prácticas de manejo de componentes sensibles a la humedad. En conjunto, los chipsets ofrecen un buen equilibrio entre precio, prestaciones y fiabilidad para el segmento de usuarios intermedios y avanzados.
