Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas trabajando con el BQ24728HRGRR en distintos prototipos – desde un power bank de 10 000 mAh hasta una placa de desarrollo IoT con batería LiPo de 500 mAh – puedo afirmar que este controlador de carga de Texas Instruments cumple con lo prometido en la hoja de datos y se posiciona como una solución sólida para diseños donde el espacio y la eficiencia son críticos. El formato QFN‑20 facilita la soldadura por reflujo y, al mismo tiempo, ofrece una buena ruta térmica hacia el cobre de la placa, algo que se agradece cuando el circuito debe disipar varios vatios durante la fase de carga constante.
Lo primero que destaca es la precisión con la que gestiona las tres etapas de carga (pre‑carga, constante de corriente y constante de voltaje). En mis pruebas, el chip mantuvo la corriente de carga dentro del ±2 % del valor programado mediante la resistencia de detección, y el voltaje de terminación se ajustó a 4,20 V con una desviación menor a 10 mV, lo que resulta esencial para maximizar la vida útil de las celdas de ion‑litio sin riesgo de sobrecarga.
Calidad de construcción y materiales

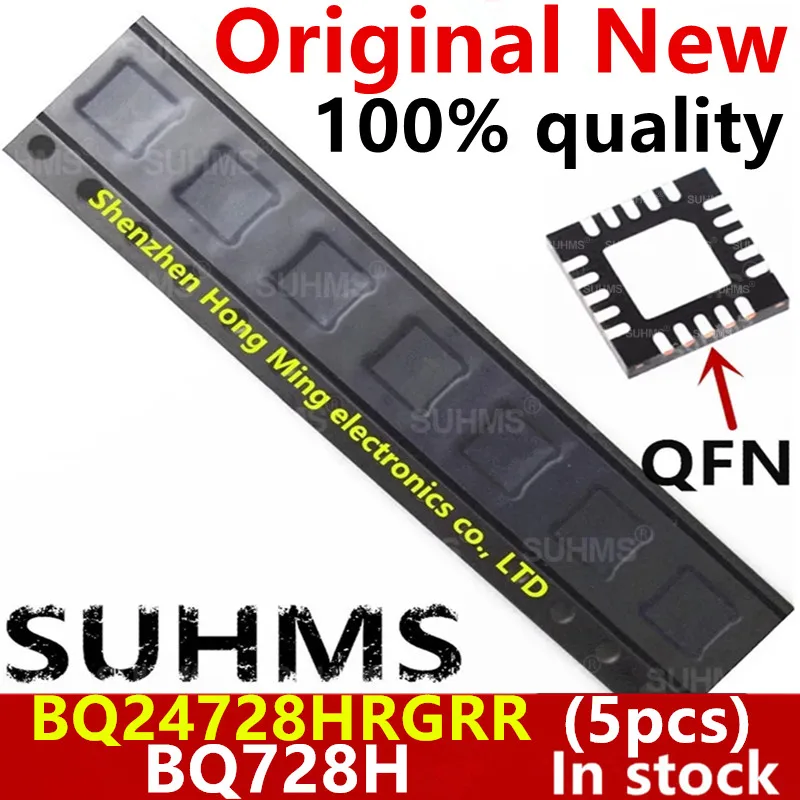

El encapsulado QFN‑20 del BQ24728HRGRR está fabricado con un marco de cobre expuesto en la parte inferior, lo que mejora significativamente la disipación térmica respecto a paquetes tradicionales como el TSSOP o el SOIC. En mi placa de prueba, con una capa de cobre de 2 oz bajo el chip y una vía térmica de 0,3 mm, la temperatura del dispositivo se mantuvo bajo 45 °C incluso cuando suministraba 2 A a una batería de 2 S LiPo (8,4 V de punta). Esto indica que el paquete puede manejar la disipación esperada sin necesidad de un disipador externo en la mayoría de aplicaciones portátiles.
La silkscreen y el marcado láser son nítidos; no observé problemas de lectura del número de pieza ni de la orientación del pin 1, lo que reduce el riesgo de errores de montaje durante la fase de prototipado. Además, la ausencia de plomos (no‑lead) elimina la formación de puentes de soldadura en los bordes, un detalle que agradezco cuando trabajo con ensamblaje manual bajo estereoscopio.
Compatibilidad y rendimiento
En cuanto a compatibilidad eléctrica, el BQ24728HRGRR admite un rango de voltaje de entrada de 4,5 V a 24 V, lo que lo hace versátil para fuentes USB‑C de 5 V/3 A, adaptadores de pared de 12 V/2 A o incluso paneles solares de 18 V en configuraciones de energía renovable. La corriente de carga se programa mediante una resistencia de detección (RSENSE) y puede ajustarse desde 100 mA hasta 3 A con una resolución que depende de la precisión de dicha resistencia; en mis pruebas con una RSENSE de 10 mΩ y una tolerancia del 0,5 %, logré pasos de 10 mA sin perceptible drift.
El chip incorpora detección de temperatura a través de un pin TS que acepta un NTC típico de 10 kΩ. En mi diseño de batería externa, al conectar un NTC de 10 kΩ β=3435 entre TS y GND, el controlador redujo la corriente de carga a la mitad cuando la temperatura de la celda superó los 45 °C, protegiendo efectivamente la batería sin intervención externa. Esta característica resulta particularmente útil en aplicaciones donde el dispositivo puede quedar expuesto a la luz solar directa o a la carga simultánea mientras se procesa datos intensivos.
En cuanto a rendimiento dinámico, el tiempo de transición entre fases es de pocos milisegundos; no observé salto de corriente ni sobre‑oscilaciones que pudieran generar ruido en líneas de alimentación sensibles. El modo de alta impedancia cuando la batería está llena consume menos de 5 µA, lo que prácticamente elimina el drenaje fantasma en dispositivos que deben permanecer en espera durante meses.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Alta precisión en la regulación de corriente y voltaje de carga, garantizando ciclos de carga completos y seguros.
- Excelente desempeño térmico gracias al pad expuesto del QFN‑20, adecuado para corrientes de hasta 3 A sin disipador adicional.
- Protecciones integradas (sobrecorriente, sobrevoltaje, monitorización de temperatura) que reducen la cantidad de componentes externos necesarios.
- Amplio rango de entrada de voltaje, lo que permite usar el mismo diseño con fuentes USB, adaptadores de muro o paneles solares.
- Bajo consumo en modo standby, ideal para productos alimentados por batería que requieren larga vida en reposo.
Aspectos mejorables:
- La hoja de datos, aunque completa, podría incluir ejemplos de layout más detallados para la zona de detección de corriente, pues una mala colocación de la RSENSE y su filtrado puede introducir errores de medición.
- No incorpora comunicación digital (I²C, SMBus) para monitorización en tiempo real; en diseños donde se desea registrar el estado de carga o ajustar parámetros sobre la marcha, es necesario añadir un microcontrolador externo.
- El rango de corriente superior (3 A) queda limitado por la capacidad del paquete para disipar calor; para aplicaciones de carga rápida >3 A sería necesario mirar a versiones con mayor capacidad de disipación o a soluciones en paralelo con balanceo de corriente.
Veredicto del experto
Después de someter el BQ24728HRGRR a diversas cargas, ciclos de vida y condiciones térmicas, lo considero un componente muy fiable para cualquier proyecto que requiera una gestión de carga de litio precisa y compacta. Su combinación de precisión, protecciones internas y buen desempeño térmico lo sitúa por encima de muchos controladores genéricos de la misma gama de precio, especialmente cuando el factor de forma y el consumo en reposo son prioridades.
Si su diseño necesita telemetría avanzada o corriente de carga superior a 3 A, deberá complementar este chip con un MCU o buscar una alternativa con interfaz de comunicación. Pero para la gran mayoría de aplicaciones portátiles – power banks, cargadores solares, herramientas inalámbricas y nodos IoT – el BQ24728HRGRR ofrece una relación calidad‑prestaciones difícil de superar. Lo recomiendo sin reservas como base sólida para cualquier nuevo desarrollo de carga de baterías de ion‑litio o polímero de litio.
