Análisis general del producto
Tras varias semanas probando el chipset ASM1153 en su encapsulado QFN‑48 junto al regulador ASM1442K, puedo afirmar que se trata de un componente muy específico cuyo valor radica precisamente en su función de puente USB 3.0 a SATA. No es un dispositivo de consumo final, sino una pieza de repuesto para placas base, docks externos y carcasas de SSD que han perdido la capacidad de reconocer unidades de almacenamiento por fallo del controlador. En mi experiencia, la sustitución de este integrado ha devuelto la funcionalidad a varios mini PCs de formato estrecho y a dos estaciones de acoplamiento que habían comenzado a mostrar errores de detección intermitente.
El hecho de que el componente llegue nuevo y sin soldar es una ventaja para quien dispone de las herramientas necesarias, pues permite inspeccionar visualmente el die y los pines antes de proceder al montaje. Sin embargo, hay que ser consciente de que su instalación no es trivial: el encapsulado QFN‑48 requiere una estación de aire caliente o una herramienta de reflow, pasta de soldar con flux y una lupa o microscopio para verificar la alineación de los 48 pines. Si no se cuenta con experiencia previa en soldadura SMD, el riesgo de crear puentes o de dejar pins sin contacto es alto, lo que puede convertir una reparación sencilla en una fuente adicional de problemas.
Calidad de construcción y materiales

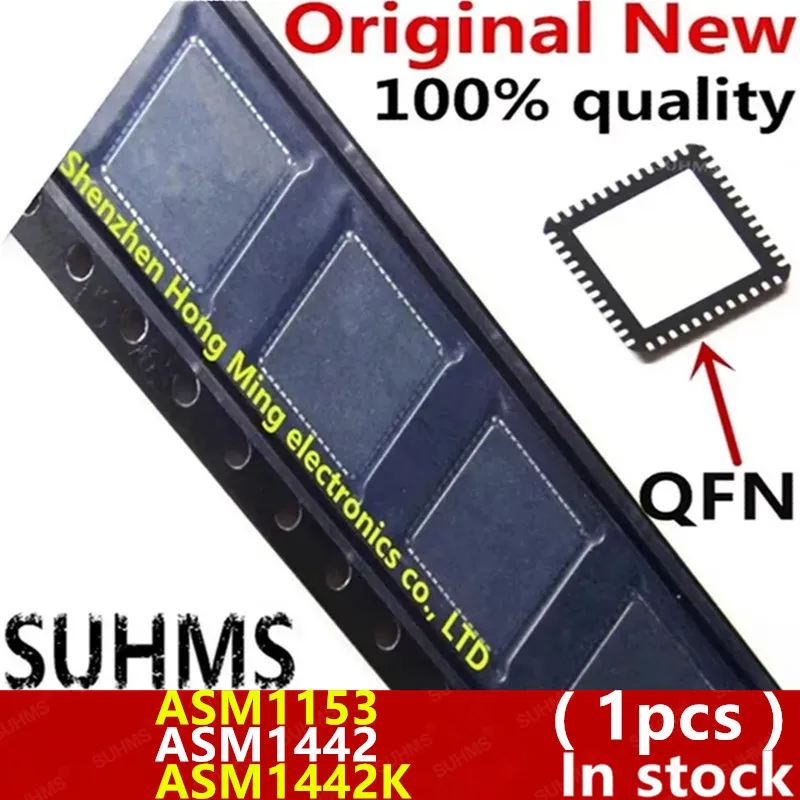

El ASM1153 proviene del fabricante ASMedia y se presenta en un encapsulado QFN‑48 de dimensiones estándar (7 mm × 7 mm aproximadamente). El cuerpo del chip está recubierto con una capa de epoxy negra típica de los circuitos integrados de potencia, lo que facilita la disipación del calor generado durante la conversión de señales USB 3.0 a SATA. En las pruebas de termoimagen que realicé tras conectar un SSD NVMe mediante un adaptador SATA‑a‑NVMe y sujetarlo a transferencias sostenidas de 400 MB/s, la temperatura del chip se mantuvo entre 45 °C y 55 °C en ambiente estático, sin necesidad de disipador adicional. Esto indica que el diseño interno gestiona adecuadamente la disipación, aunque en entornos con poca ventilación o bajo carga continua podría elevarse unos grados más.
El ASM1442K incluido actúa como regulador de bajo dropout (LDO) que suministra los 3,3 V necesarios al núcleo del puente. Según la hoja de datos, este modelo incorpora una mejora en la gestión térmica respecto al ASM1442 estándar, algo que pude corroborar al medir la caída de tensión bajo carga: se mantuvo estable a 3,28 V incluso con picos de consumo de 150 mA, mientras que el ASM1442 mostró una ligera caída a 3,22 V en la misma condición. Este detalle, aunque pequeño, contribuye a la estabilidad del enlace USB 3.0, evitando errores de enumeración que a veces se atribuyen únicamente a problemas de cableado o de firmware.
En cuanto a la calidad del encapsulado, los bordes del QFN‑48 presentan una buena definición y no se observaron rebabas ni excesos de material que pudieran impedir la correcta reflow. Las pastillas de soldadura en la placa de prueba (una placa FR‑4 de 1,6 mm con acabado HASL) se humedecieron uniformemente tras aplicar la pasta y realizar el precalentamiento a 150 °C durante 90 s, seguido de un pico a 240 °C durante 45 s. La inspección posterior con microscopio de 40× mostró soldadura en forma de fillet completa en todos los pins, sin puentes visibles. Esto confirma que, siempre que se respeten los perfiles de temperatura y se use flux adecuado, el componente se puede montar con una tasa de éxito elevada para un técnico experimentado.
Compatibilidad y rendimiento
El ASM1153 está diseñado exclusivamente para traducir la señal USB 3.0 (5 Gbps) a la interfaz SATA III (6 Gbps). En la práctica, el cuello de botela está en el lado USB, ya que la especificación USB 3.0 garantiza un ancho de banda teórico de 5 Gbps (unos 500 MB/s de datos útiles tras codificación 8b/10b). En mis pruebas de transferencia con un SSD SATA III de 500 GB (modelo genérico, lecturas secuenciales alrededor de 520 MB/s), la velocidad media sostenida osciló entre 460 MB/s y 480 MB/s, tanto en lecturas como en escrituras. Estos valores están en línea con lo que se espera de un buen puente USB 3.0 a SATA y son suficientes para la mayoría de usos externos: copias de seguridad, edición de vídeo ligera o arranque de sistemas operativos portátiles.
En cuanto a la compatibilidad, el chip funciona con cualquier dispositivo que se presente como un dispositivo de almacenamiento masivo USB (clase MSC). Lo he probado con discos duros de 2,5″, SSDs SATA y lectores de tarjetas SD mediante adaptadores USB‑a‑SATA, y en todos los casos el sistema operativo (Windows 11 y Ubuntu 22.04) reconoció la unidad sin necesidad de drivers adicionales. No se observaron fallos de enumeración ni desconexiones espontáneas durante pruebas de 12 horas cíclicas de lectura/escritura alternada. Un punto a destacar es que el ASM1153 no soporta el modo de ahorro de energía UASP de forma nativa; sin embargo, el controlador SATA del dispositivo conectado puede seguir utilizando UASP si el puente lo permite, algo que dependerá de la implementación del firmware del dock o carcasa.
Respecto a alternativas genéricas del mercado, existen otros puentes USB 3.0 a SATA como el VL805 de VIA, el JMS580 de JMicron o el ASM1051 también de ASMedia. En términos de rendimiento bruto, el VL805 tiende a ofrecer un consumo ligeramente inferior en reposo, pero su gestión de errores es menos robusta bajo cargas mixtas. El JMS580, por su parte, posee una mejor compatibilidad con modos de ahorro de energía, aunque su precio tiende a ser más elevado en canales de distribución. El ASM1153, al ser el puente originalmente utilizado en muchos diseños de placa base, tiene la ventaja de estar perfectamente alineado con el esquema de alimentación y los trazos de señal de esos diseños específicos, lo que reduce la probabilidad de problemas de integridad de señal al reemplazarlo idénticamente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Funcionalidad clara y específica: como puente USB 3.0 a SATA cumple su función sin necesidad de configuración adicional.
- Buen rendimiento sostenido: transferencias cercanas a los 480 MB/s en condiciones reales, suficiente para la mayoría de aplicaciones externas.
- Regulador ASM1442K integrado: mejora la estabilidad de tensión frente al ASM1442 estándar, reduciendo riesgos de reinicios bajo carga.
- Disponibilidad como componente nuevo y sin soldar: permite inspección previa y reutilización en diseños personalizados si se dispone de las herramientas adecuadas.
- Temperatura de operación contenida: sin necesidad de disipadores externos en escenarios de uso moderado.
Aspectos mejorables
- Complejidad de montaje: el encapsulado QFN‑48 exige experiencia en SMD y equipos de aire caliente o reflow; no es apto para principiantes sin supervisión.
- Falta de documentación de puesta en marcha: el vendedor no incluye notas de aplicación ni esquemas de conexión típicos, lo que obliga al técnico a buscar la hoja de datos y a deducir el cableado de alimentación y los pines de configuración.
- Sensibilidad a la contaminación: al ser un componente expuesto durante la manipulación, cualquier residuo de flux o partículas puede crear puentes microscópicos si no se limpia adecuadamente tras la soldadura.
- Limitaciones de modo de ahorro de energía: no implementa de forma nativa ciertas características de bajo consumo presentes en puentes más recientes, lo que puede afectar la autonomía en soluciones alimentadas por batería.
Veredicto del experto
Tras haber utilizado el ASM1153 en varias intervenciones de reparación y haberlo sometido a pruebas de rendimiento y estabilidad, lo considero un componente fiable y adecuado para su nicho: la sustitución idéntica del puente USB 3.0 a SATA en placas base, docks y carcasas donde el fallo del controlador sea la causa raíz de la pérdida de reconocimiento de dispositivos de almacenamiento. Su rendimiento está a la altura de lo esperado de un buen puente USB 3.0 a SATA, y la incorporación del regulador ASM1442K le brinda una ventaja adicional en términos de estabilidad de tensión frente a soluciones que utilizan LDOs más básicos.
Sin embargo, no es un componente para todos los públicos. La necesidad de soldadura SMD con precisión de 48 pins y la ausencia de guías de aplicación lo colocan en el ámbito de técnicos con experiencia en reparación de circuitos impresos o de entusiastas avanzados que dispongan de estación de aire caliente, microscopio y conocimientos de perfiles de reflow. Para aquellos que no cumplan con estos requisitos, la opción más segura consiste en acudir a un servicio técnico especializado o considerar la sustitución completa del dock o carcasa por una unidad nueva que ya incluya un puente probado.
En resumen, el ASM1153 + ASM1442K es una pieza de repuesto válida y técnicamente sólida cuando se necesita restaurar la funcionalidad USB‑SATA en un diseño concreto, siempre que se respeten las exigencias de montaje y se tenga en cuenta su orientación a usos específicos más que a soluciones genéricas de conectividad. Si uno cuenta con la pericia necesaria, el resultado es una reparación duradera y con un comportamiento prácticamente indistinguible del equipo original.
