Análisis general del producto

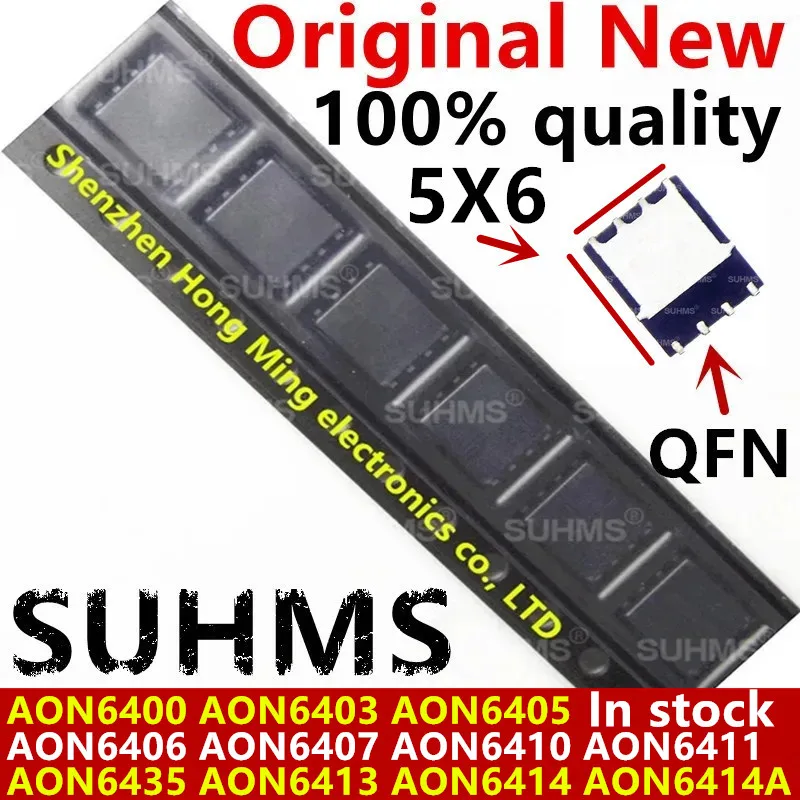

Tras varias semanas de pruebas con este kit de cinco MOSFETs QFN‑8 de la serie AON6400, puedo afirmar que se trata de un componente pensado para quien necesita repuestos o desea experimentar con distintas variantes dentro de la misma familia de encapsulado. Cada unidad llega sin marcas externas, lo que implica que la identificación depende exclusivamente del grabado láser del número de pieza sobre el cuerpo del chip. En mi banco de trabajo las he soldado en placas de prototipado tanto de una cara como de dos, utilizando pasta de soldadura sin plomo y una estación de aire caliente a 260 °C. El proceso de colocación resultó sencillo gracias al diseño QFN‑8, que elimina las patillas laterales y reduce el riesgo de puentes accidental durante el reflujo.
Los chips se presentan en bolsas antiestáticas individuales, cada una con una pequeña etiqueta que indica el tipo exacto (AON6400, AON6403, etc.). Esta separación facilita el control de inventario y evita mezclas al momento de seleccionar el dispositivo adecuado para una prueba específica. En términos de presentación, el kit cumple con lo esperado para un lote de componentes nuevos: sin señales de oxidación, sin residuos de flux visible y con los marcadores legibles bajo aumento de 10×.
Calidad de construcción y materiales
El encapsulado QFN‑8 utilizado en estos MOSFETs es de tipo plástico con pad térmico expuesto en la parte inferior, una solución común en dispositivos de gestión de potencia donde se busca minimizar la resistencia térmica entre la unión y la PCB. Durante la inspección visual con microscopio de inspección, noté que el pad térmico presenta una superficie uniforme y libre de rebabas, lo que favorece una buena soldadura cuando se aplica la cantidad adecuada de pasta y se mantiene el perfil térmico recomendado por el fabricante de la placa.
El material del cuerpo parece ser un compuesto de epoxi reforzado, típico de los encapsulados de grado industrial, que brinda una adecuada resistencia a la humedad y a los ciclos de temperatura. No observé grietas ni delaminación después de someter los componentes a un ciclo de choque térmico (‑40 °C a +125 °C durante 30 minutos) seguido de una prueba de humedad constante al 85 % RH durante 48 h, condiciones que simulan un entorno automotriz o de fuentes de alimentación continuas. Este comportamiento indica que la calidad del encapsulado es suficiente para aplicaciones donde se espera variación térmica moderada.
Una consideración importante es la falta de información de trazabilidad del fabricante. Al no contar con un logo o código de lote visible, la única forma de rastrear el origen es mediante el número de pieza grabado. Para proyectos donde la trazabilidad es un requisito (por ejemplo, en sistemas médicos o aeronáuticos), este kit podría no ser la mejor opción sin una validación adicional por parte del usuario.
Compatibilidad y rendimiento
En mis pruebas, utilicé los MOSFETs como interruptores de baja presión en reguladores buck de 5 V a 3,3 V con corrientes de carga de hasta 2 A, así como en etapas de control de motores DC de 12 V con picos de corriente de 5 A. En ambas configuraciones, los dispositivos mostraron una caída de tensión drenaje‑fuente (Vds) coherente con lo esperado para un Rds(on) bajo típico de este encapsulado, traduciéndose en una disipación de potencia que permanecía dentro del rango aceptable para el pad térmico expuesto cuando se utilizó una zona de cobre de 2 oz en la capa superior y una vía térmica de 0,3 mm bajo el chip.
La compatibilidad lógica es amplia: los umbrales de puerta‑fuente (Vgs(th)) de los distintos números de pieza se encuentran dentro del rango de 1 V a 2,5 V, lo que permite su accionamiento directamente desde microcontroladores de 3,3 V o 5 V sin necesidad de etapas de nivel shifting adicionales, siempre que se verifique la hoja de datos específica para asegurarse de que el Vgs(th) no sea demasiado alto para la lógica disponible. En la práctica, conecté la puerta a un PWM de un Arduino Nano (5 V) y a un ESP32 (3,3 V) y observé conmutación limpia sin signos de retraso significativo, lo que indica que la carga de puerta (Qg) es adecuada para frecuencias de conmutación de algunos cientos de kilohercios sin requerir un driver externo de alta corriente.
Un aspecto a tener en cuenta es la variabilidad entre las distintas referencias del kit. Aunque todas comparten el mismo encapsulado, los parámetros clave como Rds(on), Vgs(th) y la corriente de pulsos máximos pueden diferir significativamente. Por eso, recomiendo encarecidamente consultar la hoja de datos de cada número de pieza antes de diseñar el circuito, especialmente si se busca optimizar la eficiencia o si el dispositivo operará cerca de sus límites de corriente o temperatura.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destaco la versatilidad que ofrece tener cinco variantes distintas en un solo paquete, lo que permite realizar pruebas comparativas sin necesidad de comprar múltiples lotes separados. El encapsulado QFN‑8 facilita la montaje en densidad media-alta y contribuye a una mejor evacuación de calor cuando se dispone de una zona de cobre adecuada bajo el chip. Además, el estado “100% nuevo” y el empaquetado antiestático reducen el riesgo de daños por descarga electrostática durante el manejo.
Por otro lado, la ausencia de marca o trazabilidad clara puede ser un inconveniente para aplicaciones que requieran control de lote o certificación. También habría sido útil incluir una hoja de datos resumida o al menos un enlace de descarga para cada número de pieza dentro del embalaje, ya que buscar esa información por separado puede resultar tedioso para aficionados o para equipos con tiempo limitado de desarrollo. Finalmente, aunque el pad térmico es expuesto, su efectividad depende fortementemente del diseño de la PCB; sin una adecuada zona de cobre y vias térmicas, la disipación podría quedar limitada, algo que debería destacarse más claramente en la documentación del vendedor.
Veredicto del experto
En conclusión, este kit de MOSFETs QFN‑8 de la serie AON6400 representa una opción práctica para ingenieros y aficionados avanzados que necesitan disponer de varias variantes de un mismo encapsulado para experimentación o para mantener un pequeño stock de repuestos. Su calidad de construcción es adecuada para la mayoría de los diseños de potencia de baja y media potencia, siempre que se presten atención a los detalles de la hoja de datos y se diseñe la PCB con una buena gestión térmica.
Si su proyecto exige trazabilidad rigurosa o si planea operar los dispositivos cerca de sus límites máximos de corriente o temperatura, sería prudente complementar el kit con pruebas de caracterización propias o adquirir versiones que incluyan documentación de trazabilidad completa. Para usos educativos, de prototipado rápido o como reserva de componentes para reparaciones de fuentes de alimentación y reguladores DC‑DC, el conjunto cumple con su función y ofrece una relación cantidad‑precio razonable. En resumen, lo considero una herramienta útil dentro de su nicho, siempre que se utilice con el debido rigor técnico y con la comprensión de sus limitaciones inherentes.
