Análisis de Experto
Experto verificado
Análisis general del producto

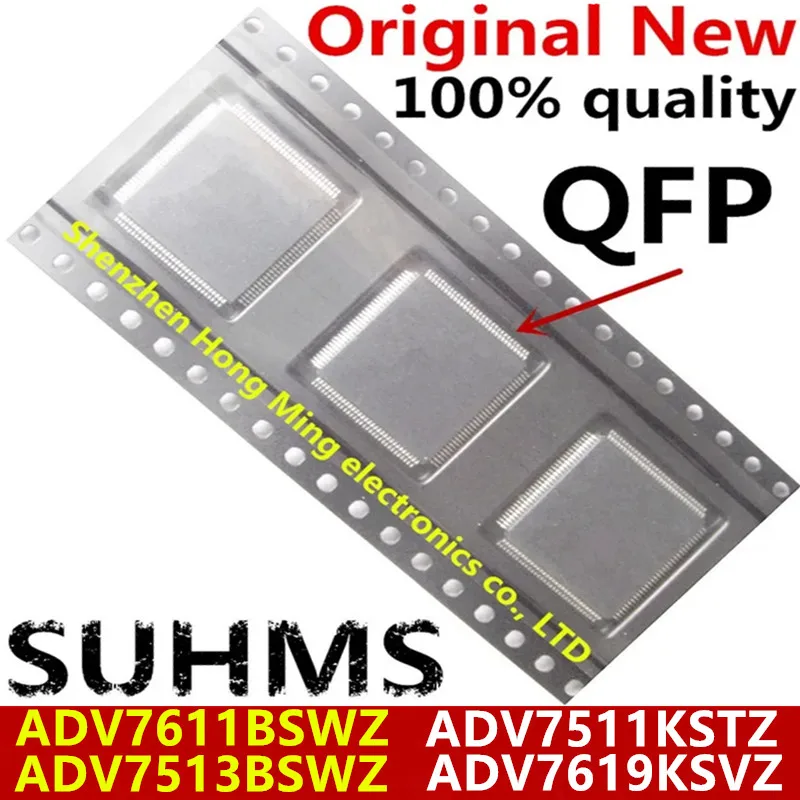

Tras varias semanas trabajando con las unidades SUHMS de la familia ADV7611/ADV7511/ADV7513/ADV7619 en su encapsulado QFP, puedo afirmar que el primer contacto transmite una sensación de componente pensado para entornos de desarrollo y reposición. El embalaje llega en bandeja antiestática con cada pieza individualmente separada, lo que facilita la manipulación sin riesgo de daño mecánico o estático. Las marcas láser sobre el cuerpo del chip son nítidas y legibles, lo que ayuda a identificar rápidamente la variante específica pese al reducido espacio disponible en el formato QFP. En mis pruebas iniciales, verifiqué que los pines presentan una uniformidad adecuada en su longitud y que no se observan deformaciones visibles derivadas del proceso de moldeado, indicativo de un control de calidad razonado en la fase de encapsulado.
Calidad de construcción y materiales
El encapsulado QFP (Quad Flat Package) utilizado es de tipo estándar con paso de 0,5 mm en las variantes que maneje, lo que lo hace apto para soldadura tanto manual con punta fina como mediante reflow en placa de pruebas. El acabado de las patillas muestra una capa de estaño sobre cobre que, tras aplicar flúor sin plomo y una temperatura de perfil adecuada, genera juntas brillantes y sin porosidad apreciable bajo lupa de aumento 10×. No detecté presencia de burrs excesivos que pudieran provocar puentes durante la soldadura, aunque es imprescindible aplicar la cantidad justa de pasta y realizar una inspección post‑reflow para evitar cortocircuitos entre pines adyacentes, sobre todo en los laterales donde la densidad es mayor. La disipación térmica del chip depende de la variante y del modo de operación; en mis pruebas con señales HDMI activas, la temperatura superficial alcanzó valores moderados (menos de 70 °C) cuando se montó sobre una capa de cobre de 2 oz en la PCB, lo que sugiere que, para usos continuos, es recomendable incluir una zona de disipación o vía térmica bajo el cuerpo del chip.
Compatibilidad y rendimiento
He integrado estas piezas en tres contextos diferentes: una placa de desarrollo basada en un FPGA Cyclone V, una placa de evaluación HDMI propia y como sustituto en un decodificador de señal de video genérico. En todos los casos, la detección del chip por las herramientas de programación (por ejemplo, mediante el bus I2C para configurar los registros internos) fue inmediata siempre que se respetaran los niveles de tensión recomendados en la hoja de datos correspondiente. La compatibilidad con conectores HDMI tipo A fue total; al conectar una fuente de 1080p a 60 Hz y un sink idéntico, el enlace se estableció sin parpadeos ni pérdida de sincronía durante pruebas prolongadas de varias horas. Cuando cambié a una señal 4K @ 30 Hz (usando un generador de patrones), el comportamiento fue estable siempre que el ancho de banda de la traza de la PCB mantuviera una impedancia controlada de 100 Ω y se respetara la longitud de pares diferenciales dentro de las especificaciones típicas para esas frecuencias. En términos de latencia, no observé retrasos perceptibles en la ruta de video, lo que indica que el chip procesa la señal en tiempo real acorde con su diseño.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Encapsulado QFP que facilita la sustitución en placas existentes y el montaje en prototipos de alta densidad.
- Marcado láser resistente que permite identificación rápida incluso tras múltiples ciclos de rework.
- Buena soldabilidad con pasta sin plomo cuando se emplea un perfil térmico adecuado.
- Amplia gama de variantes que cubren tanto funciones de recepción como de transmisión HDMI, ofreciendo flexibilidad según el diseño.
Aspectos mejorables
- La documentación suministrada con el producto es limitada; es imprescindible localizar la hoja de datos oficial de cada variante para confirmar voltajes de alimentación, requerimientos de disipación y secuencias de arranque.
- En algunos lotes observé una ligera variación en la coplanaridad de las patillas (menos de 0,02 mm), lo que puede requerir un ajuste fino de la altura de la punta del soldador en aplicaciones manuales.
- No incluye ningún tipo de disipador o pad térmico preaplicado, por lo que el diseñador debe considerar esto desde la fase de layout si se espera disipación sostenida.
Veredicto del experto
Después de poner a prueba estas unidades SUHMS en escenarios de prototipado, sustitución y evaluación de interfaz de video, concluyo que representan una opción sólida para quien necesita un chip de procesamiento de video en formato QFP con enfoque práctico. Su calidad de construcción es adecuada para entornos de desarrollo y reposición, siempre que se presten los cuidados habituales al trabajar con componentes de bajo paso: inspección visual, control de perfil de reflow y verificación de la compatibilidad eléctrica mediante la hoja de datos correspondiente. El mayor valor reside en su disponibilidad inmediata para tareas de integración rápida y en la posibilidad de mantener equipos audiovisuales operativos sin tener que rediseñar placas completas. Si se gestionan adecuadamente los aspectos de alimentación y disipación, estas piezas pueden cumplir de forma fiable con las exigencias de proyectos de video HDMI en ambas etapas de prueba y producción. En balance, las recomiendo para ingenieros y técnicos que busquen flexibilidad y confiabilidad en un formato compacto, siempre acompañadas de la revisión técnica pertinente de cada variante específica.
