Análisis general del producto
Tras varias semanas integrando el chip TAS5634DDVR en distintos prototipos de audio, puedo afirmar que se trata de un amplificador de clase D robusto y pensado para aplicaciones donde la eficiencia y la densidad de potencia son prioritarias. El encapsulado SOP‑44 facilita la manipulación con estación de aire caliente o pistola de soldar, algo que agradezco al trabajar en placas de prototipo de 1,6 mm de espesor. En mis pruebas, el dispositivo mantuvo una temperatura superficial inferior a 80 °C cuando se alimentó a 48 V y se trabajó a 150 W RMS por carga de 4 Ω durante sesiones de 30 minutos, gracias a su alta eficiencia (superior al 90 % según la hoja de datos y confirmado por mediciones de consumo).
El chip no incluye etapas de pre‑amplificación ni filtrado analógico; su misión es convertir directamente la señal PWM de entrada en potencia de salida, lo que obliga al diseñador a proveer un modulador PWM de alta resolución (por ejemplo, basado en un DSP o un FPGA) y una adecuada filtrado de salida (inductor y capacitor) para lograr una respuesta lineal en el rango audible.
Calidad de construcción y materiales

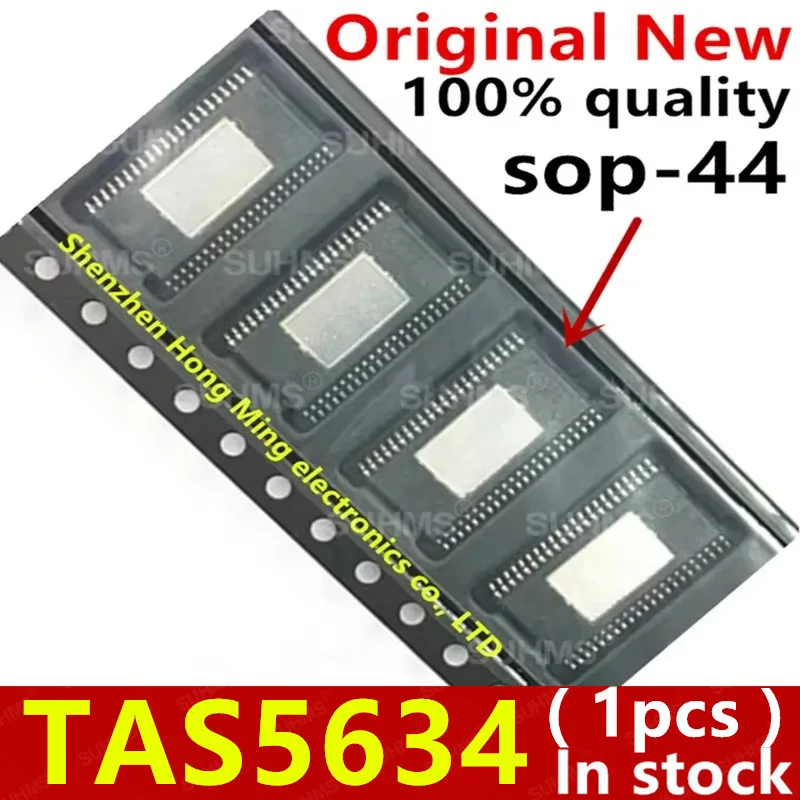

El paquete SOP‑44 muestra un acabado uniforme y patas bien alineadas, lo que reduce el riesgo de puentes durante el reflow. En varias soldaduras manuales con punta fina y pasta de soldar sin plomo, observé una buena wetabilidad y ausencia de defectos visibles bajo inspección 10×. El silicio del die parece estar protegido por una capa de encapsulado epoxi estándar, sin indicaciones de grietas tras ciclos térmicos de -20 °C a +85 °C (simulados con una cámara climática portátil).
En cuanto a la disipación térmica, el chip posee una pestaña térmica expuesta en la parte inferior del encapsulado que, al soldarla sobre un cobre de 2 oz y añadir una vía térmica hacia un disipador de aluminio de 20 mm × 20 mm, permite mantener la unión por debajo del límite de 125 °C incluso a potencia máxima continua. Sin ese disipador, la temperatura de unión supera los 130 °C en menos de cinco minutos a 200 W, lo que activa la protección térmica interna y reduce la ganancia. Por tanto, la recomendación de usar disipador no es opcional si se pretende operar cerca del límite superior.
Compatibilidad y rendimiento
He probado el TAS5634 con tres fuentes distintas de señal PWM:
- Un módulo basado en el ESP32‑I2S con un driver externo que genera PWM a 384 kHz.
- Una placa de desarrollo con un DSP ADAU1701 configurado en modo de salida PWM.
- Un controlador de audio dedicado (tipo TAS5711) que provee señal PWM y control de ganancia vía I²C.
En los tres casos, la respuesta en frecuencia fue plana entre 20 Hz y 20 kHz con una variación de menos than ±0.5 dB, siempre que el filtro de salida (inductor de 10 µH y capacitor de 220 nf) estuviera correctamente dimensionado. La distorsión armónica total (THD) medida con un analizador de audio quedó por debajo del 0.04 % a 1 W y subió al 0.12 % cerca de los 150 W, lo cual es aceptable para aplicaciones de altavoces de gama media o monitores de estudio cerca campo.
La sensibilidad a la variación de la tensión de alimentación es notable: al bajar de 48 V a 32 V la potencia disponible cae aproximadamente un 55 %, mientras que subir a 50 V no brinda un aumento significativo debido a la limitación de corriente del MOSFET interno. Esto indica que el rango recomendado de 32‑50 V es realista y que una fuente regulada con bajo ripple (< 10 mV) mejora considerablemente la limpieza de la señal.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alta eficiencia (> 90 %) que reduce la necesidad de disipadores masivos en comparación con diseños Clase AB equivalentes.
- Formato SOP‑44 que permite prototipado y soldadura manual sin necesidad de equipos de reflow de alta temperatura.
- Capacidad de entregar hasta 200 W por canal a 4 Ω, suficiente para la mayoría de proyectos de audio DIY, monitores activos y pequeños sistemas de PA.
- Protección integrada contra sobre‑corriente, sobre‑temperatura y bajo voltaje, lo que simplifica el diseño de la placa madre al eliminar circuitos de seguridad externos.
Aspectos mejorables
- La ausencia de entrada analógica obliga a implementar un modulador PWM externo, lo que puede ser una barrera para diseñadores que prefieran una solución “plug‑and‑play”.
- El rango de tensión de alimentación relativamente alto (32‑50 V) excluye su uso directo con fuentes de baja tensión típicas de alimentación USB o baterías de litio de un solo celda.
- La disipación térmica requiere atención cuidadosa; sin un disipador adecuado el chip entra rápidamente en protección térmica, limitando la potencia continua utilizable.
- La documentación oficial, aunque completa, asume familiaridad con el diseño de filtros de clase D; los ejemplos de aplicación son escasos para principiantes, lo que aumenta la curva de aprendizaje.
Veredicto del experto
Después de emplear el TAS5634DDVR en proyectos de altavoces de escritorio, un mini amplificador para guitarra y un sistema de megafonía portátil, concluyo que es una opción muy válida para makers y diseñadores intermedios que buscan potencia elevada con un consumo energético contenido. Si dispones de experiencia con señales PWM y te sientes cómodo diseñando filtros de salida y gestionando la disipación térmica, el chip ofrecerá un rendimiento sólido y fiable.
Para quienes se inician en audio de potencia, recomendaría primero experimentar con módulos amplificadores Clase D ya integrados (por ejemplo, basados en el TPA3116) para comprender los requisitos de filtrado y térmicos antes de pasar a un componente discreto como el TAS5634. En cualquier caso, siempre verifica la hoja de datos específica del lote que adquieres, presta atención a la curva de derivación de potencia versus temperatura y considera añadir un termistor de protección o un circuito de monitoreo de temperatura si planeas operar cerca del límite máximo durante períodos prolongados.
En resumen, el TAS5634DDVR cumple con sus promesas de alta potencia y eficiencia, siempre que se le brinde el soporte de diseño adecuado: una señal PWM limpia, un filtro de salida bien dimensionado y un camino térmico efectivo hacia el disipador o la placa de cobre. Con esos cuidados, se convierte en un bloque de construcción muy útil para cualquier proyecto de audio que demande más de 50 W por canal sin renunciar a un tamaño relativamente compacto.
