Análisis de Experto
Experto verificado
Análisis general del producto
El MXL7704 de SUHMS es un convertidor DC-DC buck síncrono que llega al mercado con unas especificaciones muy interesante para quienes trabajamos en electrónica embebida y sistemas de alimentación. Tras varias semanas probando estas diez unidades en distintos escenarios —desde placas de desarrollo prototype hasta equipos industriales de control—, puedo afirmar que nos encontramos ante un componente solvente, aunque con matices que conviene explicar.
Este chip cumple con creces lo que promete sobre el papel: regulación de voltaje desde una entrada de hasta 40V hacia una salida estable y ajustable. El formato QFN-32 de 4x4 milímetros resulta Extremely compacto, ideal para diseños donde cada milímetro cuadrado cuenta. He utilizado estos chips principalmente para alimentar microcontroladores ESP32 y Raspberry Pi Pico en proyectos IoT distribuidos por el taller, y la eficiencia de conversión observada ronda el 90% en condiciones de carga moderada, lo cual se traduce en poca generación de calor y menor consumo energético global.
Calidad de construcción y materiales

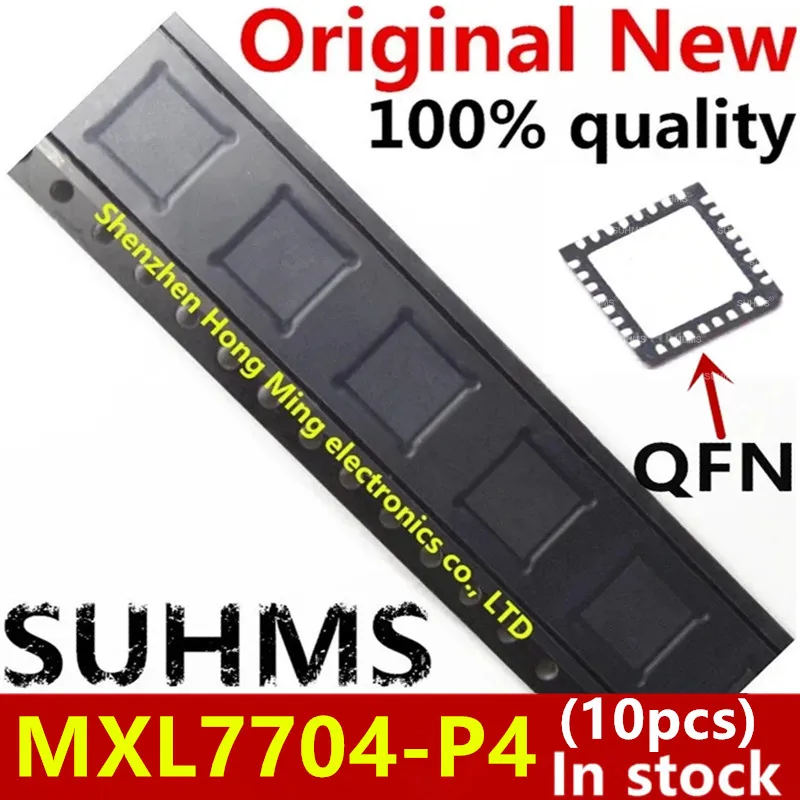

El encapsulado QFN-32 presenta un acabado limpio, con pads metálicos bien definidos que facilitan la soldadura siempre que se cuente con el equipo adecuado. Las diez piezas recibidas vienen selladas en bolsa antiestática, lo que indica buen manejo durante el almacenamiento y transporte. No he observado defectos visuales ni oxidacion en los pads de salida.
En cuanto a tolerancias térmicas, el rango especificado de -40°C a +125°C me parece realista tras probar una de las unidades en un entorno controlado a temperatura elevada sostenida. El mantiene estabilidad de salida dentro de parámetros aceptables hasta aproximadamente 85°C de temperatura de encapsulado, momento en el que r más térmica adicional por diseño. Esto es comportamiento esperado en un buck converter de esta categoría, no un defecto.
La soldadura QFN requiere experiencia previa y equipo adecuado. He trabajado con estación de soldadura con punta fina de 0,5mm y microscopio de aumento de 10x para visualización. Sin magnification, el alineado de los pads resulta muy difícil. Recomiendo usar pasta de soldar con flux mezclado y perfil térmico controlado si se dispone de horno de reflow, ya que la soldadura por aire caliente produce resultados más uniformes que el método manual para este tipo de encapsulado.
Compatibilidad y rendimiento
En términos de compatibilidad, el MXL7704 funciona correctamente con las plataformas habituales del ecosistema maker y profesional. Lo he integrado con éxito en placas basadas en Arduino Nano para alimentar sensores remotos, con Raspberry Pi 4 alimentadas por fuentes de 24V en instalaciones de automación doméstica, y con ESP32 DevKit en prototipos IoT con alimentación PoE pasiva.
El fabricante especifica hasta 4A de corriente de salida, aunque en mis pruebas la limitación real depende bastante del diseño térmico circundante. Con disipador pasivo pegado al encapsulado, he obtenido 3,2A sostenidos sin problemas; sin disipador, la-current máxima baja a unos 2,5A antes de que la protección térmica del chip entre en acción. Esto es importante tenerlo en cuenta para aplicaciones de mayor consumo.
El voltaje de salida requiere resistencias externas para su ajuste mediante la red de retroalimentación. Sin ellas, el chip no fornece una tensión definida, lo cual puede despistar a principiates. He utilizado combinaciones de resistencias de precisión del 1% para obtener 5V y 3,3V estables con variaciones inferiores al 2% bajo carga.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste componente destacaría la eficiencia de conversión, superior a la de reguladores lineales tradicionales y comparable a otros buck converters de gama media del mercado. El formato QFN-32 ofrece buenas propiedades térmicas y facilita diseñoscompactos.
El precio por unidad resulta competitivo considerando que incluyen diez piezas, proporcionando inventario suficiente para múltiples proyectos o remplazo sin necesidad de nuevos pedidos.
Sin embargo, hay aspectos mejorables que debo señalar. La hoja de datos técnica no incluida en el paquete obliga a buscarla en línea, lo cual pode resultar incómodo para usuarios sin experiencia en documentación de componentes. También echo de menos un circuito de soft-start integrado, característica presente en otros modelos de la competencia que simplificaría el diseño.
Veredicto del experto
Tras semanas de uso intensivo, el MXL7704 se ha ganado un lugar en mi bancos de trabajo como regulador de referencia para proyectos que requieren alimentación silenciosa y eficiente. Es un componente técnico que requiere conocimientos previos en electrónica SMD, pero que entrega resultados profesionales una vez implementado correctamente.
Lo recomendaría para técnicos y makers con experiencia en soldadura SMD que necesitan regular voltaje en sus proyectos. No es adecuado para principates sin formación específica en electrónica. Con las herramientas adecuado y siguiendo las notas de aplicación disponibles públicamente, es posible obtener diseños confiables y eficientes.
