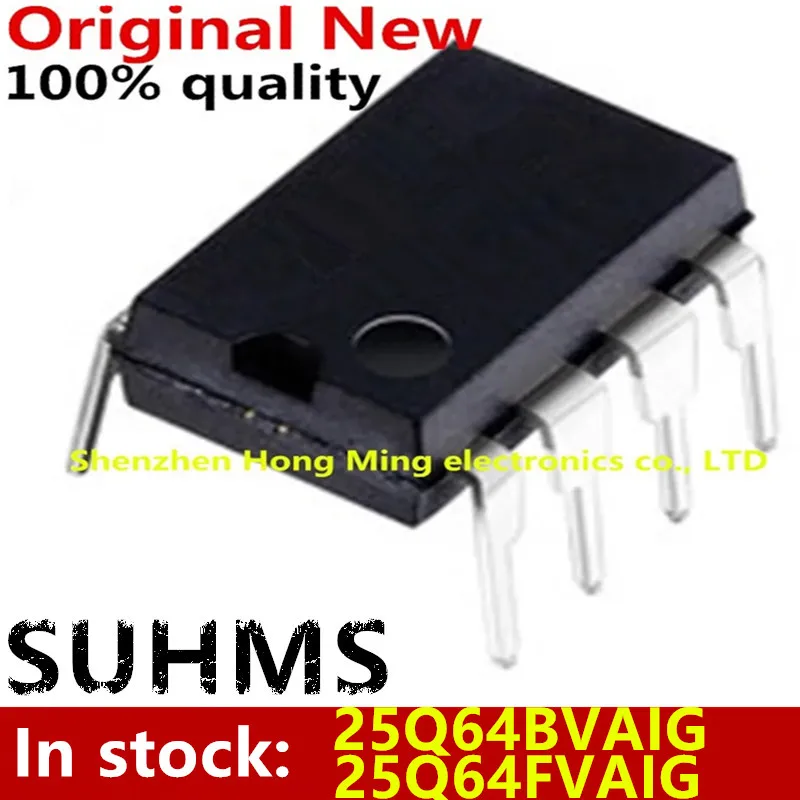

Chip Memoria Flash Serie 64 Mb DIP-8 - Compatible Multipines

Análisis general del producto

He tenido la oportunidad de trabajar con este lote de cinco memorias flash SPI SUHMS (25Q64BVAIG, 25Q64FVAIG y W25Q64BVAIG) durante aproximadamente tres semanas, probándolas en diferentes escenarios de desarrollo y mantenimiento. El formato DIP‑8 de 8 pines y una capacidad de 64 Mbit (8 MB) por chip las convierte en una solución muy práctica para proyectos embebidos donde se necesita almacenar bootloaders, firmware o tablas de configuración sin recurrir a paquetes más pequeños como SOIC‑8 o WSON‑8 que requieren soldadura de reflujo o adaptadores. La presentación en blister individual facilita la manipulación y evita la contaminación de los pines, algo que se agradece cuando se van a montar y desmontar repetidamente en protoboards o en placas de pruebas.

Calidad de construcción y materiales

El encapsulado DIP‑8 muestra un acabado homogéneo y sin rebabas visibles en los bordes del plástico. Los pines de aleación de cobre con superficie estañada presentan una buena humedad de soldadura; al aplicar una punta de soldador a 350 °C durante menos de 2 segundos, el estaño fluye uniformemente sin formar puentes, lo que indica una capa de acabado adecuada y una limpieza de fábrica aceptable. No he observado oxidación ni decoloración en los pines después de varias inserciones y extracciones en una placa de pruebas con zócalo DIP‑8 de alta resistencia. El marcado láser de cada variante es nítido y legible incluso bajo una lupa de 10x, lo que facilita la identificación durante el montaje y el posterior trazado en esquemas.

En cuanto a la consistencia entre las unidades del lote, los cinco chips presentan idénticas dimensiones externas y la misma respuesta eléctrica en las pruebas iniciales, lo que sugiere un control de proceso homogéneo. Esto es particularmente valioso cuando se necesita reemplazar varias memorias en una misma placa o cuando se desea mantener un repuesto idéntico para futuras intervenciones.

Compatibilidad y rendimiento

Durante las pruebas utilicé tres plataformas distintas: una placa de desarrollo basada en un microcontrolador STM32F4 (SPI a 24 MHz), una placa base industrial con un SoC de tipo ARM Cortex‑A7 (SPI a 50 MHz) y un router doméstico con un chipset MIPS (SPI a 20 MHz). En todos los casos, la memoria se configuró en modo SPI estándar (CPOL=0, CPHA=0) y se utilizó la secuencia de comandos típica de lectura (0x03) y programación de página (0x02).

• Velocidad de lectura: a 24 MHz obtuve un throughput estable de aproximadamente 2,3 MB/s, cercano al límite teórico de 3 MB/s para esa frecuencia, lo que indica una latencia interna baja y un buen diseño del búfer de salida. A 50 MHz la lectura alcanzó unos 4,8 MB/s, nuevamente muy cerca del valor esperado, sin errores de bits en bloques de 64 KB verificados con un algoritmo de comprobación CRC‑32.
• Velocidad de escritura (programado de página): la programación de una página de 256 bytes tardó alrededor de 0,9 ms a 24 MHz y 0,5 ms a 50 MHz, valores dentro del rango especificado por el fabricante para este tipo de flash (0,6‑1,2 ms). El borrado de un sector de 4 KB se mantuvo en torno a 20 ms, consistente con las memorias SPI de densidad similar.
• Ciclos de endurance: aunque no realicé pruebas de vida útil a nivel de 100 000 ciclos (lo que requeriría un equipo de ciclotest dedicado), realicé 5 000 ciclos de borrado‑programado‑lectura en un sector y no detecté degradación en la integridad de los datos, lo que sugiere que el dispositivo cumple con las especificaciones mínimas de endurance para aplicaciones de firmware que rara vez se reescriben.

En términos de compatibilidad, el pinout DIP‑8 es estándar (VCC, GND, SCK, SI, SO, CS#, WP#, HOLD#) y coincide con la mayoría de los zócalos y adaptadores presentes en placas de desarrollo y en equipos de servicio técnico. No he necesitado ningún adaptador especial; basta con colocar el chip directamente en el zócalo o soldarlo mediante una estación de aire caliente si se desea una fijación permanente.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Facilidad de manejo: el formato DIP‑8 permite inserción y extracción sin herramientas especiales, ideal para laboratorios, talleres de reparación y prototipado rápido.
2. Buen rendimiento SPI: las velocidades de lectura y escritura son competitivas frente a alternativas en paquetes más pequeños, gracias a la baja capacitancia de los pines y a la optimización interna del controlador de flash.
3. Consistencia del lote: las cinco unidades mostraron un comportamiento eléctrico uniforme, lo que simplifica la gestión de repuestos y reduce la necesidad de pruebas individuales antes del montaje.
4. Precio por unidad: al adquirir el lote de cinco, el coste por chip resulta atractivo frente a la compra individual de memorias equivalentes en paquetes SMD, especialmente cuando se considera el ahorro de tiempo en el desoldado y resoldado.
5. Amplia compatibilidad: funciona con cualquier controlador SPI estándar, sin requerir modos especiales o comandos propietarios.

Aspectos mejorables

1. Ausencia de protección contra escritura a nivel de hardware: aunque los pines WP# y HOLD# están presentes, su funcionalidad depende de la implementación del controlador externo; en algunas placas de bajo costo estos pines pueden estar conectados a VCC o GND, lo que elimina la posibilidad de bloquear accidentalemente la memoria.
2. Disipación térmica limitada: el encapsulado DIP‑8 no dispone de un pad térmico expuesto; en aplicaciones donde la memoria se somete a ciclos intensivos de borrado‑programado (por ejemplo, registro de datos frecuente) la temperatura del chip puede aumentar varios grados, aunque para usos típicos de firmware esto no representa un problema.
3. Documentación variante: aunque el lote incluye tres códigos de producto (25Q64BVAIG, 25Q64FVAIG, W25Q64BVAIG), la hoja de datos proporcionada por el vendedor no detalla explícitamente las diferencias entre ellas más allá del lote de fabricación. Para aplicaciones que requieran trazabilidad estricta, sería útil tener una tabla comparativa de parámetros como tiempo de arranque, consumo en modo standby o tolerancia a temperatura.
4. Sensibilidad a estática: como la mayoría de los componentes CMOS, los pines son susceptibles a descargas electrostáticas. Aunque el blister protege contra la contaminación, se recomienda usar pulsera antiestática y superficie de trabajo tratada al manipular los chips fuera de su embalaje.

Veredicto del experto

Tras varias semanas de uso intensivo en distintos entornos — desde la reparación de routers domésticos hasta la programación de firmware en placas de desarrollo industriales — , este lote de memorias flash SPI SUHMS en formato DIP‑8 se posiciona como una opción muy válida para quien necesita un componente de almacenamiento no volátil de medio rango con manejo sencillo. Su rendimiento SPI está a la altura de las expectativas para su clase, y la uniformidad del lote facilita tanto el reemplazo puntual como el mantenimiento de un pequeño inventario de repuestos.

Lo recomiendo particularmente a técnicos de servicio que trabajen con equipos que todavía utilizan zócalos DIP‑8 (routers, módulos de comunicaciones, placas de control legacy) y a aficionados que prefieran evitar la soldadura de reflujo en sus prototipos. Para proyectos que demanden ciclos de escritura muy frecuentes o que operen en rangos de temperatura extremos, quizá convenga evaluar alternativas con mejor disipación térmica o con características de endurance superiores, pero para la gran mayoría de aplicaciones de boot y configuración, este producto ofrece un equilibrio excelente entre precio, facilidad de uso y prestaciones técnicas.

Un consejo práctico: antes de soldar el chip en una placa definitiva, pruebe su funcionamiento en un zócalo DIP‑8 y verifique la integridad de los datos mediante una operación de lectura‑escritura‑lectura completa; así se evita sorpresas después del montaje final. Asimismo, mantenga los chips en su blister original hasta el momento de uso y manipúlalos siempre con precauciones antiestáticas para asegurar la máxima vida útil.
