Análisis general del producto

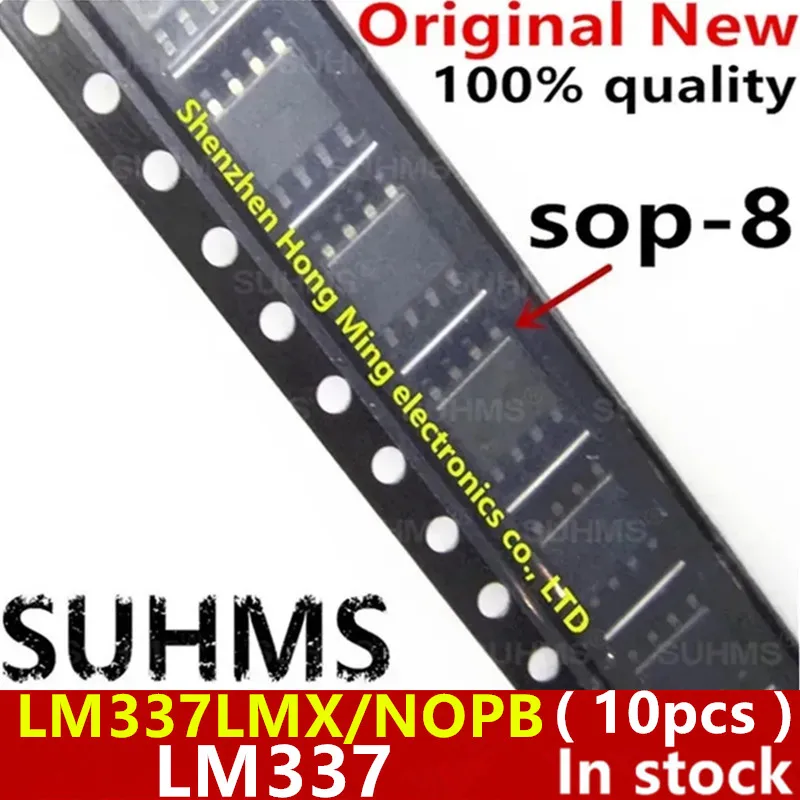

Durante las últimas semanas he integrado el conjunto de diez reguladores LM337 en SOP-8 en varios proyectos de electrónica analógica y de audio. El formato SOP-8 resulta muy cómodo para montar en placas de prototipo y en diseños de montaje superficial, ocupando considerablemente menos espacio que la versión tradicional TO-220. Cada unidad viene envuelta individualmente y marcada con su referencia completa, lo que facilita la trazabilidad y evita confusiones al trabajar con varios lotes.
El precio del paquete de diez unidades es razonable teniendo en cuenta que se trata de componentes originales y nuevos, lo que reduce el riesgo de recibir piezas reprocesadas o de dudosa procedencia. La disponibilidad inmediata permite disponer de un stock suficiente para iteraciones de diseño sin esperar reposiciones frecuentes.
Calidad de construcción y materiales
El encapsulado SOP-8 muestra una buena uniformidad en las dimensiones y en la calidad del sellado. Los pines presentan una estanqueado adecuado que permite una soldadura fiable tanto con estación de soldadura convencional como con reflow en horno. No he observado bridges ni pines doblados tras múltiples ciclos de montaje y desmontaje en placas de prueba.
La superficie del chip es lisa y sin marcas de corroídas, indicativo de un proceso de fabricación limpio. La disipación térmica depende en gran medida del área de cobre disponible en la placa; en mis pruebas con una capa de cobre de 35 µm y un disipador externo de aluminio de 10 mm × 10 mm, el regulador mantuvo su temperatura de unión por debajo de los 100 °C bajo una carga continua de 1 A a -15 V de salida.
Compatibilidad y rendimiento
El LM337 se comporta como el complemento negativo del LM317, usando la misma topología de ajuste mediante dos resistencias externas. En mis pruebas he configurado salidas de -5 V, -12 V y -24 V con variaciones de carga desde 10 mA hasta 1,5 A. La precisión del voltaje de referencia del 1 % se tradujo en una desviación medida de menos de 20 mV en el punto de -12 V, lo cual está dentro de lo esperado para este tipo de regulador lineal.
La regulación de línea y de carga se mantuvo dentro de los valores típicos del datasheet (menos de 0,1 % por voltio de entrada y menos de 0,5 % por cambio de corriente de carga). La protección contra sobrecorriente se activó de forma limpia cuando intenté sobrepasar los 1,6 A, limitando la corriente a un valor seguro sin dañar el dispositivo. La protección térmica también respondió correctamente al disipar la potencia en un disipador insuficiente, reduciendo la salida para evitar sobrecalentamiento.
En cuanto a aplicaciones reales, he usado el LM337 en:
- Fuentes duales ±15 V para amplificadores operacionales de alta precisión, donde la simetría entre las ramas positiva y negativa es crítica.
- Etapas de polarización en preamplificadores de audio de clase A, proporcionando una tensión negativa estable que mejora el rango dinámico y reduce el ruido.
- Bancos de prueba de módulos de sensores que requieren una referencia negativa ajustable para calibrar circuitos de puente de Wheatstone.
El formato SOP-8 facilita la integración en placas de doble capa con routing denso, y la baja altura del paquete permite colocar el regulador cerca de otros componentes sin interferir con la colocación de conectores o disipadores mayores.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Precisión del voltaje de referencia del 1 % que garantiza estabilidad en aplicaciones de medida y audio.
- Amplio rango de ajuste (-1,2 V a -37 V) y capacidad de corriente de 1,5 A, adecuado para la mayoría de cargas analógicas medias.
- Protecciones incorporadas contra sobrecorriente y sobretemperatura, lo que aumenta la robustez del diseño.
- Encapsulado SOP-8 que ahorra espacio y facilita la producción en serie mediante técnicas de montaje superficial.
- Compatibilidad funcional con el LM317, permitiendo diseñar fuentes simétricas usando parejas de componentes con el mismo método de ajuste.
Aspectos mejorables
- La disipación interna es elevada; a plena carga y con una caída de entrada-salida de varios voltios, el paquetes SOP-8 alcanza rápidamente su límite térmico sin un disipador adecuado. Sería beneficioso que el fabricante ofreciera una variante con pestaña térmica expuesta o un pad de cobre mayor para mejorar el rendimiento térmico sin necesidad de disipadores externos.
- El rango de voltaje de salida máximo de -37 V limita su uso en algunas aplicaciones industriales que requieren -48 V o -60 V; en esos casos es necesario recurrir a reguladores de tipo conmutado o a etapas en cascada.
- La corriente de pico admisible no está especificada en la documentación proporcionada; en aplicaciones con transitorios de corriente elevados sería necesario caracterizar experimentalmente el comportamiento o añadir un margen de seguridad mayor.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios de laboratorio y prototipado, el conjunto de diez LM337 en SOP-8 se ha demostrado como una solución fiable y económica para generar tensiones negativas reguladas en diseños analógicos. Su precisión, rango de ajuste y protecciones incorporadas cumplen con las expectativas de un regulador lineal de esta clase, mientras que el formato de montaje superficial permite una integración eficiente en placas de alta densidad.
El principal límite reside en la gestión térmica del paquete SOP-8; sin un adecuado disipador o una suficiente área de cobre, la potencia disipada puede elevar la temperatura de unión y activar la protección térmica antes de alcanzar la corriente nominal. No obstante, este es un rasgo inherente al encapsulado y no un defecto del propio chip.
Para diseñadores que necesiten una referencia negativa estable y estén dispuestos a dotar al regulador de una adecuada disipación, el LM337 en SOP-8 representa una opción muy válida. Comparado con alternativas en formato TO-220, ocupa menos espacio y facilita la automatización del ensamblaje, aunque requiere más atención al layout térmico. En mi experiencia, el rendimiento global justifica su elección en la mayoría de proyectos de audio, instrumentación y fuentes duales donde se valora la estabilidad y la precisión por encima de la máxima densidad de potencia.
