Análisis general del producto

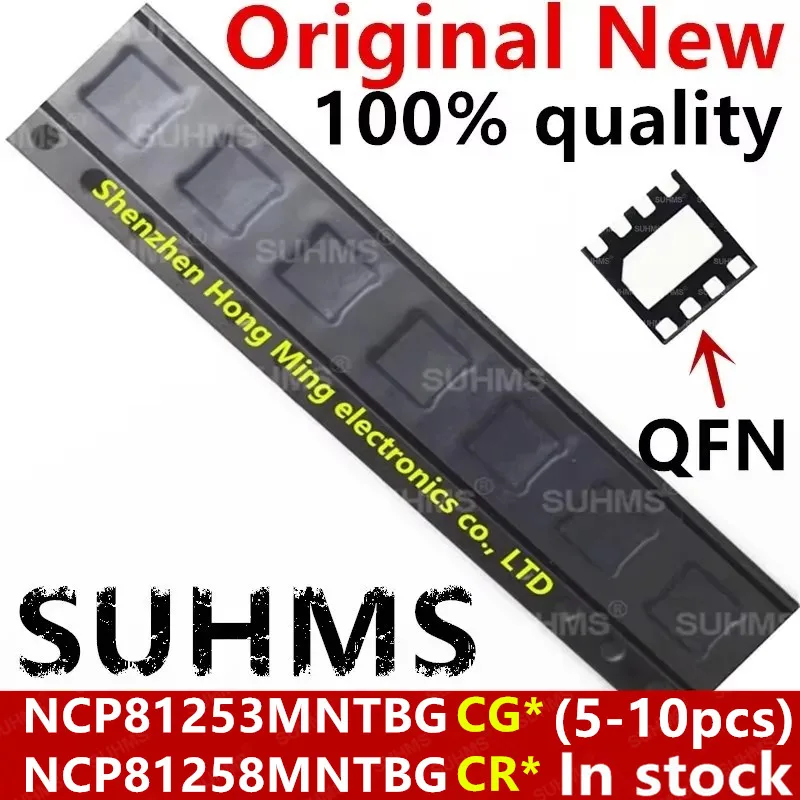

El NCP81253MNTBG de ON Semiconductor es un controlador de gestión de energía (PMIC) en formato QFN-8, concebido para regular y distribuir potencia en sistemas electrónicos. Su encapsulado compacto de 4x4 mm y su distribución de 8 pines, complementado por una pestaña térmica en la cara inferior, sugieren un enfoque de diseño orientado a minimizar tamaño y facilitar la disipación cuando se monta con un pad térmico adecuado. El fabricante lo posiciona para aplicaciones donde se requieren conversiones eficientes de voltaje, con especial énfasis en fuentes buck-boost, cargadores USB-PD, sistemas de iluminación LED y placas de desarrollo tipo Raspberry Pi o Arduino que necesiten gestión avanzada de energía. Entre las ventajas explícitas está la eficiencia superior al 90% en condiciones normales, lo que se traduce directamente en menor generación de calor y mayor autonomía en dispositivos alimentados por batería. El lote de producto incluye variantes NCP81253MNTBG y NCP81258MNTBG, con diferentes sufijos CGJ, CGE, CGP, CG, CRP, CRX y CR, indicativas de variaciones en tensiones de salida y protecciones internas.
Calidad de construcción y materiales
La elección de un encapsulado QFN-8 con una pestaña térmica inferior es coherente con la necesidad de un módulo de gestión de energía compacto que, a la vez, soporte un rendimiento razonable en plena carga. En la práctica, este tipo de packaging facilita la optimización de la disipación si se dispone de un pad térmico amplio en la PCB y se implementan vias de calor hacia capas internas. No obstante, la desventaja evidente es la dificultad de soldadura para usuarios sin equipo de reflujo o soldadura por aire caliente: el arreglo de 8 pines y la ausencia de pines visibles requieren precisión y control de planchado para evitar puentes o pasadas de soldadura indebidas. Con todo, para producción o reparación profesional, el formato es adecuado siempre que se respeten las prácticas de ensamblaje adecuadas y un diseño de huella que contemple el pad térmico y las recomendaciones de montaje del fabricante.
Compatibilidad y rendimiento
El NCP81253MNTBG está diseñado para tolerar tensiones de entrada típicas entre 3V y 5.5V, con la salida regulada según la configuración externa. Esta característica lo hace especialmente útil en diseños con baterías de litio de baja tensión, fuentes USB y otros sistemas de bajo voltaje donde se necesita una conversión eficiente y estable. La especificación de eficiencia superior al 90% en condiciones normales es significativa: implica menor calor por consumo y una mayor eficiencia global del sistema, factores críticos en dispositivos portátiles y en proyectos donde la gestión térmica es un cuello de botella.
La existencia de variantes CGJ, CGE, CGP, CG, CRP, CRX y CR indica diferencias en tensiones de salida y protecciones internas. Esto añade versatilidad, pero exige una verificación cuidadosa de la hoja de datos para asegurarse de que la salida y las protecciones cumplen con los requisitos del proyecto. En la práctica, antes de sustituir o escalar entre variantes, conviene confirmar: (1) la tensión de salida exacta; (2) el rango de carga soportado; (3) las protecciones disponibles (p. ej., limitación de corriente, OVP/OTP); y (4) la compatibilidad de pines y feedback con el diseño de la PCB. En proyectos reales de prototipado avanzado, este PMIC puede integrarse en fuentes buck-boost, en cargadores USB-PD o como regulador en estaciones de desarrollo, siempre que el diseño del feedback se adapte a la salida deseada.
En el uso práctico, recomiendo planificar con estas consideraciones: diseño de PCB que incorpore un pad térmico suficientemente grande, pistas de feedback limpias y bien separadas de trazos de alto flujo, y una ruta de alimentación que minimice la caída de tensión en el bus de entrada. En entornos donde la tensión de entrada fluctúa, la capacidad del dispositivo para mantener la regulación ante transitorios se vuelve crucial, por lo que conviene evaluar el comportamiento dinámico en pruebas de carga variable y con picos de consumo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto con disipación mejorada gracias al diseño QFN-8 y la pestaña térmica.
- Alta eficiencia (>90%) que reduce consumo y calor en aplicaciones de baja tensión.
- Versatilidad de variantes (CGJ, CGE, CGP, CG, CRP, CRX, CR) que permiten adaptar tensiones de salida y protecciones sin cambiar de encapsulado.
- Adecuado para buck-boost y para usos en USB-PD y drivers LED, lo que facilita diseños multifunción.
- Enfoque práctico para placas de desarrollo y proyectos educativos con experiencia en soldadura SMD.
Aspectos a considerar/posibles mejoras:
- La hoja de datos debe consultarse con detenimiento para confirmar la tensión de salida y las protecciones específicas de cada sufijo; la compatibilidad no siempre es directa entre variantes.
- El montaje en QFN-8 exige equipo y técnica adecuadas; para prototipos rápidos o educación, podría ser preferible optar por módulos o soluciones DIP que simplifiquen la manipulación.
- Dada la naturaleza de estas soluciones, sería útil disponer de indicaciones claras sobre límites de corriente, disipación térmica esperada y recomendaciones de layout para maximizar rendimiento en PCBs de usuario final.
- La descripción no detalla características como respuesta transitoria, ruido de salida y tolerancias exactas; en proyectos sensibles a estos parámetros, conviene verificar datashheets y, si es posible, realizar pruebas de estabilidad bajo carga dinámica.
Veredicto del experto
Si buscas una solución de gestión de energía en un entorno compacto y con alta eficiencia, el NCP81253MNTBG (y su variante NCP81258MNTBG) representa una opción sólida para diseños que requieren buck-boost o regulación en sistemas de baja tensión, siempre que se disponga de una PCB bien diseñada y de la capacidad de realizar soldadura de precisión en un paquete QFN-8. Su rendimiento teórico y sus ventajas térmicas lo hacen adecuado para proyectos donde el calor y el espacio son factores críticos. Sin embargo, para prototipado rápido o entornos educativos, podría resultar más práctico empezar con módulos o componentes en encapsulados más tolerantes a la manipulación manual.
Mi recomendación práctica: elige la variante exacta tras revisar la hoja de datos para alinear la salida y las protecciones con tu requerimiento. Diseña la PCB con un pad térmico generoso y vias de disipación, y planifica pruebas de carga y transitorios para validar la estabilidad de la regulación. Si ya tienes un diseño que exige un reemplazo directo, asegúrate de que el sufijo corresponde a la salida deseada y que la PCB mantiene la compatibilidad de feedback y protecciones. En proyectos educativos, considera alternativas más fáciles de manipular para aprender los principios de gestión de energía antes de adoptar este PMIC en un producto final.
