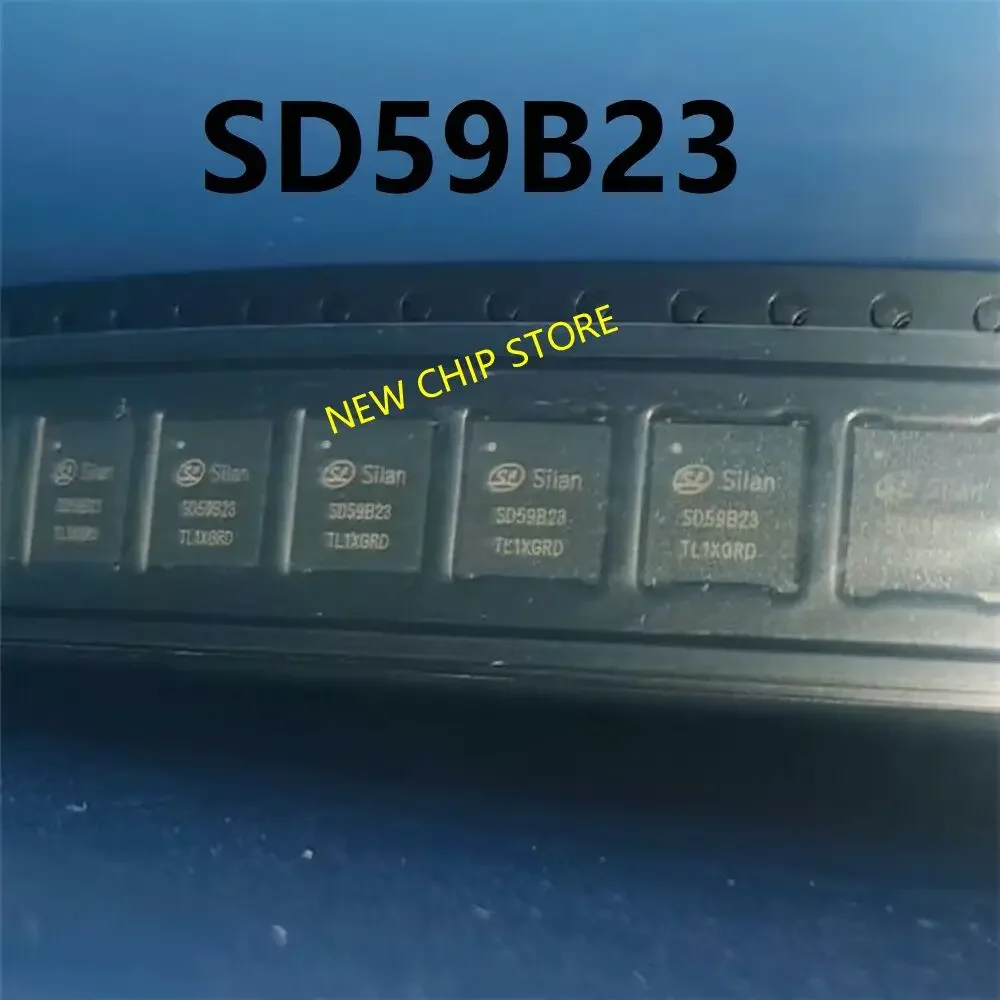

Descripción
SD59B23 es un chip controlador de doble puente H especialmente diseñado para aplicaciones de energía móvil. El SD59B23 puede manejar 8 MOSFET externos tipo N y tiene un diodo de arranque rápido integrado con una frecuencia de conmutación de 500KHz.
El rango de voltaje de entrada del amplificador de muestreo de corriente puede alcanzar de 0 a 24V, y el voltaje de desafinación calibrado tan bajo como 0.1mv puede garantizar la alta precisión de muestreo de corriente en el rango pequeño, Y la ganancia del amplificador operacional de muestreo actual se puede ajustar externamente. La salida del amplificador de muestreo de corriente es filtrada por RC externo y se puede utilizar para AD.
DCDC y LDO están integrados dentro del chip, y el voltaje de salida es de 6V y 5V respectivamente. 6V se utiliza para alimentar la parte del controlador, lo que puede proporcionar una mayor eficiencia. 5V puede proporcionar energía a la MCU. El chip también integra cuatro fuentes de corriente constante independientes para controlar el interruptor PMOS de carga.
El CHIP tiene incorporada protección contra sobrecorriente y protección contra sobrecalentamiento. Esto evita que el chip se dañe cuando la carga está sobrecargada o la temperatura es demasiado alta. El chip está empaquetado en QFN52 para minimizar la huella general de la solución.
Doble puente en H
Diodo bootstrap interno integrado
Lógica de entrada PMW independiente de 8 vías
Frecuencia de conmutación 500KHz
Amplificadores duales de muestreo de corriente de baja distorsión con ganancia ajustable externamente
Salida LDO 5V
Lógica de entrada compatible con 3,3 V y 5V
El CHIP tiene pines de control habilitados
Modo de espera de baja potencia inferior a 30uA
Interruptor PMOS de carga de control de fuente de corriente constante independiente de 4 vías integrado
Bloqueo de voltaje de entrada
Compatible con arquitectura de la serie de paquetes de baterías 2/3/4

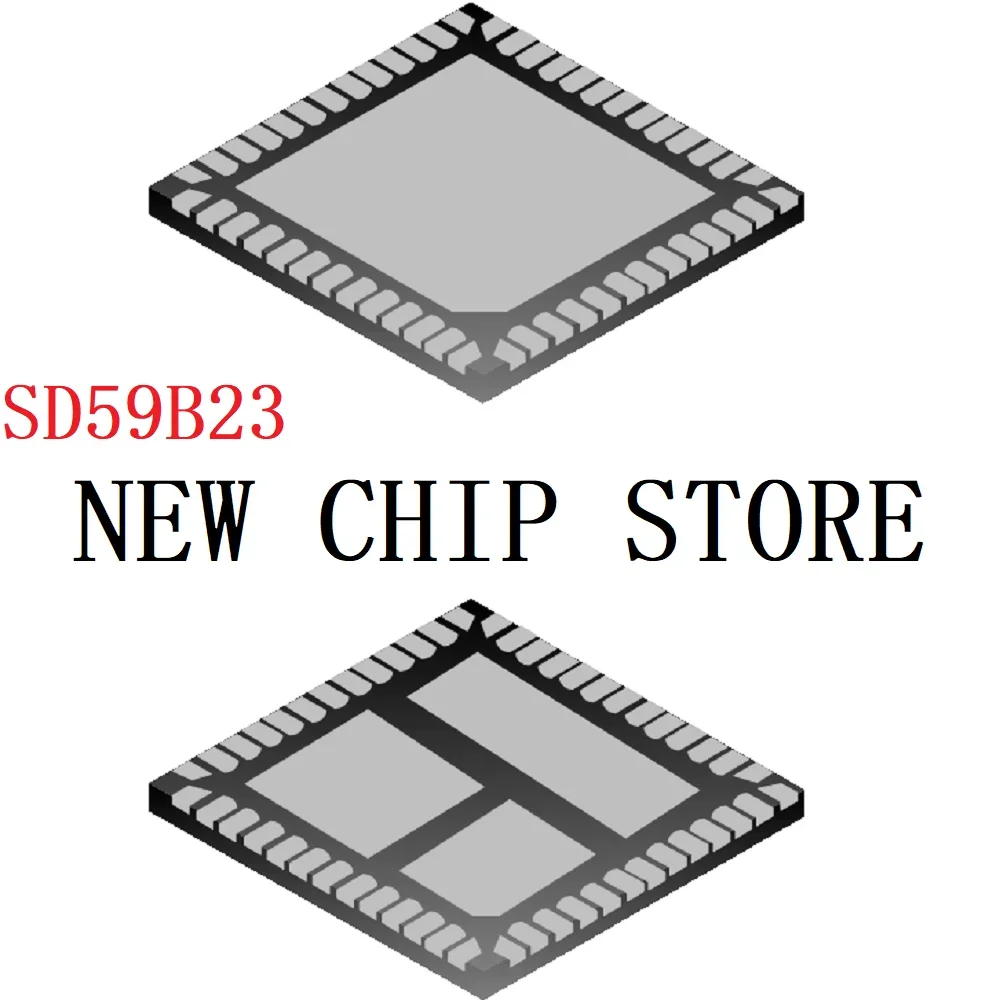

Paquete QFN52
