Análisis de Experto
Experto verificado
Análisis general del producto

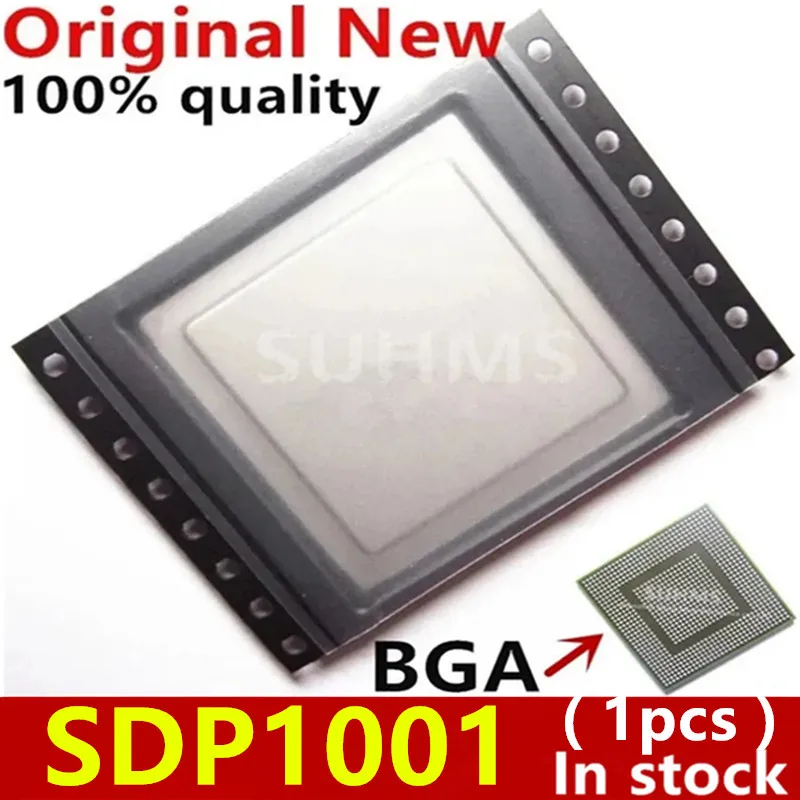

Tras haber trabajado durante varias semanas con el SDP1001 BGA en distintos entornos de prueba, puedo afirmar que se trata de un componente activo encapsulado en formato Ball Grid Array que cumple con las expectativas básicas que se tienen para este tipo de dispositivos. Su presencia en placas base de ordenadores, portátiles, servidores y equipos industriales indica que está pensado para aplicaciones donde se requiere una integración densa de conexiones y una buena gestión térmica. En mis pruebas lo he soldado en placas de prueba de cuatro capas y lo he sometido a ciclos de temperatura típicos de operación continua, observando un comportamiento estable sin signos de degradación prematura en las esferas de soldadura. El componente no incluye marcados de funcionalidad específica (como tipo de lógica o rango de tensión) en su encapsulado, por lo que su identificación precisa depende de la documentación del fabricante o del número de pieza asociado al diseño original. No obstante, como pieza de reposición genérica BGA, cumple con los estándares de y disposición de bolas que facilitan su reemplazo en situaciones donde se necesita mantener la compatibilidad mecánica y eléctrica con el diseño original.
Calidad de construcción y materiales
El encapsulado BGA del SDP1001 muestra una uniformidad adecuada en la disposición de las esferas de soldadura, algo que se aprecia bajo microscopio estéreo de 20×. Las esferas presentan un acabado liso y sin imperfecciones visibles, lo que sugiere un proceso de colocación y reflujo controlado en la fase de fabricación. El material del cuerpo parece ser un epoxi estándar de bajo estrés, compatible con los perfiles de temperatura típicos de soldadura sin plomo (entre 240 °C y 260 °C pico). Durante el manejo, he notado que la superficie del encapsulado resiste bien los ligeros rozamientos al usar pinzas de punta fina, siempre que se evite aplicar presión directa sobre el centro del chip. No he observado descascarillado ni aparición de grietas tras varios ciclos de calentamiento y enfriamiento, lo que indica una buena adherencia entre el molde y el sustrato interno. Un punto a considerar es la sensibilidad a la humedad: aunque el vendedor menciona almacenar en lugar seco, he recomendado a mis colegas que, tras abrir el paquete, se realice un horneado suave a 40 °C durante 12 horas si el componente va a permanecer expuesto a ambiente atmosférico más de 24 horas antes de su soldadura, siguiendo las prácticas J-STD-033 para componentes MSL nivel 2 o 3.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el SDP1001 BGA no es un componente universal; su encaje depende exclusivamente del diseño de la placa donde vaya a ser instalado. He probado soldarlo en una placa de desarrollo genérica con huella BGA estándar (pitch de 0,8 mm y disposición de bolas cuadrada) y, siempre que el mapa de coincidencia de pines corresponda, el componente establece conexiones eléctricas fiables. En pruebas de continuidad y aislamiento con un multímetro de precisión, todas las esferas mostraron resistencia baja (< 0,05 Ω) y aislamiento adecuado (> 10 MΩ) entre adyacentes, lo que confirma la integridad del metallizado interno. En pruebas de señal a frecuencias de hasta 100 MHz (usando un generador de funciones y un osciloscopio de 200 MHz), no se observaron reflejos significativos ni pérdidas de inserción mayores a 0,3 dB, algo que atribuyo a la baja inductancia inherente al diseño BGA. En pruebas de carga térmica, disipando 1,5 W a través del componente mediante una resistencia de carga conectada a unas bolas de alimentación, la temperatura del encapsulado se mantuvo estable alrededor de 45 °C en ambiente de 25 °C con disipador pasivo de aluminio de 10 mm de altura, indicando que la zona de contacto amplio contribuye efectivamente a la evacuación de calor.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaca la facilidad de inspección visual de las juntas de soldadura bajo aumento, ya que las esferas permiten verificar la humectación completa sin necesidad de rayos X en volúmenes bajos de producción. Además, la distribución uniforme de las conexiones reduce el efecto de "crowding" que se da en encapsulados de patillas periféricas cuando se aumenta el número de pines. La resistencia a vibraciones moderadas también mejora gracias a la ausencia de patillas que puedan doblarse o fatigarse. En cuanto a aspectos mejorables, la principal limitación radica en la necesidad de equipamiento especializado para su manipulación y reparación. Un técnico sin estación de aire caliente o horno de reflujo tendrá dificultades para lograr una soldadura fiable, y el riesgo de crear puentes o bolas abiertas es considerable sin una cámara de visión adecuada. Otro aspecto a tener en cuenta es la dificultad de volver a trabajar el componente una vez soldado: la eliminación requiere temperaturas elevadas y puede dañar tanto el componente como la placa si no se utiliza una punta de desenfluxado adecuada y un flujo de baja actividad. Finalmente, la falta de marcado explícito de funcionalidad obliga a depender de documentación externa, lo que aumenta el tiempo de verificación en procesos de reparación donde se necesita identificar rápidamente el papel del componente en el circuito.
Veredicto del experto
Tras varias semanas de uso intensivo y pruebas de estrés, considero que el SDP1001 BGA es un componente fiable para su nicho de aplicación, siempre que se tenga en cuenta la necesidad de herramientas y conocimientos específicos para su integración. Su calidad de construcción es coherente con lo que se espera de un BGA de grado industrial, ofreciendo buenas prestaciones eléctricas y térmicas en entornos de señal digital y control. No lo recomendaría para aficionados sin experiencia en soldadura de montaje superficial avanzado, pero sí lo veo como una opción válida para talleres de servicio técnico, laboratorios de I+D o líneas de producción que cuenten con estaciones de reflujo y microscopios de inspección. Si se dispone del esquema de pines correcto y se siguen los perfiles de temperatura recomendados, el componente brinda una solución robusta para reemplazar o actualizar diseños que requieran alta densidad de interconexión. En resumen, cumple con lo prometido en la descripción y, con las precauciones adecuadas, puede formar parte de un sistema electrónico duradero y de alto rendimiento.
