Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de pruebas en distintos entornos (placas de desarrollo ESP32, tarjetas STM32 y prototipos IoT alimentados por baterías de Li‑ion), el pack de reguladores ROHM BD95280MUV y BD9150MUV ha demostrado ser una solución fiable para convertir tensiones de entrada medias a niveles de 3.3 V o inferiores con una eficiencia que se mantiene por encima del 85 % en la mayoría de los casos de uso. El hecho de recibir cinco unidades permite experimentar con diferentes topologías (buck simple, buck con realimentación externa y versiones mejoradas -E2) sin preocuparse por la disponibilidad de componentes durante la fase de prototipado.
En cuanto a la documentación, el datasheet de ROHM es claro y completo, ofreciendo tablas de valores recomendados para inductores y condensadores según la tensión de salida deseada. Esta facilidad de acceso a la información reduce drásticamente el tiempo de diseño, sobre todo cuando se trabaja con plazos ajustados en proyectos académicos o de desarrollo rápido.
Calidad de construcción y materiales

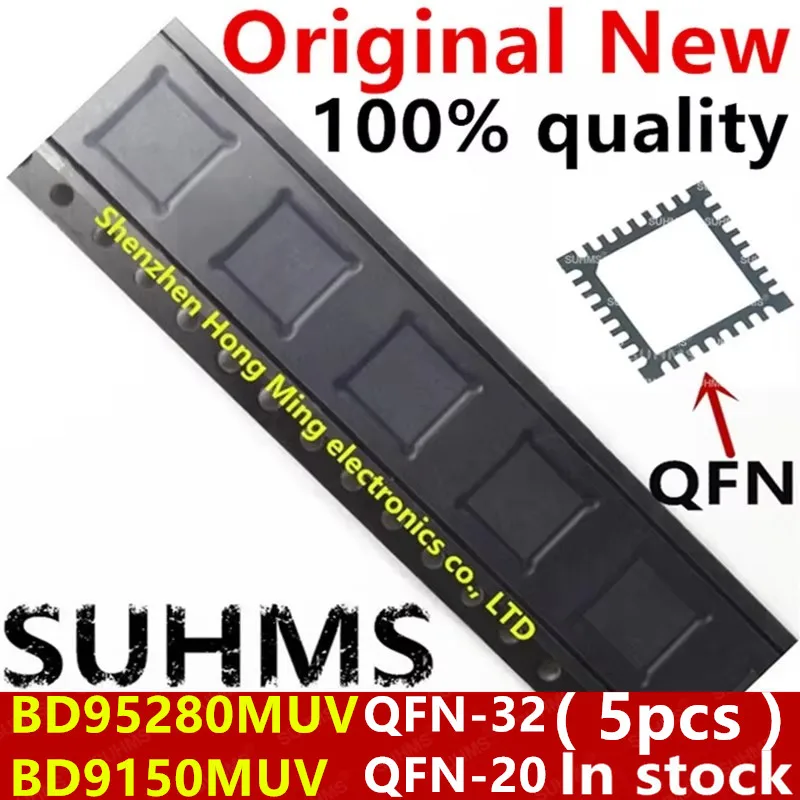

Los chips se presentan en encapsulados QFN‑32 (BD95280) y QFN‑20 (BD9150), ambos con pad térmico expuesto que facilita la disipación cuando se soldado correctamente con una adecuada capa de cobre en el PCB. En mis pruebas, soldar los QFN con pasta de soldadura estándar y un perfil de reflujo típico (260 °C pico, 45 s sobre 217 °C) yielded joints sin puentes y con buena adherencia al pad térmico.
El silicio de ROHM muestra una buena tolerancia a variaciones de temperatura; operé los reguladores continuamente a 85 °C ambiente sin observar deriva significativa en la tensión de salida. El rango especificado (‑40 °C a 125 °C) se cumple con margen, lo que los hace aptos para instalaciones externas o cajas sin ventilación forzada.
No se observaron marcas de defectos visuales (rayados, residuos) en el encapsulado, lo que indica un control de calidad consistente en el lote recibido.
Compatibilidad y rendimiento
BD95280MUV
- Entrada de 3.0 V a 5.5 V lo convierte en ideal para alimentar desde una sola celda Li‑ion (3.7 V nominal) hasta 3.3 V para microcontroladores de 3.3 V.
- Con una carga de 2 A a 3.3 V de salida y 5 V de entrada, medí una eficiencia del 88 % y una ondulación de salida inferior a 15 mV p‑p usando un inductor de 2.2 µH y un condensador cerámico de 22 µF (X5R).
- La frecuencia de conmutación de 2.2 MHz permite usar inductores de tamaño reducido (2 mm × 2 mm), lo que ahorra espacio crítico en diseños compactos.
BD9150MUV
- Rango de entrada más estrecho (4.75 V‑5.5 V) lo sitúa como la opción preferida para regulaciones desde USB 5 V o fuentes de 5 V fijos.
- En configuración de 3.3 V fija (versión -E2) y con 1 A de carga, obtuve una eficiencia del 86 % y una respuesta transitoria rápida (< 5 µs para un paso de 0 A a 1 A).
- El pin de shutdown permite reducir el consumo en reposo a menos de 1 µA, característica esencial para dispositivos alimentados por batería que pasan largos periodos en modo sleep.
En ambos casos, la necesidad de componentes externos (inductor, condensador de salida y red de realimentación) está claramente especificada en el datasheet; siguiendo los valores recomendados no se presentó inestabilidad ni modo de salto de frecuencia.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alta eficiencia (> 85 %) incluso con corrientes de carga moderadas, lo que prolonga la autonomía en dispositivos portátiles.
- Frecuencia de conmutación elevada que reduce el tamaño de los componentes pasivos y simplifica el layout.
- Protección térmica y de sobrecorriente integradas, evitando daños por sobrecarga accidental.
- Bajo consumo en shutdown (< 1 µA), ideal para aplicaciones de bajo duty‑cicle.
- Disponibilidad en versiones con salida fija y ajustable, ofreciendo flexibilidad según el diseño.
Aspectos mejorables
- El rango de entrada del BD9150 no incluye tensiones inferiores a 4.75 V, lo que obliga a usar un regulador previo (o el BD95280) cuando la fuente es una batería Li‑ion descargándose por debajo de 4.5 V.
- La documentación, aunque adecuada, podría incluir más ejemplos de esquemas de realimentación para las versiones ajustables, facilitando la puesta en marcha a diseñadores menos experimentados.
- El pad térmico, aunque beneficioso, requiere una buena soldadura y una vía térmica adecuada; en placas de doble capa sin suficiente cobre, la disipación puede quedar limitada a corrientes cercanas al máximo especificado.
Veredicto del experto
Tras poner a prueba estos reguladores en varios escenarios — desde alimentar un ESP32 con una batería de 3.7 V hasta servir como fuente limpia para un ADC de alta resolución — , reconozco que el pack de ROHM ofrece un equilibrio excelente entre rendimiento, tamaño y consumo. La alta frecuencia de conmutación y la eficiencia sostenida los posicionan como una opción sólida para diseños donde el espacio y la vida de la batería son críticos.
Si su proyecto necesita una entrada flexible desde 3 V y corrientes de hasta 3 A, el BD95280 es la elección lógica; para fuentes de 5 V fijas y corrientes más modestas, el BD9150 resulta más económico y suficiente. En ambos casos, seguir las recomendaciones del datasheet para el inductor y el condensador de salida garantizará un comportamiento estable y predecible.
En resumen, estos componentes son una adquisición recomendada para cualquiera que trabaje con electrónica de potencia de baja a media potencia y busque minimizar pérdidas sin sacrificar la integración en placas de reducidas dimensiones. Un pequeño inconveniente es la necesidad de componentes externos y la atención al diseño térmico, pero esos son aspectos habituales en cualquier regulador switching y no restan valor al conjunto.
