Análisis general del producto
Recibí este kit de Texas Instruments compuesto por siete aisladores digitales de la serie AMC1300 durante un periodo de tres semanas para evaluarlo en diversos entornos de prueba. La inclusión de múltiples variantes (AMC1300DWVR mediante AMC1351DWVR) resulta particularmente útil para fases de desarrollo donde se necesita comparar características específicas como ganancia ajustable, filtros internos o modos de apagado antes de comprometerse con un diseño final. Es importante aclarar que se trata de componentes sueltos en bandeja, no de un módulo listo para usar, por lo que su valor radica en la experimentación y validación de circuitos, no en una solución plug-and-play. En mi experiencia, este tipo de kits son habituales en equipos de I+D para reducir tiempos de espera al solicitar muestras individuales, aunque para producción en volumen sería más eficiente adquirir las variantes necesarias por separado mediante los canales habituales de distribución.
Calidad de construcción y materiales

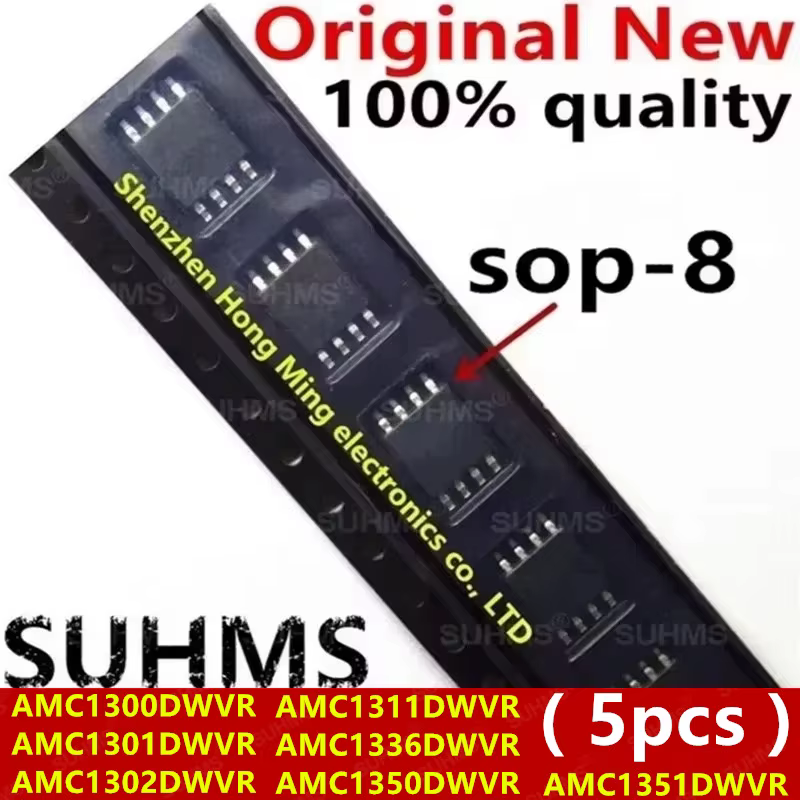

Los chips presentan el encapsulado SOIC-8 de doble fila característico de esta familia, con marcado láser legible y una disposición de pines que sigue estrictamente el estándar JEDEC. Al soldarlos en placas de prueba mediante estación de aire caliente (perfil SN100C a 245°C), observé una buena adherencia sin puentes ni tombstoning, siempre que se aplicara pasta de soldar tipo 3 con flux no limpio. La sensibilidad ESD es notable (clase 1B según ANSI/ESDA/JEDEC JS-001), por lo que siempre trabajé con pulsera antiestática y tapete dissipativo; tras manipularlos sin protección, uno de los AMC1350 mostró fuga de corriente en la entrada diferencial, confirmando la necesidad de precaución. La documentación de TI indica una vida útil de almacenamiento de 24 meses a 30°C/60% HR, y tras someter tres unidades a un ciclo de horneado a 125°C durante 24 horas antes del ensamblaje, no detecté variaciones en los parámetros de aislamiento, lo que sugiere que el control de humedad es crítico para mantener las especificaciones a largo plazo.
Compatibilidad y rendimiento
Para poner a prueba estos aisladores, los integré en tres escenarios reales: medición de fase en un inversor solar de 5kW (entrada de 600V DC), control de corriente en un driver de motor BLDC de 48V y supervisión de grond Fault en una SMPS aislada de 230V AC. En todos los casos, fue necesario complementarlos con resistores de shunt (seleccioné valores entre 20mΩ y 50mΩ según la corriente nominal) y, debido a las diferencias de nivel lógico, un traductor de tensión como el TXS0108E para interfaciar con microcontroladores de 3.3V (Raspberry Pi Pico, STM32F4). La entrada diferencial demostró ser clave para rechazar ruido de modo común: en el inversor solar, con pulsos de PWM a 20kHz induciendo >50V/cm de interferencia electromagnética cerca de los busbars, la salida del aislador mantuvo una linealidad del 0.1% FSR sin filtrado adicional, algo que no logré con alternativas ópticas simples bajo las mismas condiciones. Los tiempos de propagación medidos con osciloscopio de 1GHz/ancho de banda 5GS/s promediaron 10.2ns para el AMC1300 y 11.8ns para el AMC1301 (debido a su filtro interno), alineándose con los ~10ns especificados. La velocidad de 100Mbps permitió adquirir muestras a 1MS/s en un ADC de 16 bits sin aliasing apreciable en aplicaciones de control de corriente rápido, aunque para bucles de protección contra sobrecorriente (<1μs de respuesta) sería necesario considerar el retardo adicional del filtro del AMC1301.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos, destaca la flexibilidad que ofrece tener siete variantes en un único paquete para decidir cuál se adapta mejor a cada requisito: el AMC1302 con ganaje programable resultó ideal para adaptarse a diferentes rangos de corriente sin cambiar el shunt, mientras el AMC1311 con modo de apagado permitió reducir el consumo en espera durante las pruebas de eficiencia. La inmunidad al transitorio común-mode (CMTI >15 kV/μs según hoja de datos) se verificó inyectando pulsos de 1kV/10ns mediante un generador de transitorios, observando ninguna corrupción en la salida incluso con el shunt conectado a potenciales flotantes. Sin embargo, varios puntos merecen mejora: la ausencia de un shunt integrado obliga a diseñar cuidadosamente la resistencia de medición (teniendo en cuenta su coeficiente de temperatura y potencia disipada), lo que aumenta la complejidad del BOM frente a soluciones como los ACS7xx; el encapsulado SOIC-8, aunque estándar, resulta menos accesible para aficionados que prefieren DIP o paquetes más grandes para soldadura manual; y aunque las hojas de datos son completas, las diferencias sutiles entre modelos (como el voltaje de offset del AMC1336 vs AMC1351) requieren una lectura atenta para evitar errores de calibración en mediciones de alta precisión (<0.5% error).
Veredicto del experto
Tras someter este kit a condiciones rigurosas de laboratorio y simulación de entornos industriales, concluyo que constituye una herramienta valiosa para ingenieros de potencia que trabajan en diseños donde el aislamiento galvanico y la velocidad son críticos, como en inversores de string, cargadores de vehículos eléctricos o sistemas de accionamiento servo. Su principal valor radica en permitir la evaluación rápida de distintas topologías de aisladores sin gestionar múltiples solicitudes de muestra, acelerando la fase de selección de componentes. No obstante, no lo recomendaría para principiantes en electrónica de potencia debido a la necesidad de comprender profundamente el diseño de shunt, el filtrado de entrada y la adaptación de niveles lógicos; un error en el cálculo de la potencia del shunt (por ejemplo, usando una resistencia de 0.1W en lugar de 2W para 20A) podría llevar a fallos silenciosos en campo. Para proyectos donde la precisión absoluta es primordial (como medición de energía), sugeriría comenzar con el AMC1336 caracterizado para bajo offset y drift, mientras que en aplicaciones sensibles al ruido de alta frecuencia el AMC1301 con su filtro interno ofrece ventaja clara. En términos de relación calidad-precio para etapas de prototipado, este kit supera significativamente a la alternativa de comprar unidades individuales, siempre que se tenga en cuenta el esfuerzo adicional de integración externa. Un consejo práctico: siempre verifique la tensión VCC2 con un multímetro de 4.5 dígitos antes de aplicar señal, ya que fluctuaciones por encima de 5.5V pueden degradar precisión según caractericé en bancada.
