Descripción

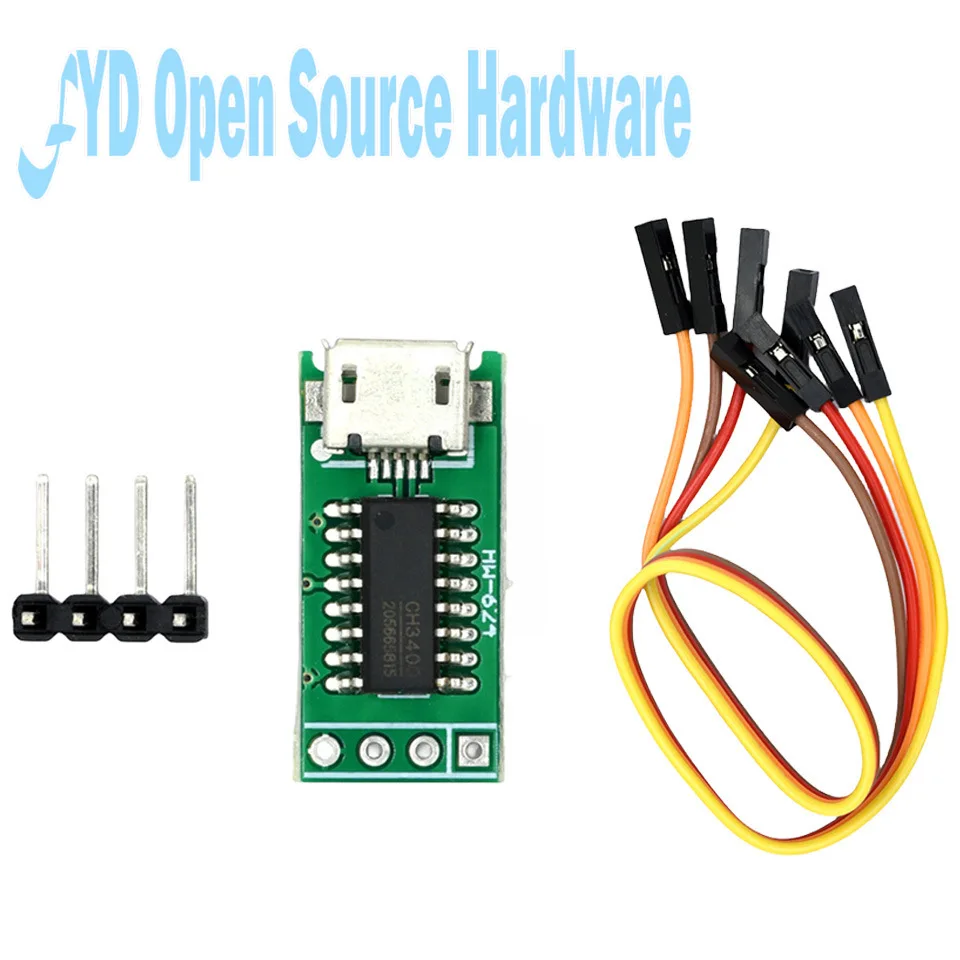

Descarga del ISP USB CH340C al módulo serie TTL 51 STM32 Micro
Un módulo serie USB a TTL de tamaño muy pequeño, el módulo utiliza una interfaz Micro USB, compatible con el cable de datos de Android, el ancho del módulo y el ancho del enchufe del cable de datos de Android, insertado directamente en el conector Micro USB de la línea de datos para usar, muy pequeño y conveniente.En comparación con el uso de un conector macho USB tipo A conectado directamente a la PC del módulo USB a TTL, este módulo permite conectar la placa de desarrollo y otros dispositivos serie de manera más conveniente.

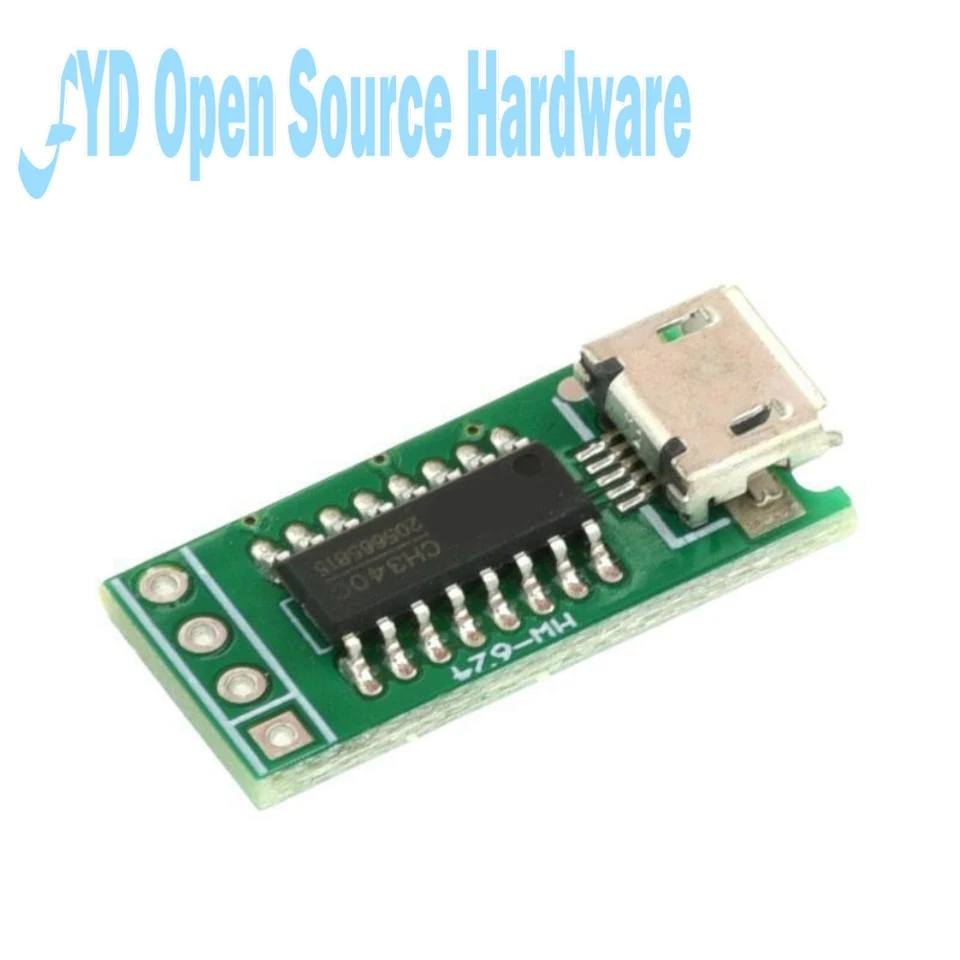

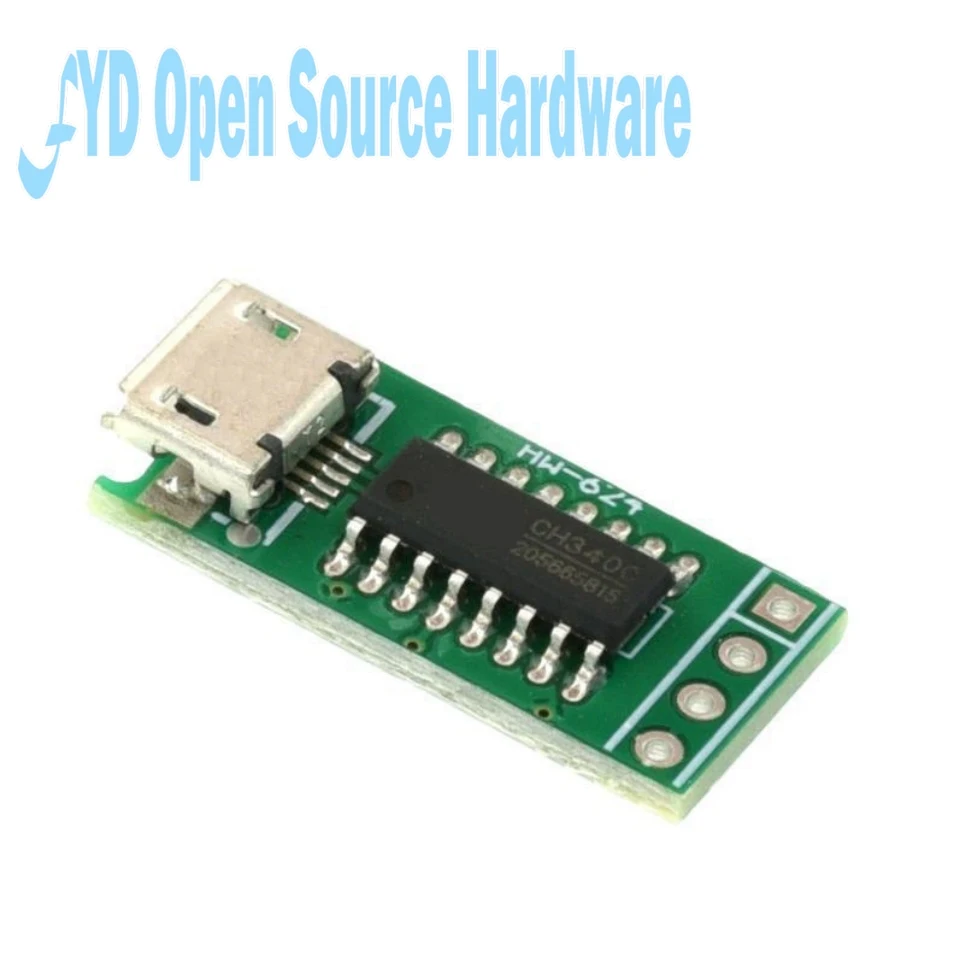

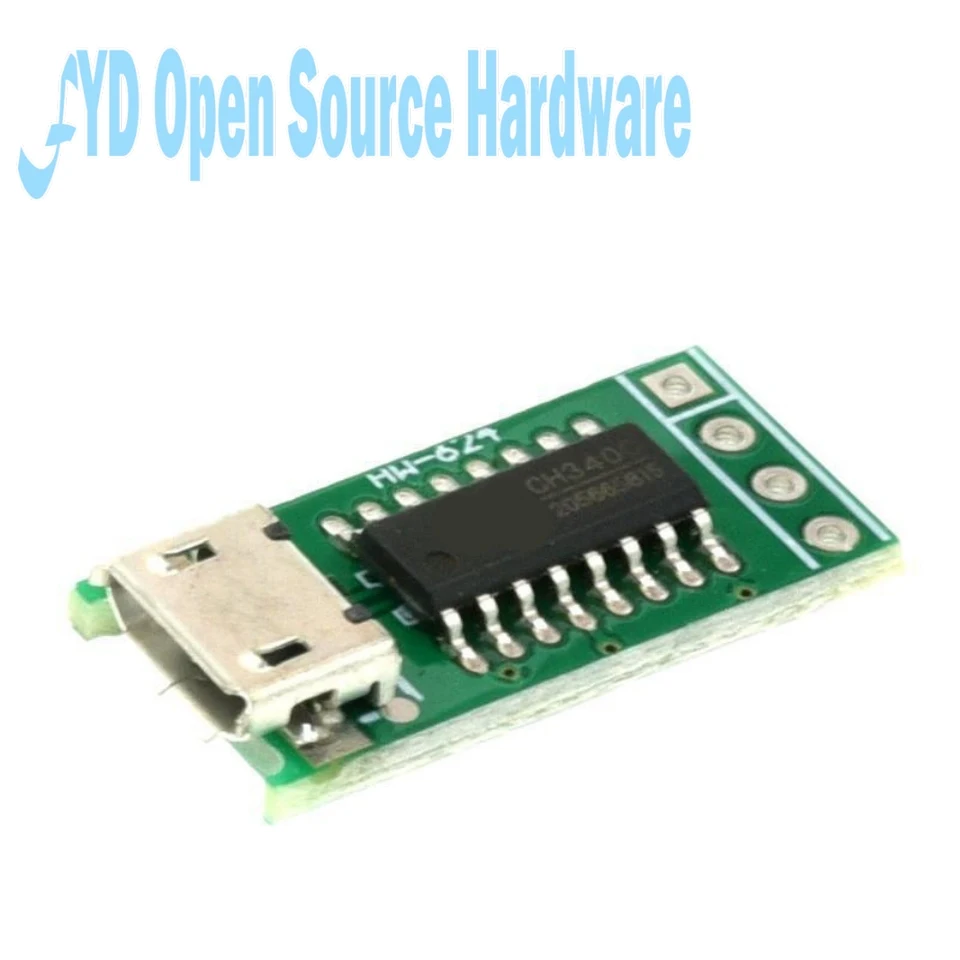

Módulo basado en el chip CH340C y la unidad de chip CH340G, CH340T exactamente igual.El módulo se puede utilizar para el microcontrolador STC y otros programas de descarga en serie compatibles con el programa de descarga del microcontrolador, o como una línea de comunicación en serie de PC y microcontrolador, estable y confiable.
Parámetros del producto:
Voltaje de funcionamiento: 5V o 3,3V
Voltaje de funcionamiento predeterminado: 5V
Temperatura de trabajo: -40℃ ~ 85℃
Velocidad de transmisión: 50 ~ 2 Mhz
Sistema operativo: Windows XP, 7,8,10
Bits de datos: 5,6,7,8 bits
Eficacia: impar, par, ninguna, marca
Bits de parada: 1, 2
Tamaño del módulo:
28,5 * 10,4 mm (con pasador)
20*10.4mm (sin pasador)
ISP y comunicaciones:
Admite descarga STC MCU
Descarga de STM8 con soporte de carga de cabina
Soporte con carga de cabina descarga de Arduino
Admite descarga en serie STM32

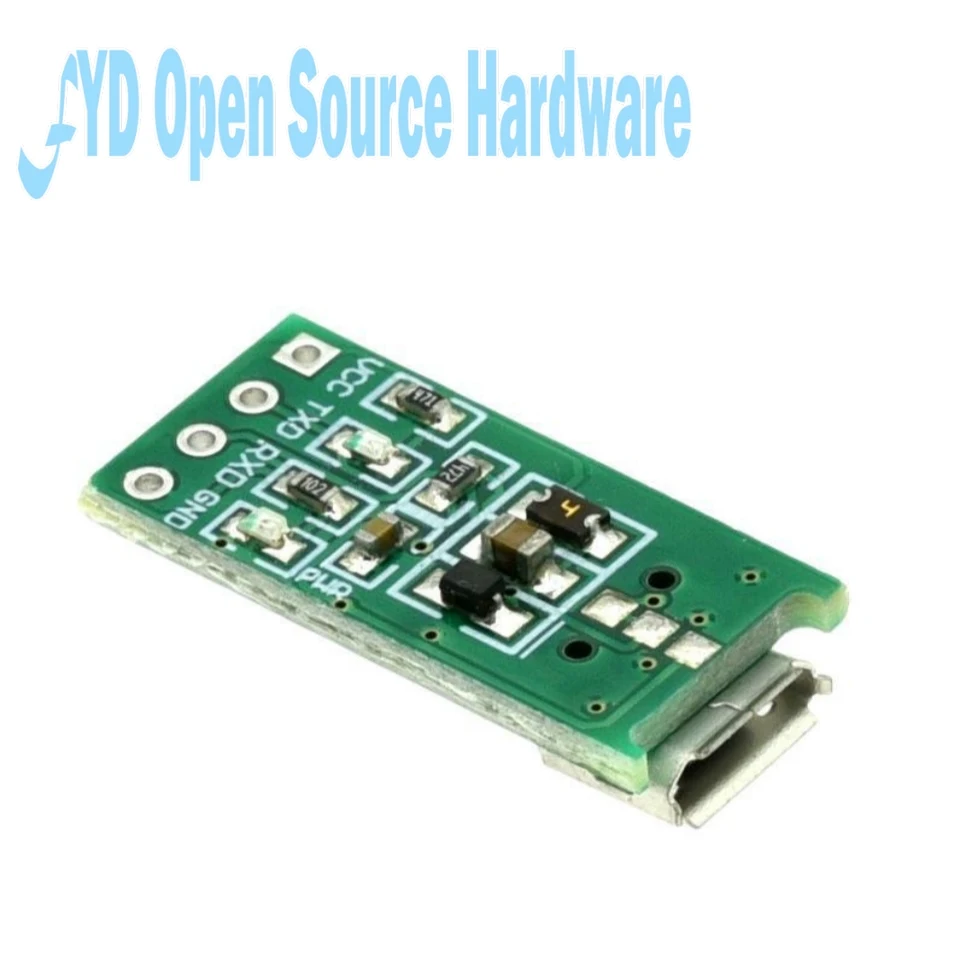

Descripción del pin:
Entrada y salida de fuente de alimentación positiva V + VCC: cuando voltaje de funcionamiento de 5 V, la salida de alimentación es de 5 V, el voltaje de funcionamiento a 3,3 V, acceso externo de la fuente de alimentación de 3,3 V
La fuente de alimentación negativa V-GND: 0V
Terminal de transmisión de datos TXD: placa de destino conectada al microcontrolador o al extremo de recepción de datos
El terminal de recepción de datos RX RXD: placa de destino conectada al microcontrolador o al terminal de transmisión de datos
