Análisis general del producto

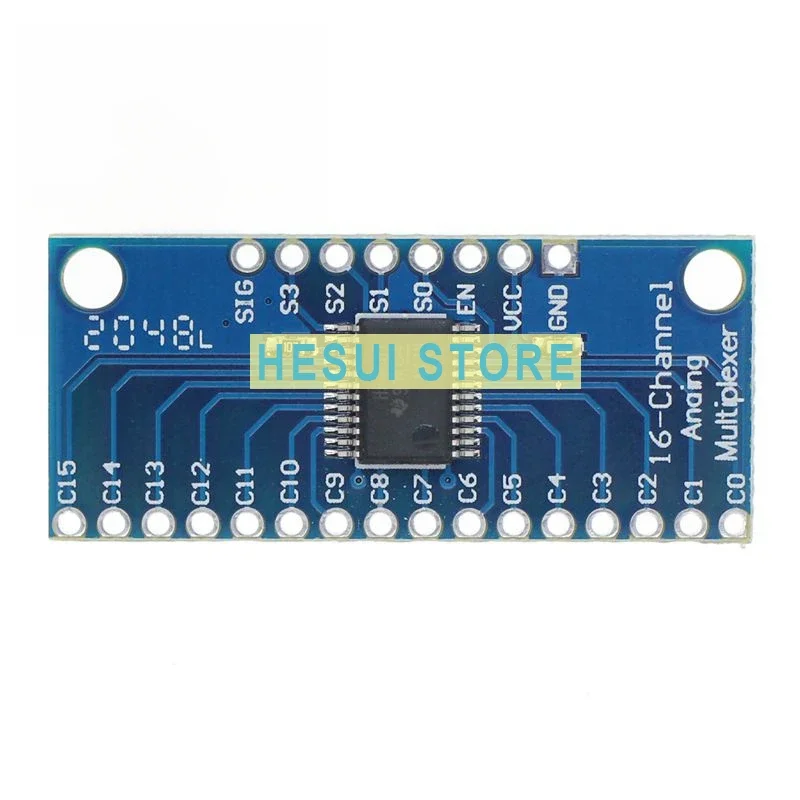

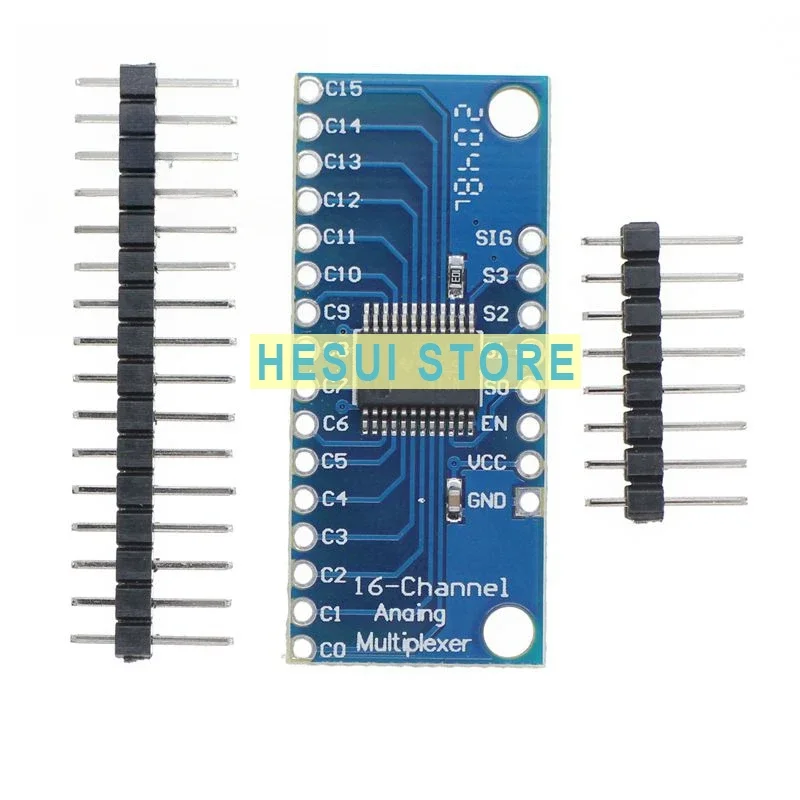

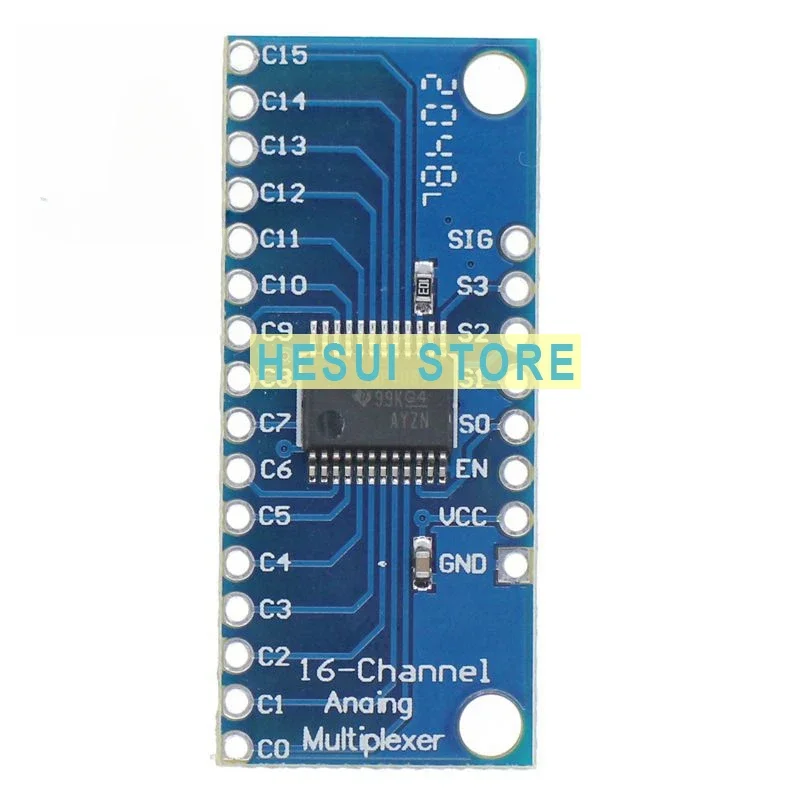

El CD74HC4067 es una solución sencilla para ampliar la capacidad de selección de señales cuando un microcontrolador se queda corto de pines. Con cuatro líneas de control, S0–S3, permite conectar uno de los 16 canales C0–C15 a una línea común. Lo valoro especialmente para proyectos con varios sensores analógicos: por ejemplo, una placa Arduino o ESP32 que debe leer potenciómetros, fotocélulas o sensores de tensión a través de una sola entrada ADC.
Conviene entenderlo como un interruptor electrónico, no como un convertidor ni como un expansor que lea todos los canales simultáneamente. El microcontrolador selecciona un canal, espera a que la señal se estabilice y realiza la lectura. Esa secuencia es apropiada para adquisición por turnos, pero no sustituye a 16 entradas independientes cuando se requiere muestreo simultáneo o sincronizado.
Calidad de construcción y materiales

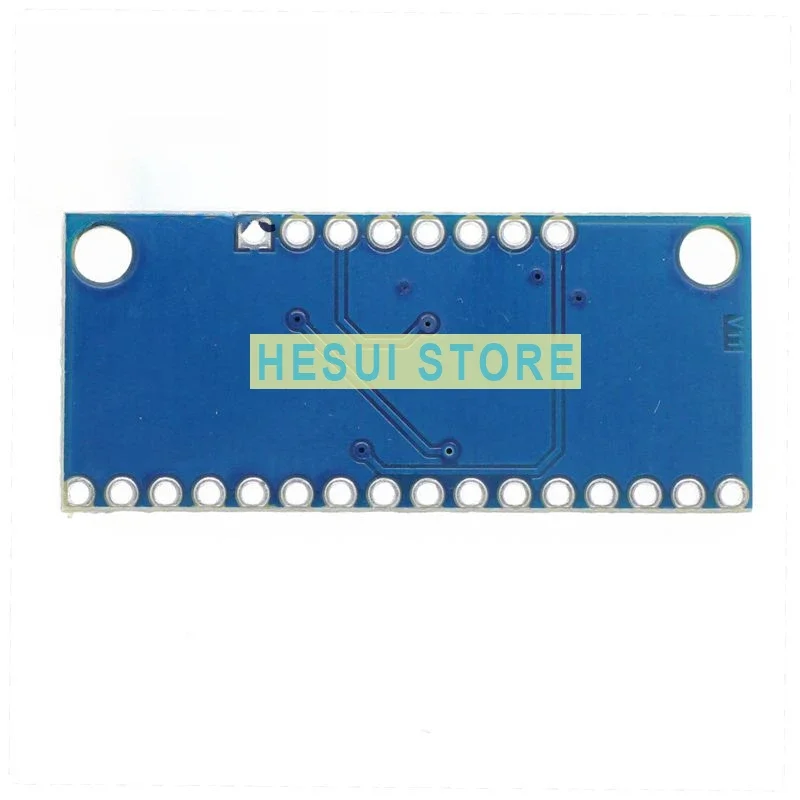

En un módulo de este tipo, la placa cumple una función práctica: facilita el acceso a las señales del circuito integrado mediante conexiones identificadas. No esperaría características propias de un periférico terminado, como carcasa, aislamiento frente a interferencias o protección robusta contra errores de cableado. Para una instalación permanente, conviene fijarlo y asegurar las conexiones en una caja o sobre una base, en lugar de dejarlo suelto entre cables Dupont.
La resistencia de conducción indicada, de 70 Ω a 4,5 V, es suficientemente baja para muchas lecturas de sensores y señales de control, pero no equivale a una conexión ideal. Puede ser relevante si la señal tiene una impedancia de salida alta, si se exige precisión elevada o si se pretende conducir una carga con corriente apreciable. Tampoco lo usaría para alimentar dispositivos: está pensado para encaminar señales. El valor de resistencia y el rango de alimentación de 2 a 6 V corresponden al circuito integrado; el comportamiento concreto del montaje también depende de cómo se cablee y de los niveles eléctricos del resto del sistema. cite1,3
Compatibilidad y rendimiento
La compatibilidad exige vigilar la tensión tanto de alimentación como de las señales. Si el módulo trabaja a 3,3 V, no se debe aplicar una señal de 5 V a los canales: el multiplexor no adapta niveles y las señales deben permanecer entre tierra y VCC. Esto es importante al combinar sensores de 5 V con una placa de 3,3 V, como algunas configuraciones con ESP32. En esos casos hace falta adaptar la señal antes de conectarla.
Para lecturas analógicas, una rutina prudente consiste en cambiar S0–S3, dejar un breve intervalo de asentamiento y después tomar la muestra. El tiempo necesario depende del sensor, de la impedancia de la fuente y de la entrada ADC; si hay lecturas inestables, probaría a aumentar la espera, descartar la primera conversión o añadir un seguidor de tensión cuando la fuente sea de alta impedancia. La cifra de 6 ns anunciada para conmutación no debe interpretarse como garantía de que cualquier sensor ofrezca una lectura precisa en ese tiempo: el asentamiento del conjunto es otro asunto.
También puede encaminar señales digitales de baja velocidad. En un montaje con varios módulos que comparten una línea de entrada, por ejemplo, permite seleccionar cuál queda conectada. Para buses como I2C o SPI no lo consideraría una solución universal: hay que revisar la topología, la velocidad, las resistencias de subida y los requisitos de cada periférico. Para comunicación bidireccional entre un microcontrolador y varios dispositivos pueden ser necesarias rutas separadas para transmisión y recepción, además de una gestión cuidadosa de la selección.
Puntos fuertes y aspectos mejorables
- A favor: ofrece 16 canales seleccionables con cuatro líneas de control y sirve para señales analógicas y digitales dentro de sus límites eléctricos.
- A favor: resulta útil cuando el coste y la simplicidad importan más que la lectura simultánea.
- A vigilar: añade resistencia y capacitancia al camino de señal; no es la mejor opción para mediciones de precisión exigente o fuentes de alta impedancia sin ajustes.
- A vigilar: no convierte niveles, no aísla eléctricamente y no tolera señales fuera de los raíles de alimentación.
- A vigilar: el pin de habilitación permite desconectar los canales; verificaría su polaridad en el módulo concreto antes de integrarlo, especialmente porque un nivel de control incorrecto puede dejar la línea común desconectada.
Veredicto del experto
Lo elegiría para prototipos con sensores lentos o moderados, paneles de controles y proyectos educativos donde se quiera aprovechar mejor un ADC disponible. Frente a un multiplexor de menos canales, aporta más entradas en una sola placa; frente a un ADC externo multicanal, no ofrece conversión independiente ni mejora por sí mismo la resolución o la precisión. Esa diferencia es clave: el CD74HC4067 ahorra pines, pero la calidad final de la medición sigue dependiendo del ADC, del sensor y del diseño del circuito.
Como práctica de montaje, compartiría siempre GND entre el módulo y el microcontrolador, desconectaría la alimentación antes de recablear y comprobaría con un multímetro las tensiones de cada canal. Para un sistema definitivo o con señales delicadas, probaría primero cada canal por separado y evaluaría el ruido y el tiempo de asentamiento antes de fijar la frecuencia de lectura.
