CD74HC4067 Módulo de placa de ruptura multiplexor digital analógico de 16 canales Electrónica inteligente

Name: CD74HC4067 Módulo de placa de ruptura multiplexor digital analógico de 16 canales Electrónica inteligente
Brand: Estardyn
SKU: 398295
Price: 0.98 EUR
Availability: InStock
Rating: 5.0 (10 reviews)

10 opiniones

En Stock

0,98 €

~~3,27 €~~ -29.97%

Comprar ahora

Con la garantía de

1000 unidades vendidas

Última actualización: 2026-01-03T00:11:44.509Z

Descripción

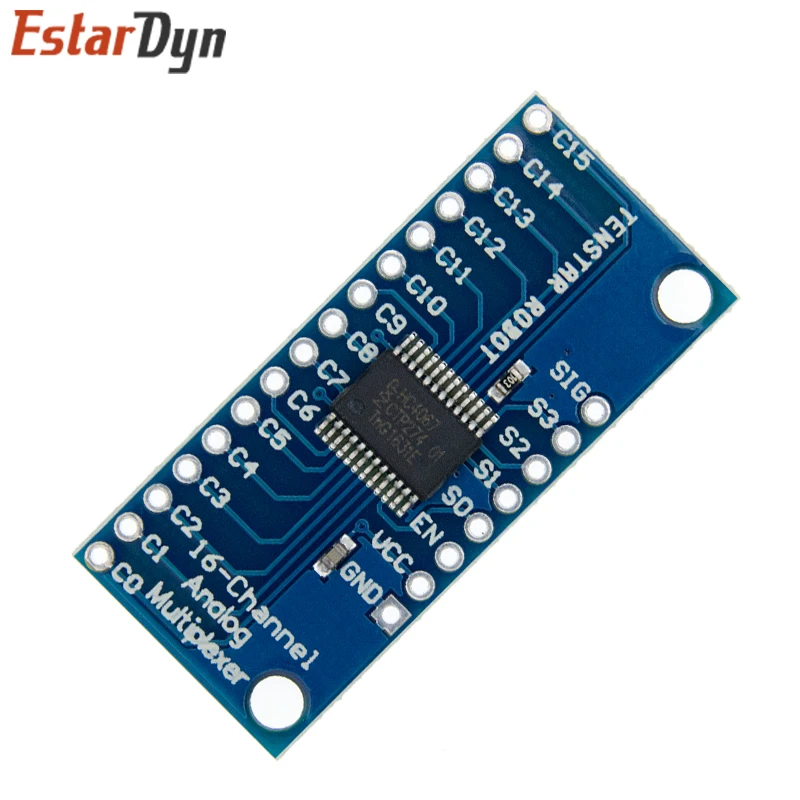

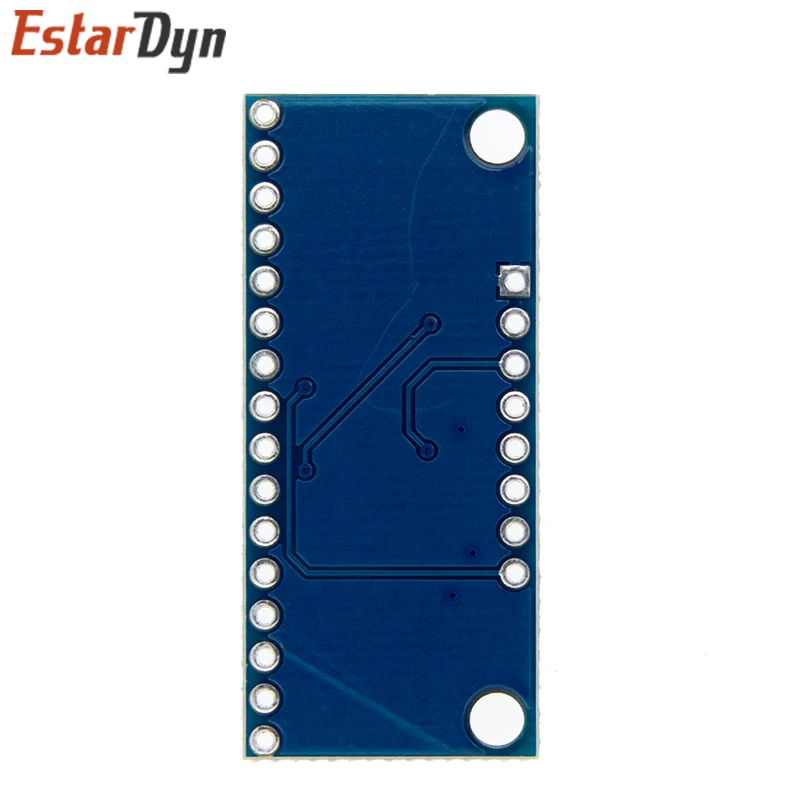

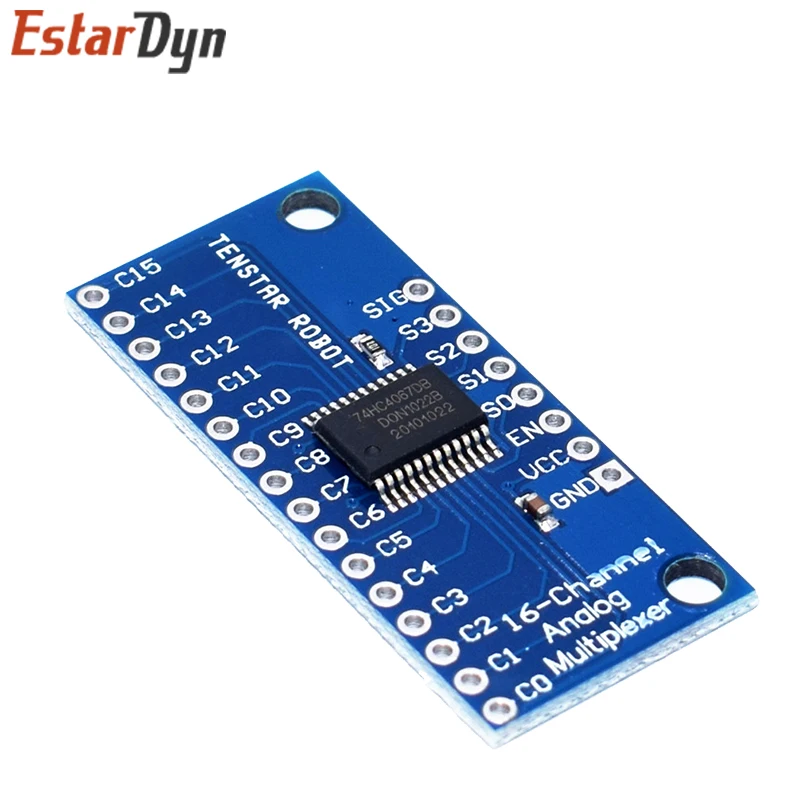

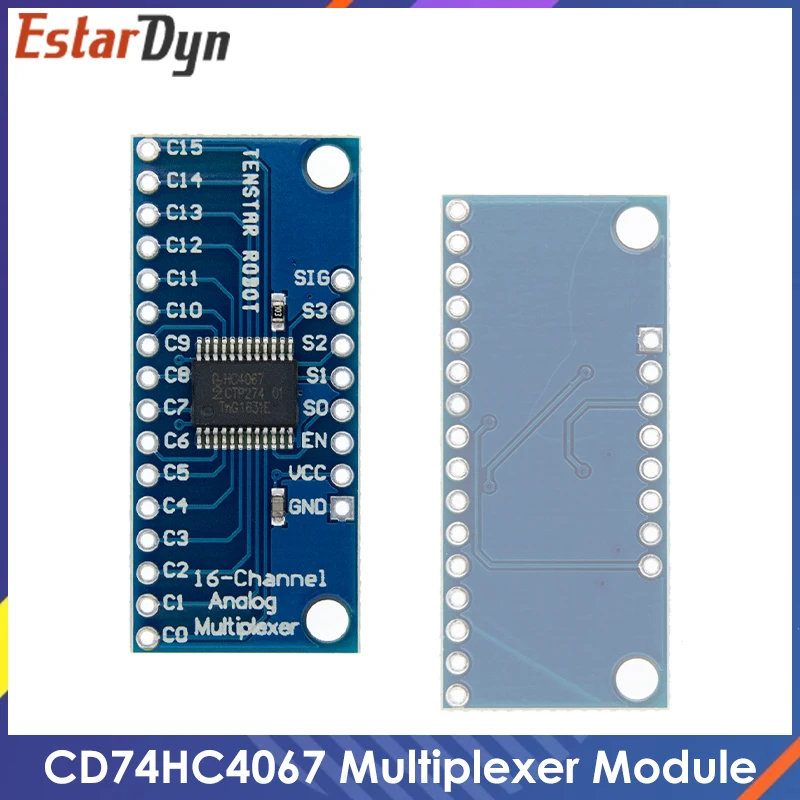

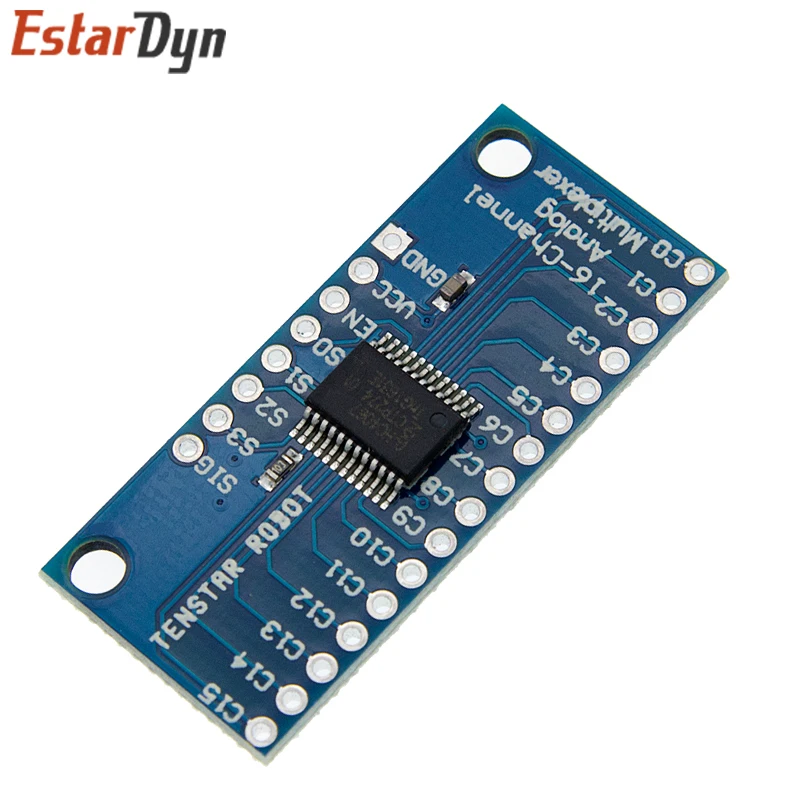

Esta es una placa de ruptura para el muy práctico multiplexor/demultiplexor analógico/digital de 16 canales CD74HC4067.

Este chip es como un interruptor giratorio: dirige internamente el pin común(COM en el esquema, SIG en la placa) a uno de los 16 pines de canal (CHANxx).Funciona con señales digitales y analógicas (el voltaje no puede ser superior a VCC),y las conexiones funcionan en cualquier dirección.Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3),y envíalo la dirección binaria del canal que desees (consulte la hoja de datos para más detalles).¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!
Puede usarlo para canalizar datos en serie de nivel TTL hacia o desde múltiples dispositivos.Por ejemplo, puede usarlo para conectar los pines TX de 16 dispositivos a un pin RX de su microcontrolador.Luego puedes seleccionar cualquiera de esos 16 dispositivos para escuchar.Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutarLa línea TX de su microcontrolador a las líneas RX de 16 dispositivos.
Tiene baja resistencia y baja fuga, y para evitar diafonías, realice roturas antes de realizar el cambio.La placa también rompe el pin de habilitación del chip, que cuando se coloca en nivel alto,desconectará completamente el pin común (todos los interruptores se apagan).
