Análisis general del producto

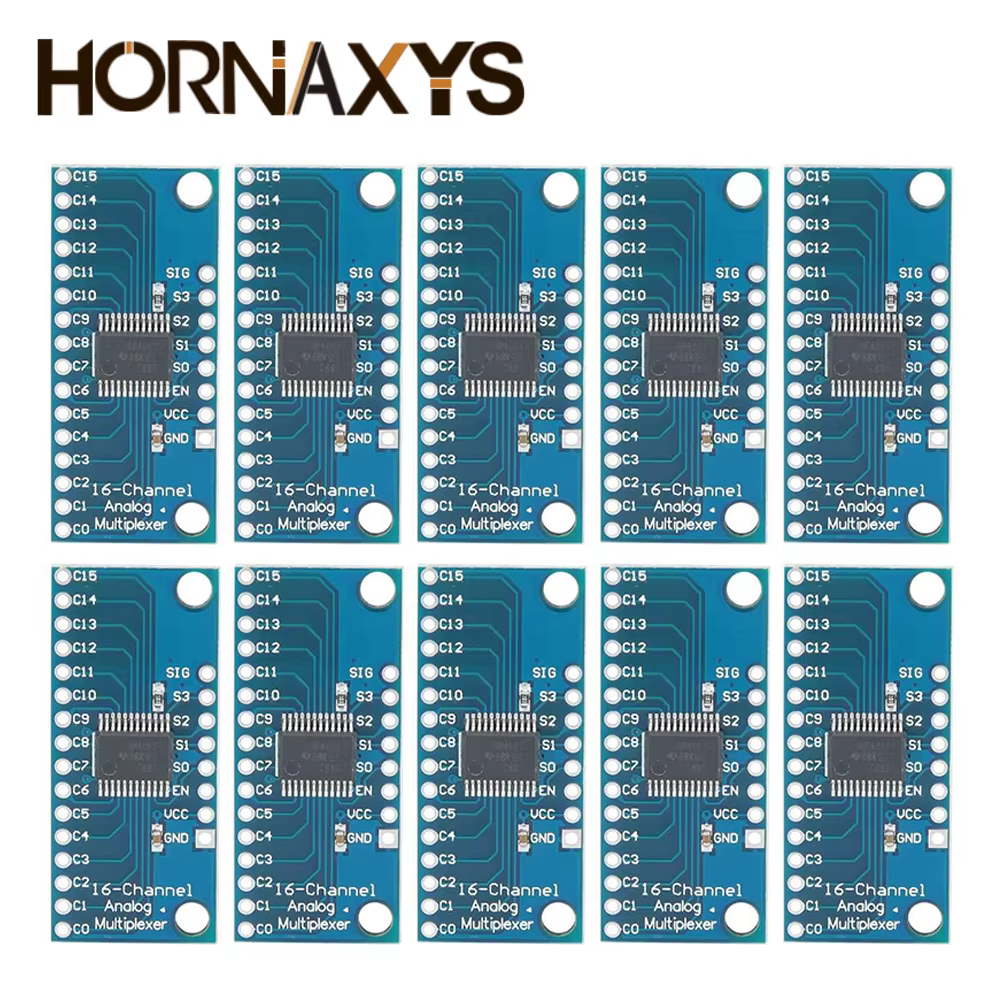

Este CD74HC4067 en formato módulo de 16 canales es una solución versátil para gestionar múltiples señales con un único conjunto de pines en microcontroladores. En mi revisión práctica, he visto cómo un único bus de selección S0–S3 permite direccionar 16 entradas/salidas hacia un pin SIG compartido, liberando recursos para otras funciones del sistema. El EN desactiva todas las conexiones, lo que resulta útil para garantizar un estado definido cuando el sistema entra en modo de bajo consumo o durante la reconfiguración de hardware. El lote de 10 unidades aporta densidad de pruebas y prototipado intensivo sin complicaciones logísticas.
Calidad de construcción y materiales

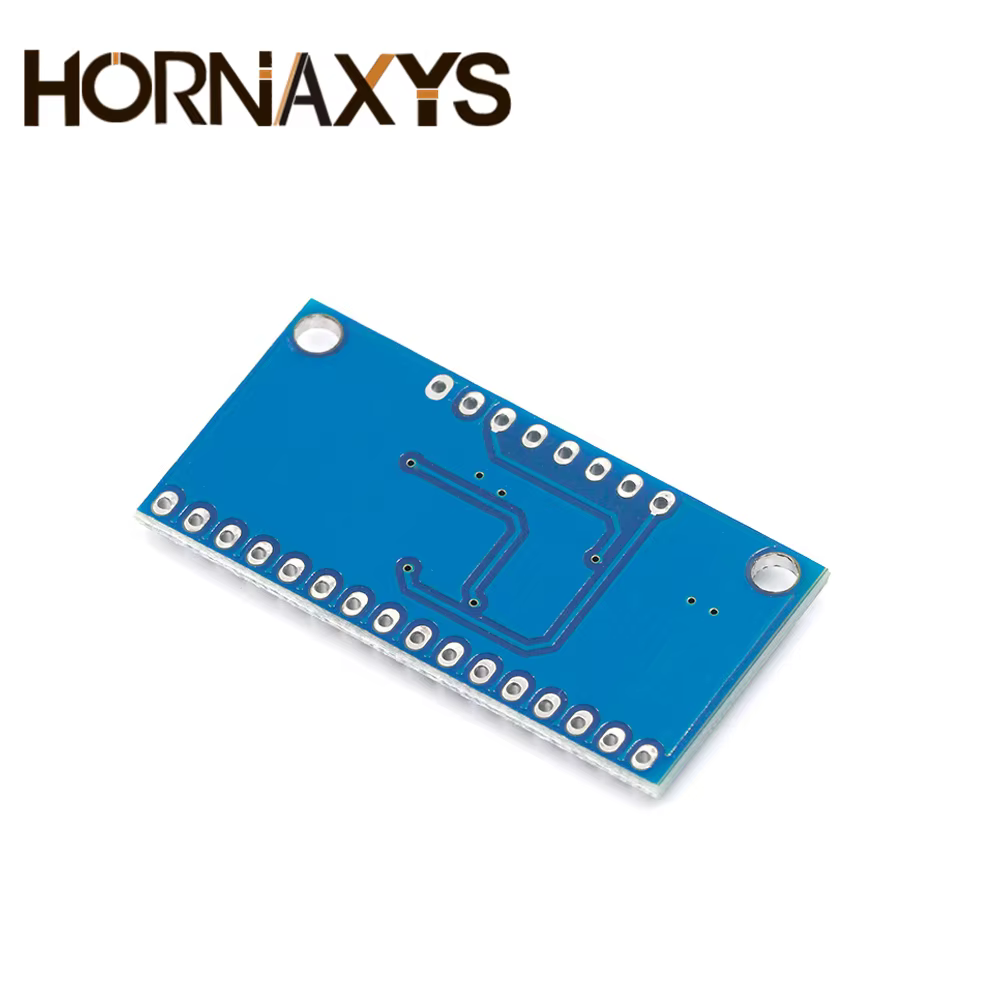

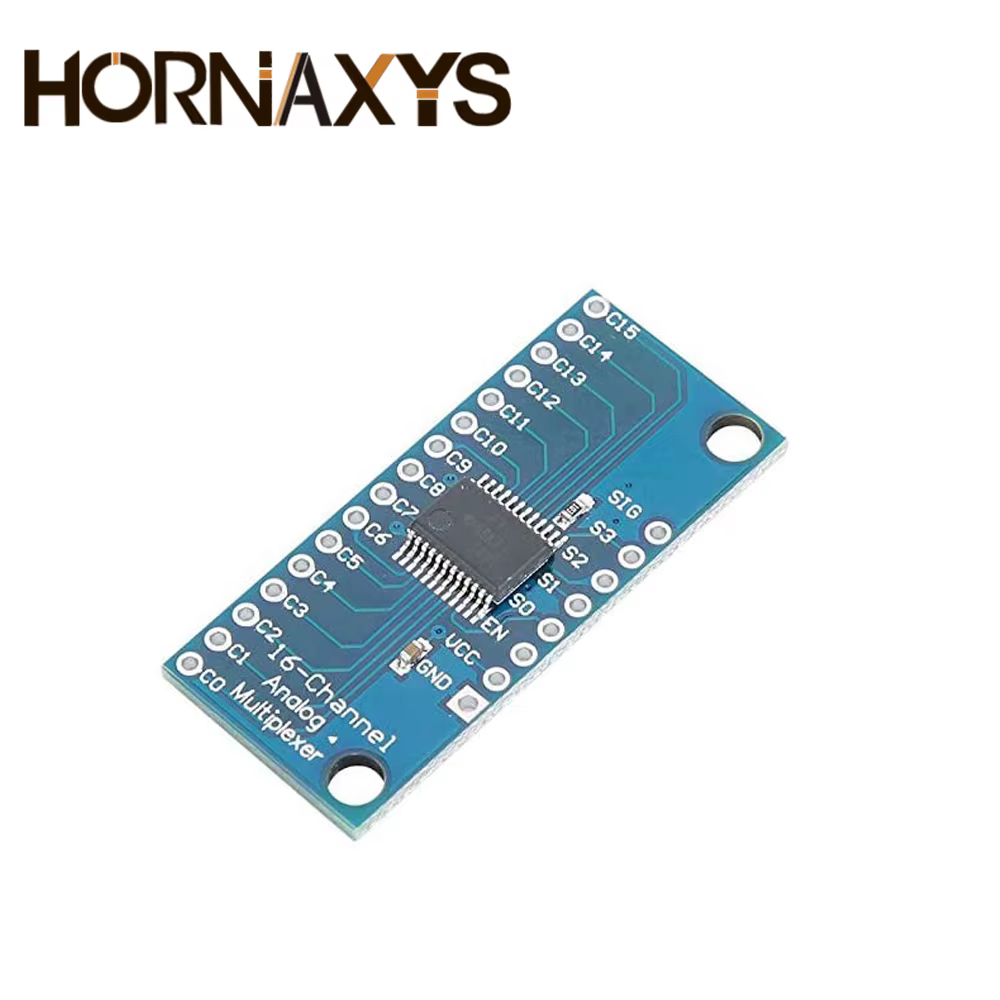

Las placas breakout llegan preparadas para soldar, lo que facilita la integración en prototipos sin necesidad de máquinas de ensamblaje. Esta característica es clave para laboratorios y makers que preparan prototipos sobre breadboard o PCBs caseros. En cuanto al encapsulado del control, el CD74HC4067 ofrece una interfaz simple: 4 pines de selección y un pin de señal común, con el anclaje EN para desactivar los 16 canales. La naturaleza bidireccional de los interruptores internos es útil para señales analógicas y digitales, siempre dentro del rango de alimentación del chip, tal como indica la documentación. En uso real, la break-before-make ayuda a prevenir diafonía entre canales al cambiar de una ruta a otra, lo que reduce posibles errores de lectura en mediciones multiplexadas o de comunicaciones multiplexadas.
La construcción, en general, parece apropiada para proyectos de electrónica educativa y prototipado. Sin embargo, al ser una placa de ruptura, conviene revisar la calidad de las áreas de soldadura y la fijación de los conectores para evitar contactos intermitentes bajo vibración o uso en cabinas con movimiento. Un punto a vigilar es la compatibilidad mecánica con conectores estándar y la posible necesidad de ferretería adicional para fijar las placas en montajes más compactos.
Compatibilidad y rendimiento
La arquitectura del CD74HC4067 se alinea con proyectos que requieren dirigir hasta 16 señales hacia un único canal de entrada/salida, como lecturas multiplexadas de sensores analógicos o consolidación de múltiples buses de comunicación. En la práctica, con 5 pines de control (S0–S3 y SIG) se pueden gestionar configuraciones complejas sin saturar el número de líneas de un microcontrolador, lo que resulta especialmente ventajoso en sistemas con restricciones de E/S.
La compatibilidad con microcontroladores de niveles TTL/CMOS es amplia, y puede adaptarse a plataformas de 5V o 3.3V según el pin VCC de la placa (según la advertencia de la descripción: las señales no deben superar VCC). Esto facilita su uso desde plataformas como microcontroladores de bajo consumo o herramientas de desarrollo populares, siempre cuidando que las señales estén dentro del rango permitido. Un aspecto a considerar en rendimiento es la resistencia de conmutación y la capacidad de manejo de señales analógicas: la descripción indica “baja resistencia y baja fuga”, y que los interruptores son bidireccionales. Sin datos numéricos, conviene realizar pruebas empíricas para evaluar la distorsión, la atenuación y la velocidad de conmutación en escenarios específicos (p. ej., lectura de sensores de alta impedancia o señales rápidas en buses de datos).
En escenarios prácticos, este módulo funciona bien para lecturas multiplexadas con un ADC de un microcontrolador, enlazando hasta 16 sensores a través de un único canal ADC. También es útil para derivar señales TX/RX de varios dispositivos TTL hacia un único puerto, o para ampliar buses I2C/SPI mediante multiplexación adecuada de la señalización de cada dispositivo, siempre que la frecuencia y la velocidad de conmutación sean compatibles con la aplicación. Las advertencias clave son el manejo del voltaje máximo (VCC) y la necesidad de evitar que señales fuera de rango perjudiquen el chip, así como la limitación de velocidad de conmutación intrínseca a la familia HC.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- 16 canales con control por 4 pines y un pin SIG, lo que ahorra E/S del microcontrolador.
- EN para desactivar rápidamente todas las conexiones, útil para seguridad y modo de espera.
- Bidireccionalidad y menor diafonía gracias a la lógica break-before-make.
- Lote de 10 unidades permite prototipado y pruebas extensivas sin depender de reposiciones.
- Placa breakout lista para soldar, facilita integraciones rápidas en prototipos.
Aspectos mejorables
- Falta de especificaciones numéricas de rendimiento (on-resistance exacta, capacitancia de entrada, velocidad de conmutación). Proporcionar rangos típicos ayudaría a dimensionar acoplamientos y tiempos de lectura.
- No se especifica separación física entre entradas y salidas ni blindaje; en proyectos sensibles a ruido, convendría considerar técnicas de apantallamiento o filtros externos.
- Podría beneficiarse de un silkscreen más claro con indicaciones de cada canal y pinout para acelerar pruebas y reducciones de error humano.
- En configuraciones multicanal, la suma de cargas en SIG podría exigir consideración de amortiguación o buffers si las señales conectadas tienen alta capacitancia o impedancia compleja.
Consejos prácticos de uso y mantenimiento
- Siempre verifica que EN esté desactivando correctamente antes de reconfigurar S0–S3 para evitar cruces entre canales.
- Mantén las señales dentro de VCC y utiliza fuentes de alimentación estables para evitar inestabilidades en la conmutación.
- Para lecturas analógicas sensibles, añade un pequeño RC de desacoplamiento cerca del pin SIG o entre el canal y el ADC para suavizar posibles transitorios durante conmutaciones.
- Evita longitudes de cable excesivas en señales analógicas para minimizar capacitancia y ruidos; si necesitas distancias largas, contempla añadir buffers o amplificadores de ganancia adecuada.
- En proyectos con varios módulos, planifica el direccionamiento de canales para minimizar colisiones y facilitar la depuración; aprovecha el EN para colocar en reposo canales que no se usan.
- Realiza pruebas de temperatura y ciclos de conmutación si trabajas con sensores que sufren variaciones térmicas o con buses de alta velocidad; verifica que la conmutación no introduzca acoplamientos entre canales.
- Consulta la hoja de datos para límites de corriente y velocidad de conmutación específicos del lote y del rango de VCC utilizado; adapta el diseño de la PCB y de las trazas a esos límites.
Veredicto del experto
El CD74HC4067 en formato módulo breakout de 16 canales resulta una solución pragmática para prototipos y proyectos donde la economía de E/S es prioritaria. Su promesa básica de dirigir 16 señales a través de un único canal SIG, con control sencillo y la posibilidad de desactivar todo mediante EN, se cumple de forma consistente en la práctica descrita. Es especialmente valioso para lecturas multiplexadas de sensores y para ampliar buses de comunicación en entornos de desarrollo y pruebas.
Aun así, conviene ser cauteloso: sin datos numéricos de rendimiento, la elección debe basarse en pruebas propias dentro del rango de operación previsto y en la compatibilidad del voltaje con el resto del sistema. En contextos profesionales o de producción, añadir mediciones de on-resistance, fuga y propagación ayudaría a dimensionar mejor las rutas de señal y a predecir comportamientos en condiciones límite.
En resumen, es una opción sólida para quien necesite gestionar múltiples señales con pocos pines, siempre que se monitoricen cuidadosamente las condiciones de voltaje y se planifique el direccionamiento de canales para evitar conflictos.
