Descripción
CD74HC4067 ALTA VELOCIDAD CMOS 16 CANALES MULTIPLEXOR ANALOGDIGITAL

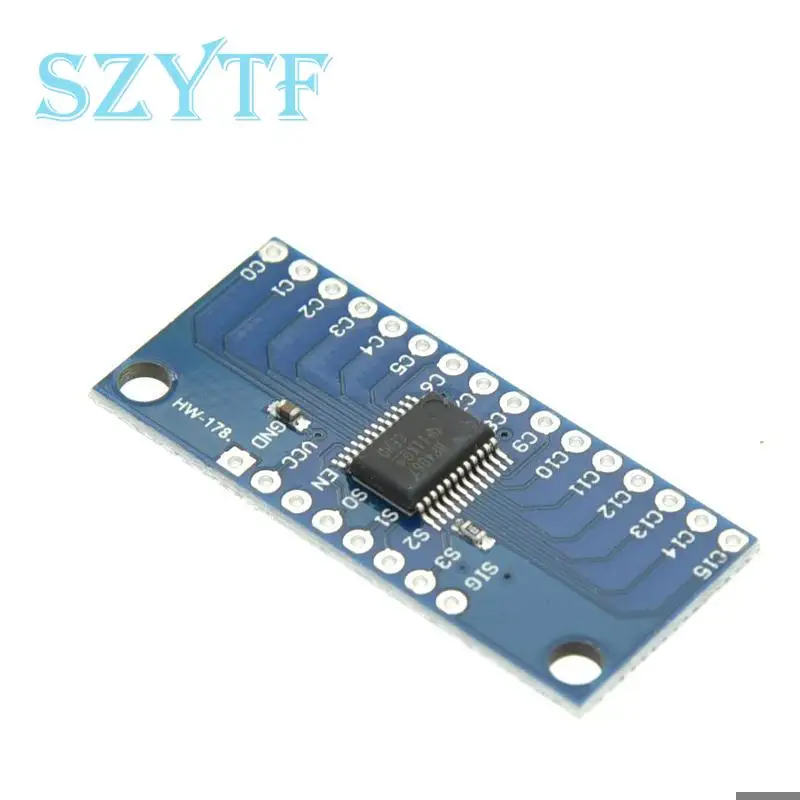

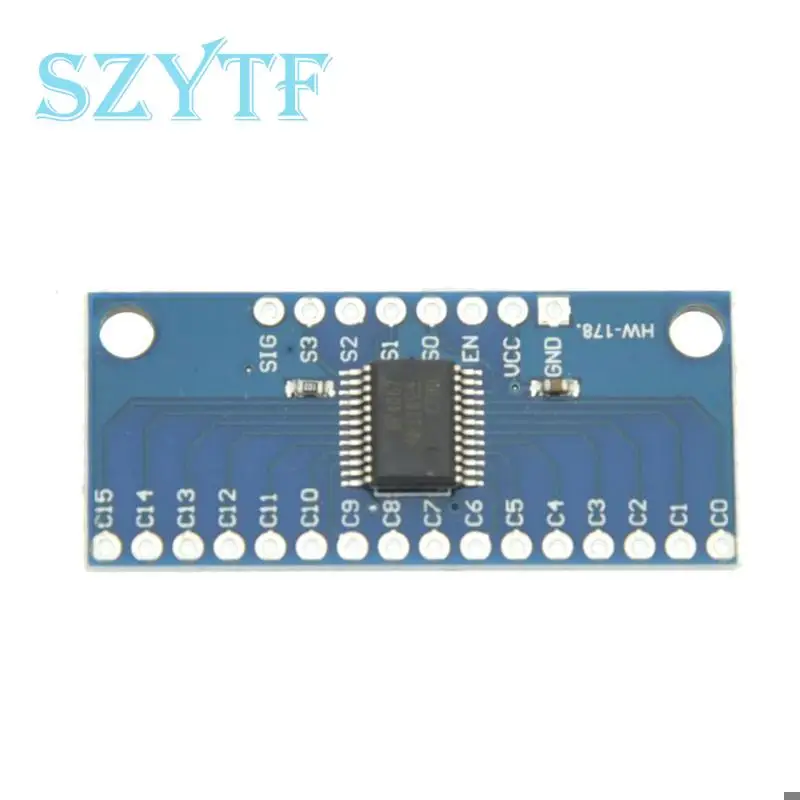

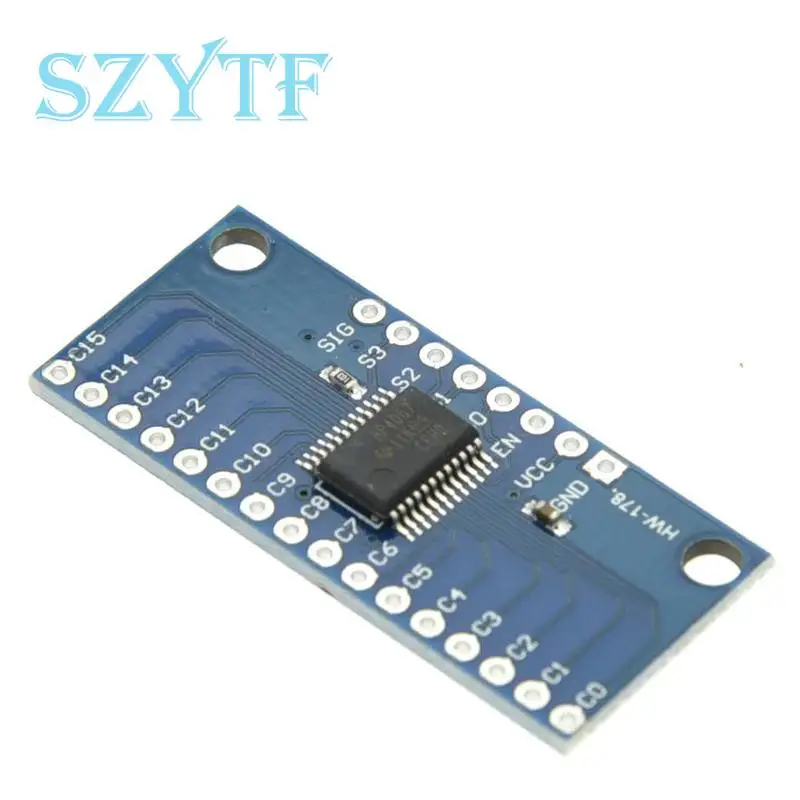

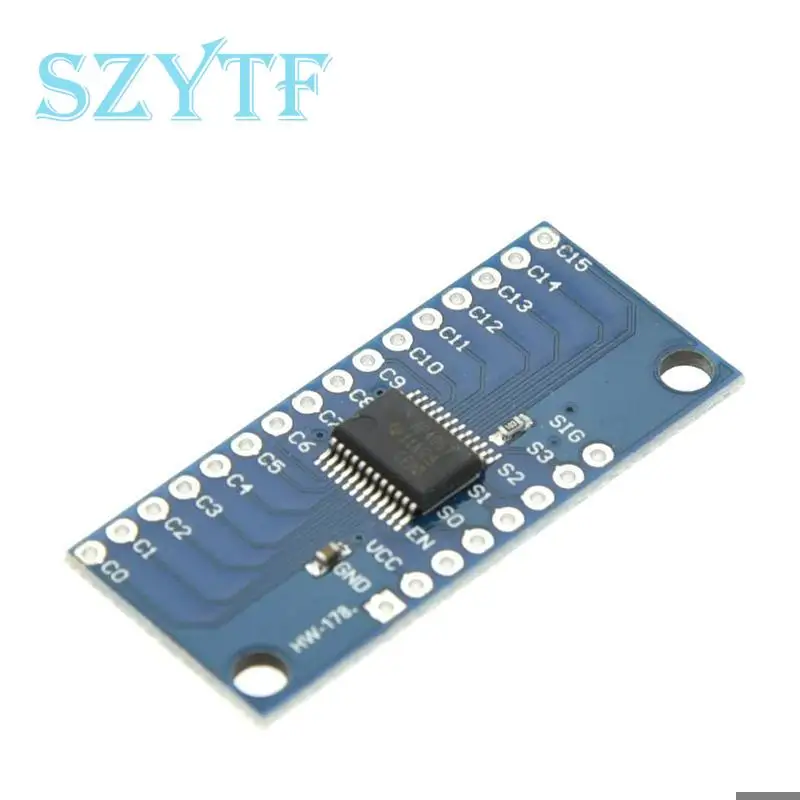

Descripción:Esta es una placa de conexión para el muy práctico multiplexor/demultiplexor analógico/digital de 16 canales CD74HC4067. Este chip es como un interruptor giratorio: enruta internamente el PIN común (COM en el esquema, en la placa SIG) a uno de los 16 Pines de canal (CHANxx). Funciona con señales digitales y analógicas (el voltajeLa edad no puede ser superior a VCC) y las conexiones funcionan en cualquier dirección. Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip () y envíele la dirección binaria del canal que desee (consulte la hoja de datos para obtener más detalles). ¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!
Dado que el Mux/demux también funciona con señales digitales, puede usarlo para canalizar datos seriales de nivel TTL hacia o desde múltiples dispositivos. Por ejemplo, podría usarlo para conectar los pines TX de 16 dispositivos a un PIN RX en su microcontrolador. A continuación, puede seleccionar cualquiera de esos 16 dispositivos para escuchar. Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar la línea TX DE SU microcontrolador a 16 líneas RX del dispositivo. Al usar múltiples placas, puede crear arreglos similares para I2C, SPI, etc.
Los interruptores internos son bidireccionales, admiten voltajes entre tierra y VCC, tienen baja resistencia de "encendido" y baja fuga de "apagado", y para evitar la diafonía, realice el cambio "romper antes de hacer". La placa también rompe el PIN de "habilitación" del chip, que cuando se eleva, desconectará completamente el PIN común (todos los interruptores "apagados").
Características:
- Funcionamiento V de 2 a 6V
- Resistencia "On": 70 ohmios a 4,5 V
- 6ns rotura antes de hacer @ 4,5 V
- Amplio Rango de temperatura de funcionamiento: -55 °C a 125 °C
