Descripción
Función: use un ADC para recopilar 16 señales analógicas.
Interruptor de señal analógica de 16 canales que utiliza CD74HC4067
Entrada de señal analógica: C0-C15 16 canales
Salida analógica: DIG
Control de canal: S0-S3

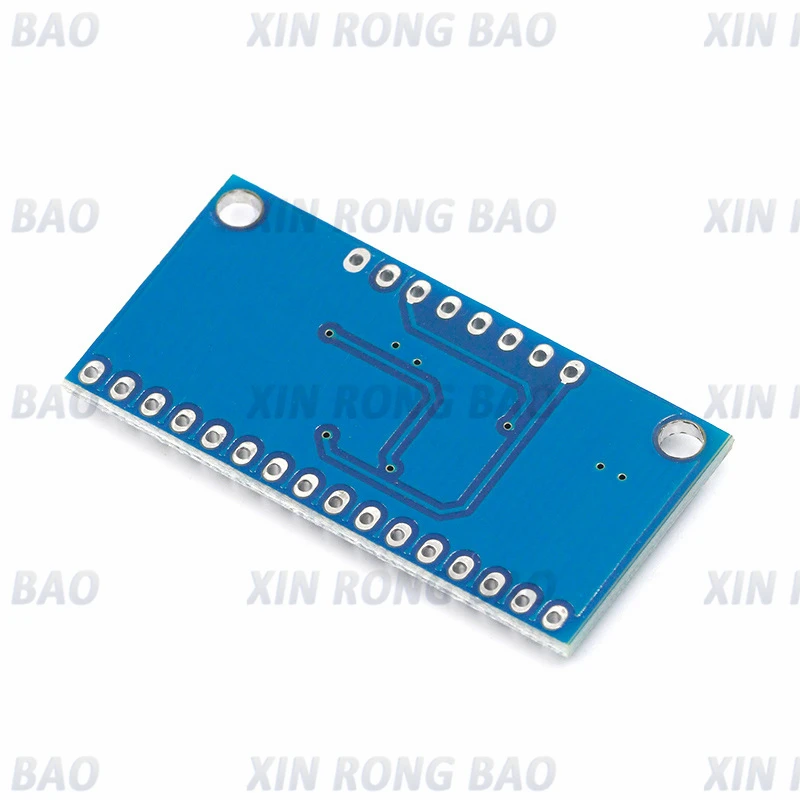

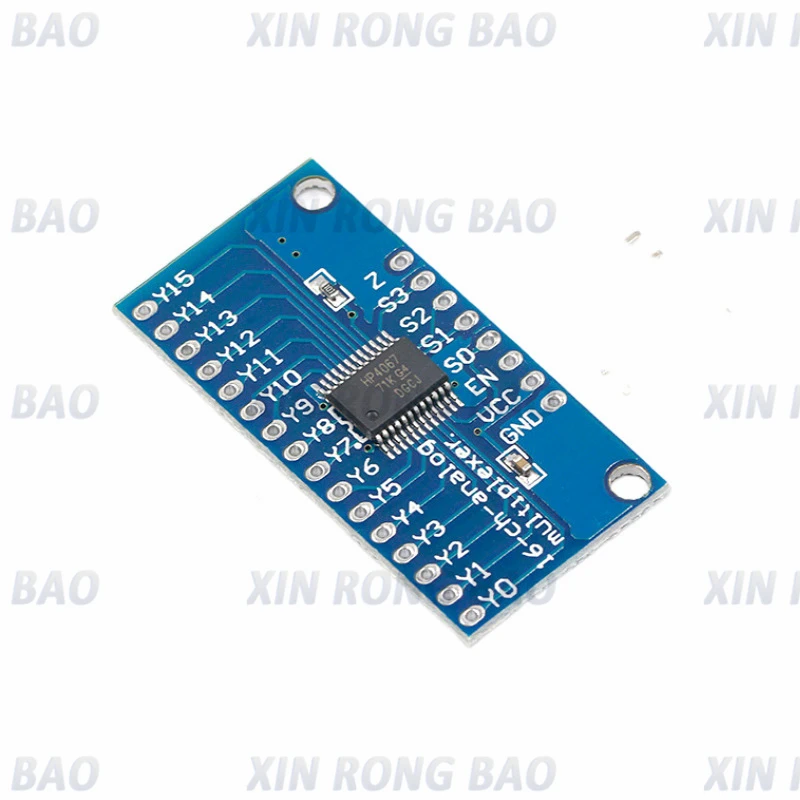

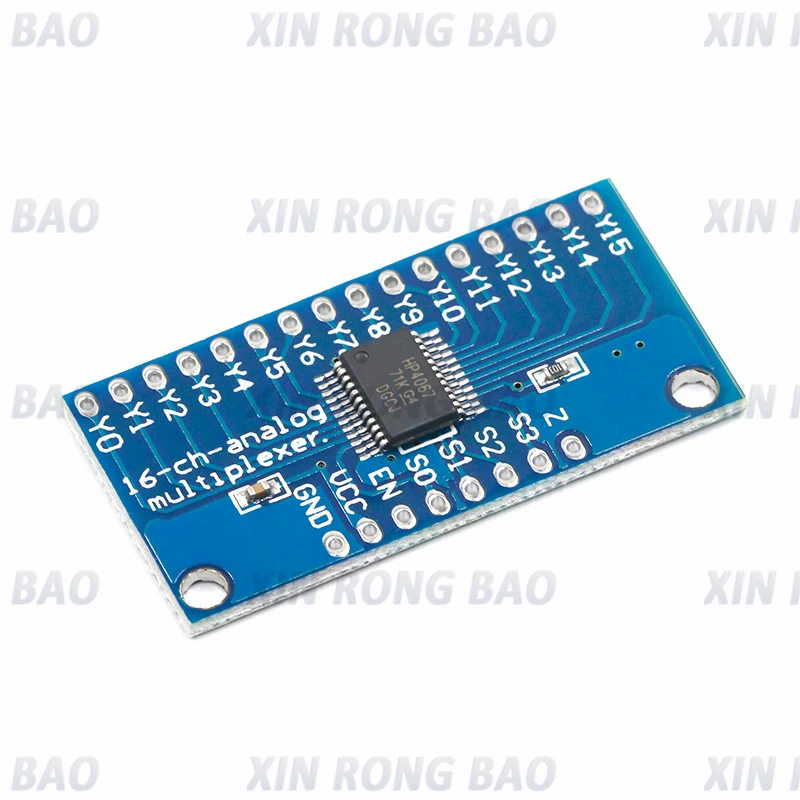

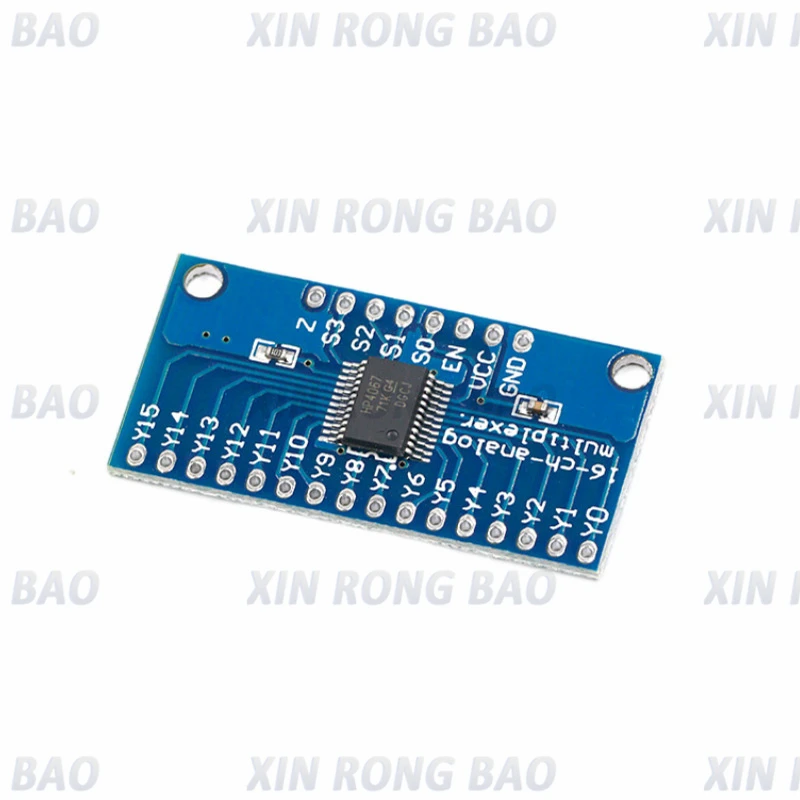

Descripción: Esta es una placa de conexión para el muy práctico multiplexor/demultiplexor analógico/digital de 16 canales CD74HC4067.Este chip es como un interruptor giratorio: dirige internamente el pin común (COM en el esquema, SIG en la placa) a uno de los 16 pines del canal (CHANxx).Funciona tanto con señales digitales como analógicas (el voltaje no puede ser superior a VCC) y las conexiones funcionan en cualquier dirección.Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3) y envíele la dirección binaria del canal que desee (consulte la hoja de datos para obtener más detalles).¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!
Dado que el mux/demux también funciona con señales digitales, puede usarlo para canalizar datos en serie de nivel TTL hacia o desde múltiples dispositivos.Por ejemplo, puede usarlo para conectar los pines TX de 16 dispositivos a un pin RX de su microcontrolador.Luego puedes seleccionar cualquiera de esos 16 dispositivos para escuchar.Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar la línea TX de su microcontrolador a las líneas RX de 16 dispositivos.Al utilizar varias placas, puede crear disposiciones similares para I2C, SPI, etc.
Los interruptores internos son bidireccionales, admiten voltajes entre tierra y VCC, tienen baja resistencia de "encendido" y baja fuga de "apagado", y, para evitar diafonía, realice el cambio de "cocción-before-marcha".La placa también rompe el pin de "habilitación" del chip, que cuando se coloca en nivel alto, desconectará completamente el pin común (todos los interruptores "apagados”).
Características:
Funcionamiento de 2V a 6V
Resistencia "Encendido": 70 ohmios a 4,5 V
6ns break-before-make @ 4,5 V
Amplio rango de temperatura de funcionamiento: -55 °C a 125 °C
