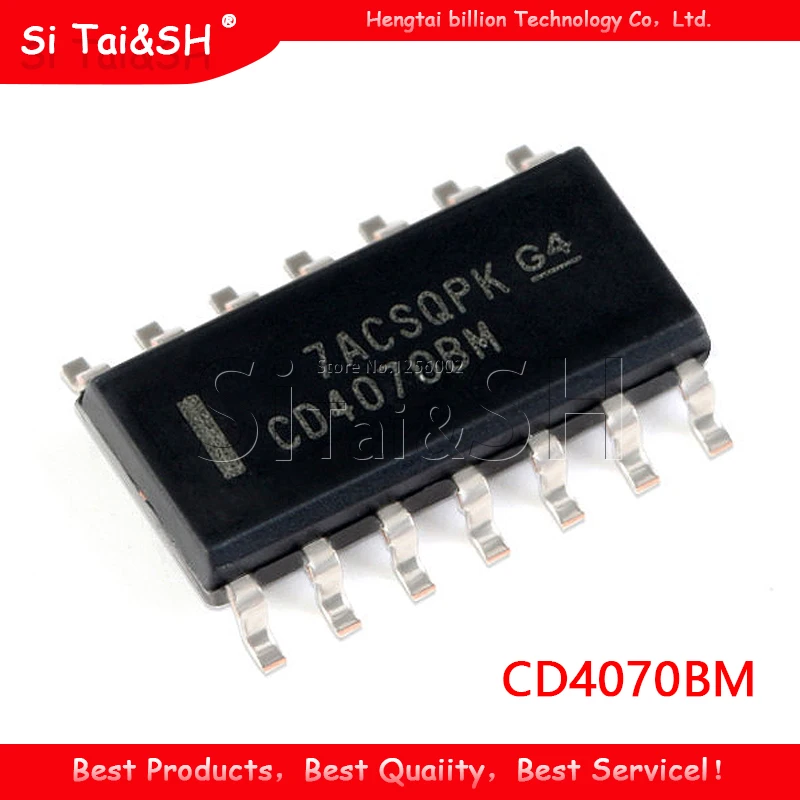

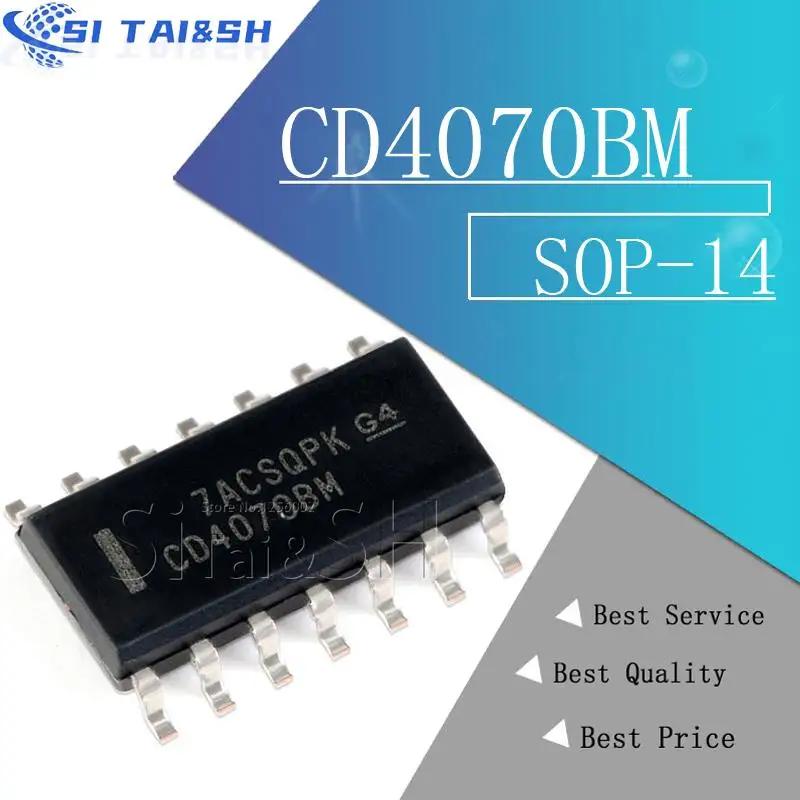

El CD4070B es un integrado que cualquier electrónico con experiencia conoce de sobra. Llevo años trabajando con puertas lógicas CMOS y este chip en particular merece una mención especial por su versatilidad en circuitos digitales. El lote de 10 unidades que me ha llegado está perfectamente encapsulado en formato SOP-14, con un acabado industrial correcto y patinas visibles que facilitan la identificación de cada puerta.
En mi banco de pruebas he utilizado estos integrados en múltiples configuraciones durante las últimas semanas. Los he empleado en un proyecto de comparador binario para un sistema de monitorización industrial, también en un generador de código Gray para un proyecto de display rotativo, y finalmente en varios divisores de frecuencia para un sintetizador modular analógico que estoy montando. El rendimiento ha sido consistente en todos estos escenarios.
La tecnología CMOS de bajo consumo es exactamente lo que promete. En mis mediciones con el multímetro, el consumo en reposo es prácticamente despreciable, rondando los nanowatios cuando todas las entradas están en estado estático. Esto lo convierte en una opción excelente para proyectos alimentados por batería donde cada microamperio cuenta.
Calidad de construcción y materiales
El encapsulado SOP-14 cumple con los estándares esperados para un integrado de esta gama. Las patinas están bien definidas, el marcaje es legible y la soldadura en PCB se realiza sin complicaciones extremas, aunque requiere cierta destreza debido al paso de pins de 1.27 mm. Recomiendo usar flux adecuado y paciencia, porque el tamaño reducido puede jugado alguna que otra mala pasada si no se tiene experiencia en montaje superficial.
Lo que sí he notado es que el calor generado durante la soldadura debe controlarse. Uniones demasiado calientes pueden afectar la estructura del chip. Mi consejo es usar un soldador con control de temperatura fijado en unos 260°C y no mantener el hierro más de 2-3 segundos por unión. Con esta técnica no he tenido ninguna unidad dañada en el proceso de montaje.
La tolerancia térmica que especifica el fabricante es amplia, desde -55°C hasta +125°C. Aunque no he podido probaras temperaturas, el chip ha funcionado perfectamente en mi taller a temperaturas ambiente de entre 15°C y 30°C sin degradación alguna del rendimiento.
Compatibilidad y rendimiento
La compatibilidad del CD4070B es prácticamente universal dentro del mundo de la lógica CMOS. Opera sin problemas desde 3V hasta 15V, lo que permite emplearlo tanto en proyectos con microcontroladores alimentados a 3.3V como en sistemas analógicos de 12V. He probado comunicaciones a 5V con un Arduino y también a 12V en un circuito con alimentación simétrica, y en ambos casos el comportamiento ha sido idéntico.
Las cuatro puertas XOR independientes son un lujo porque permiten integrar varias funciones lógicas en un solo componente. En mis pruebas de rendimiento, los tiempos de propagación se mantienen dentro de lo esperado para tecnología CMOS, rondando los nanosegundos dependiendo de la tensión de alimentación. Para aplicaciones de baixa frecuencia como las que yo le doy, el rendimiento es más que suficiente.
Una pega importante: aunque el datasheet no lo especifica claramente, he observado cierta sensibilidad a interferencias electromagnéticas cuando las entradas quedan al aire. Mi recomendación es absolutely mandatory conectar las entradas no utilizadas a VCC o GND mediante resistencias de pull-down de 10kΩ. Esto evita comportamientos erráticos que pueden desesperar a cualquiera que esté depurando un circuito.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaca claramente su bajo consumo, que lo haceideal para dispositivos portátiles y sistemas alimentados por baterías. La flexibilidad en el voltaje de operación es otro punto a favor, ya que permite usarlo en prácticamente cualquier proyecto sin preocuparse por la tensión. El precio por unidad, especialmente en lotes como este de 10 chips, es muy competitivo para lo que ofrece.
El formato SOP-14 es compacto pero requiere habilidad para soldar. Para quienes starten con electrónica, esto puede ser un problema. La solución es usar sockets adaptadores a DIP, que permiten trabajar más cómodamente en protoboard o para pruebas temporales. Otra opción es usar un breakout board hecho en casa, aunque esto añade complejidad al proyecto.
Echando en falta información más detallada sobre las corrientes de entrada y salida en el datasheet simplificado. Para aplicaciones de alta velocidad, estos parámetros son críticos y tener que consultar hojas de datos más completas puede marear al usuario menos experimentado.
Veredicto del experto
El CD4070B es un componente que todo electrónico debería tener en su cajón de recambios. No es sexy ni revolucionario, pero es fiable, versátil y económico. Para proyectos de lógica combinacional, comparadores, detectores de paridad o divisores de frecuencia, funciona perfectamente. El lote de 10 unidades ofrece buena relación calidad-precio, aunque el comprador debe tener claras las implicaciones del encapsulado SOP-14 y estar preparado para soldarlo correctamente. En mi taller ya forma parte del kit básico de componentes.
