Descripción
Características:
1. Utiliza materiales de alta calidad, duraderos
2. Protección de control de temperatura, segura y confiable
3. Protección contra sobrecarga de la batería de litio, protección contra sobredescarga; protección contra sobrecorriente, protección contra cortocircuitos de salida
4. Se puede utilizar para batería ternaria de 3,7 V, batería de manganato de litio y batería de litio cobalto
5. Amplia gama de aplicaciones: Vehículos eléctricos, coches de torsión, ciclomotores eléctricos, scooters, inversores, etc.
Parámetros:
Modelo: 16S 60V/50A mismo puerto
Voltaje y potencia aplicables: 60V 2500W
Corriente máxima de trabajo: 50A MAX
Corriente máxima de trabajo continuo: 40A MAX
Voltaje DE PROTECCIÓN DE sobredescarga: 2,6 V
Voltaje de protección de sobrecarga: 4,25 V
Corriente de carga: 40A MAX
Función de carga ecualizadora: Opcional

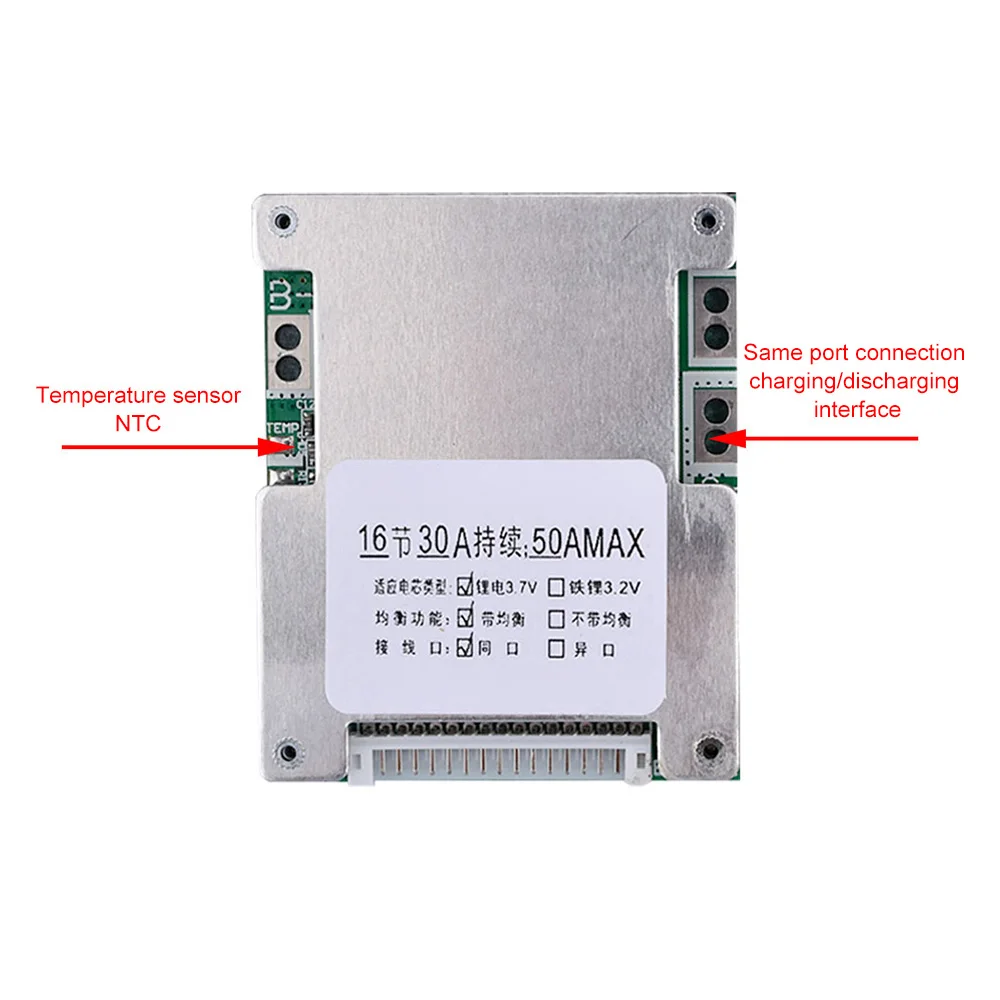

Protección de temperatura: Con esta función. Descarga alta temperatura 75 ° C; Carga baja temperatura-7 ° C

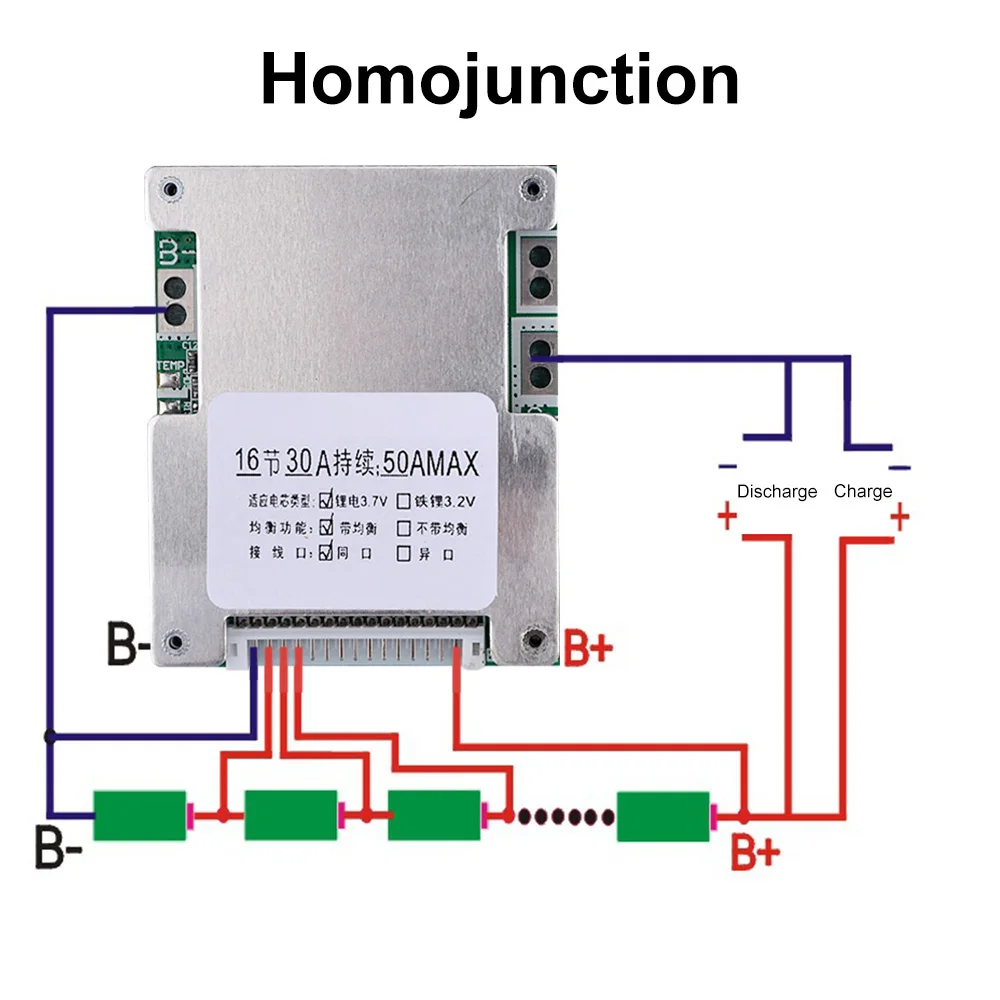

Pasos de Cableado:
(1) El cable plano de adquisición está conectado a cada sección de la batería para garantizar la conexión efectiva del cable plano.
Asegúrese de que el potencial único en el extremo del enchufe del cable plano aumente o disminuya en secuencia. La secuencia potencial es consistente con la secuencia potencial del enchufe al final de la placa de protección y el potencial es una correspondencia uno a uno.
(2) Soldar el cable B de la placa protectora al B negativo total de la batería.
Asegúrese de que el punto de soldadura sea firme y fiable, con buena conductividad, y que la posición del cableado esté libre de peligros potenciales como la extrusión y la fricción, y que el cableado sea suave y corto. Evite que la soldadura, los objetos conductores o los cables caigan, se peguen o toquen la placa protectora.
(3) Conecte el enchufe del cable plano con el enchufe de la placa de protección.
Primero, complete la soldadura del plomo B de la placa de protección al plomo B negativo total del paquete de baterías, Y luego conecte el enchufe del cable plano con el enchufe de la placa de protección para asegurarse de que el enchufe del cable plano y el enchufe de la placa de protección estén conectados en su lugar, Y no hay objetos vivos o cables en contacto con la placa de protección, y tomar medidas de fijación.
(4) B + y C-están conectados a los polos positivo y negativo de la interfaz de carga respectivamente.
Asegúrese de que otros cables estén aislados durante la soldadura para evitar cortocircuitos.
El voltaje del paquete de baterías probado en la interfaz de descarga y la interfaz de carga es consistente con el voltaje del paquete de baterías, la polaridad es correcta y la posición del cableado es correcta.
Asuntos que requieren atención
1. Preste atención a la potencia de salida para configurar el tamaño de la placa de níquel;
2. Preste atención a no cortocircuitar continuamente P + P-repetidamente, lo que conducirá a picos de voltaje del circuito y causará fácilmente daños en el tubo MOS;
3. Tenga cuidado de no dejar que la placa protectora toque el agua, ¡que es fácil de dañar!
4. Preste atención al funcionamiento antiestático al soldar la placa.
Instrucciones de montaje:
1. Primero, haga coincidir el voltaje de la batería, la diferencia es inferior a 0,1 V;
2. La resistencia interna de la batería coincide y la diferencia de resistencia interna es inferior a 5 Ω;
3. La batería está soldada por puntos y el voltaje de prueba es normal:
4. Soldar la placa con lámina de Níquel:
5. Conecte la placa a la batería de litio en el orden de B0 B1 B2 B +.
Función de ecualización:
El rendimiento de la batería se deteriora lentamente durante el uso, incluido el aumento de la resistencia interna, la reducción de la capacidad y la fuga entre los polos
Aumento, pérdida de línea externa inconsistente, etc., lo que resulta en un voltaje inconsistente de cada cadena en el paquete de baterías, lo que en realidad es rentable
Para aliviar este problema, se introduce la función de equilibrio. Al cargar
Cuando una serie de voltaje alcance un cierto punto de voltaje, inicie el circuito de derivación para reducir la corriente de carga y disminuir la velocidad de carga
Grados, espere otras cuerdas. Por lo tanto, tiene un efecto equilibrado.
Lista de embalaje

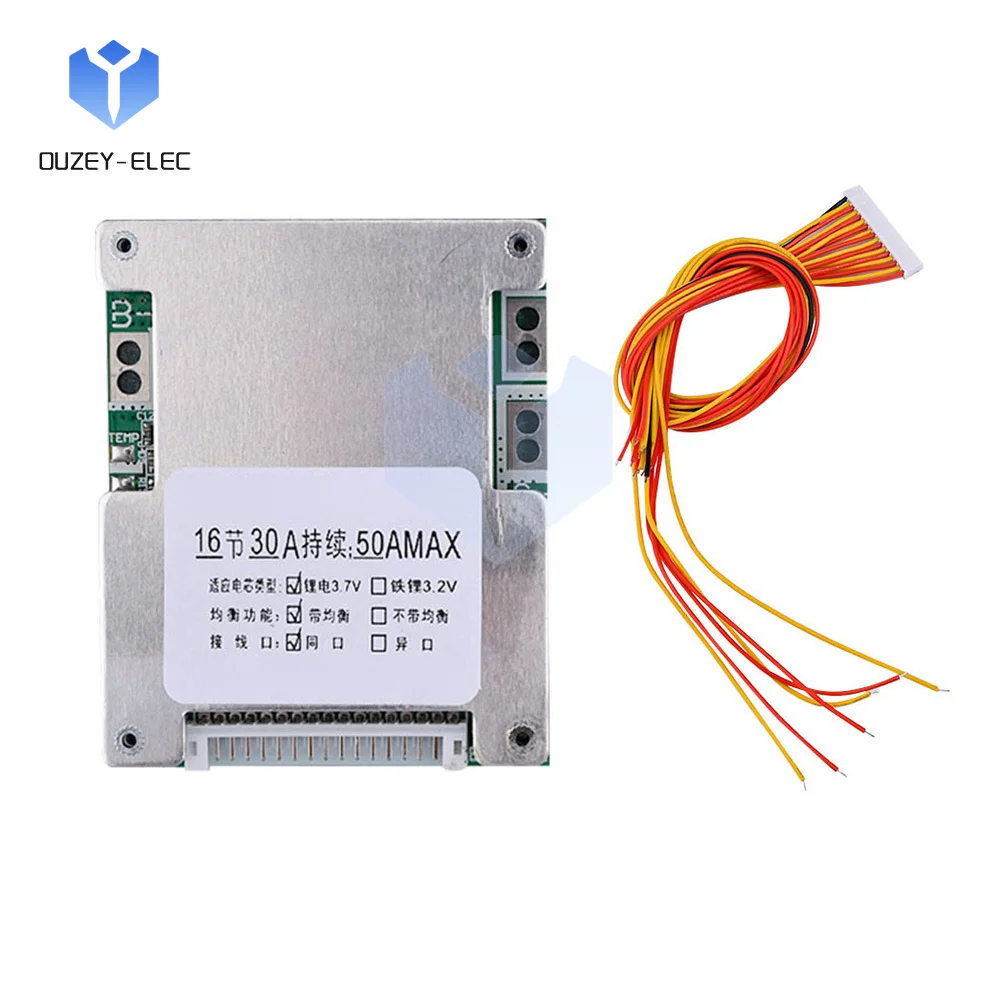

Placa de protección de batería de litio * 1
Línea de control de temperatura * 1
