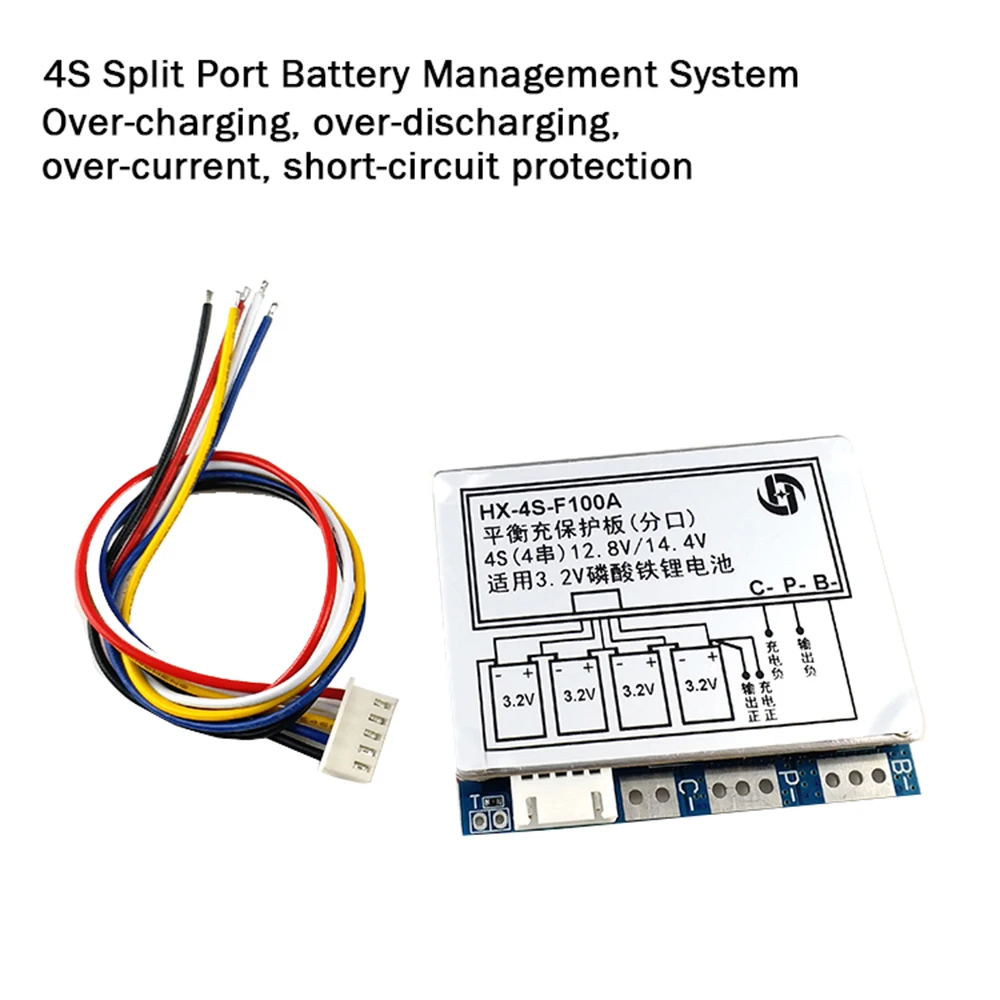

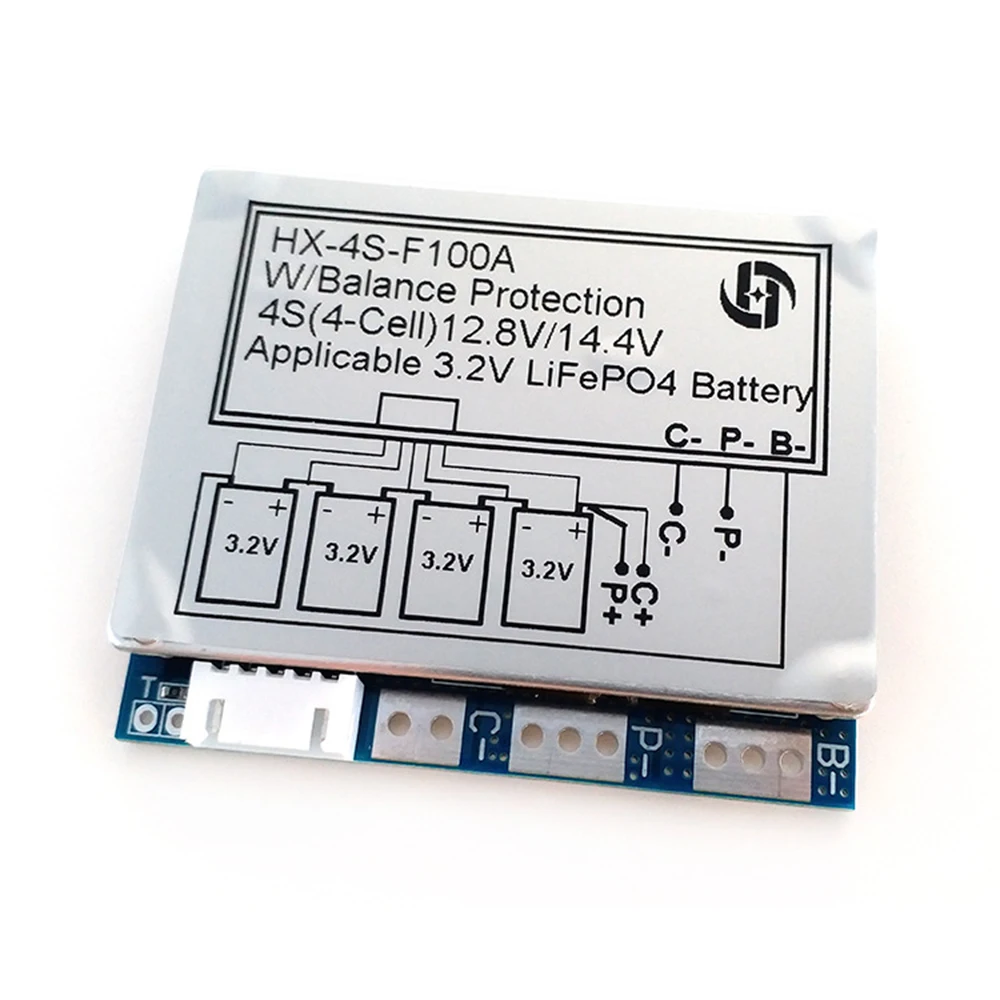

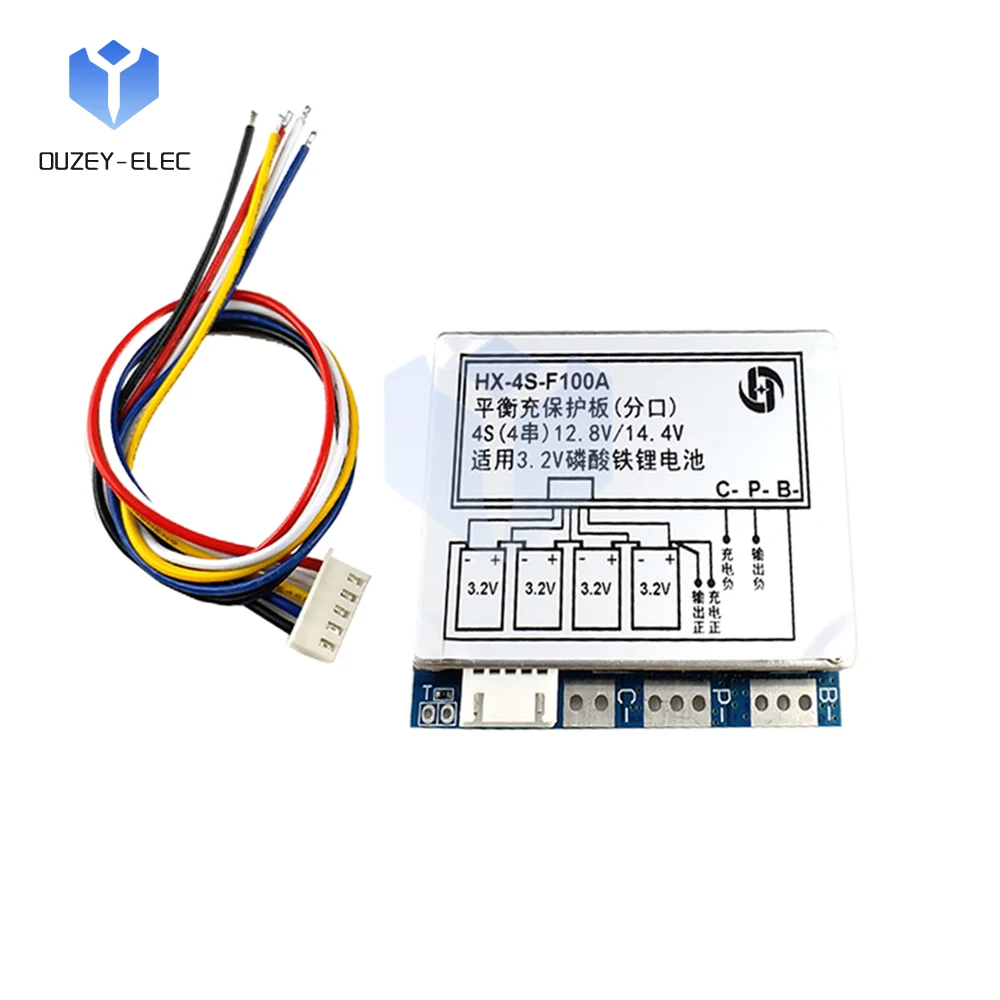

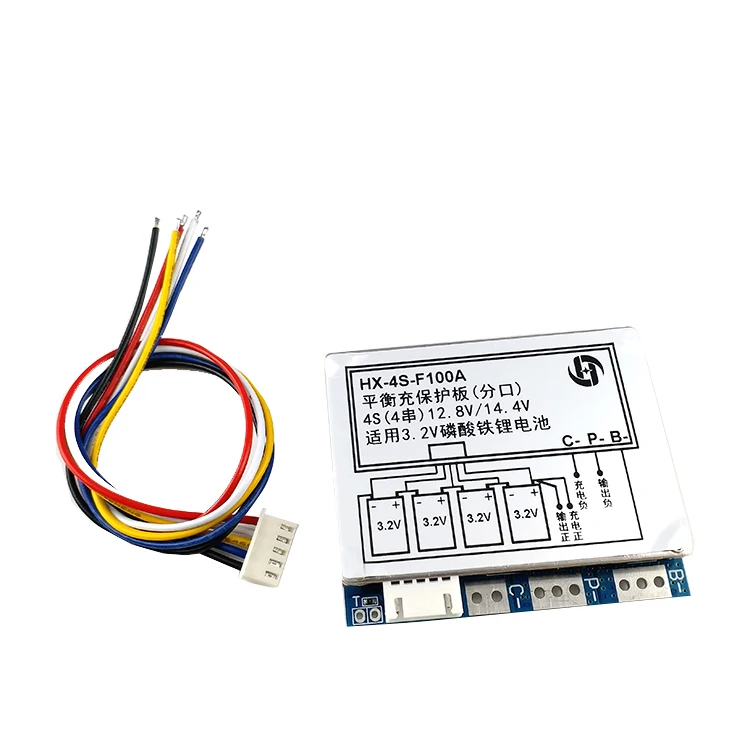

Cargador de batería de 4S de alta corriente, PLACA DE PROTECCIÓN DE descargador, Puerto dividido, módulo ecualizador activo BMS, Li-FePO4, 12,8 V/14,4 V, 100A

Características del producto
1. Placa de protección de carga de equilibrio de Puerto dividido, 12,8 V/14,4 V para batería de fosfato de hierro y litio de 3,2 V.
2. Esta Placa de protección adopta un circuito de protección maduro, admite protección de cables rotos.
3. Tiene funciones de protección de carga y descarga perfectas y estables.
4. Procesamiento de equilibrio de hardware del núcleo de la batería, equilibrando la corriente adecuadamente
5. La ecualización de la generación de calor es razonable y no afecta el rendimiento de la batería.

Parámetros del producto
Corriente de descarga continua: 100A (preste atención a la temperatura)
Corriente de descarga instantánea: 120A
Voltaje de carga: Cargador LiFe 14,8 V, fuente de alimentación conmutada 15-16V
Corriente de carga: 10 (máx.) A
Voltaje de detección de sobrecarga: 3.75S0.05V de un solo núcleo
Tiempo de retardo de protección de sobrecarga: 1300 ms
Voltaje de liberación de sobrecarga: 3,60, 0,05 V
Voltaje de detección de ecualización de carga: 3,6-0,05 V
Voltaje de liberación de ecualización de potencia: 3,59 + 0,05 V
Corriente de ecualización de potencia: 58mA
Voltaje de detección de sobredescarga: 2,10-0,08 V
Tiempo de retardo de detección de sobredescarga: 145S
Voltaje de liberación de sobredescarga: 2,30 tierra 0,1 V
Voltaje de detección de sobrecorriente: 200mV
Tiempo de retardo de detección de sobrecorriente: 20mS
Corriente de protección contra sobrecorriente: 120s 10A
Condición de elevación de protección contra sobrecorriente: Desconecte la carga
Condición de protección contra cortocircuitos: cortocircuito de carga externa (cortocircuito prohibido)
Tiempo de retardo de detección de cortocircuitos: 300uS
Condición de liberación de protección contra cortocircuitos: Desconecte la carga
Protección de temperatura: No (puede agregar un interruptor de temperatura)
Circuito Principal de Resistencia: ≤ 20MΩ
Corriente de funcionamiento: ≤ 30uA
Corriente de reposo (cuando la corriente está sobredescargada): ≤ 20uA
Rango de temperatura: -20 a-80 °C
Tamaño: 70*60*8,5 MM
Nota: para que el efecto de ecualización tenga un mejor equilibrio de consistencia, intente usar el voltaje 15V, corriente con una capacidad de carga de 0,2 veces la fuente de conmutación (la corriente de parada automática es inferior a 30mA). Debido a que la corriente de ecualización IC de ecualización en 65mA más o menos, y la mayoría de los cargadores LiFePO4 de 14,8 V en el mercado, la detección de corriente de carga es inferior a 100mA se detiene automáticamente, no hay ecualización en la carga, lo que resulta en que el voltaje de cada grupo de baterías no está equilibrado. En el problema del voltaje de la batería y la caída del voltaje de salida, este tipo de placa de protección funciona según el principio de protección negativa, solo algunos combinados tendrán una caída de 0,1-0,3 V, el ciclo de carga y descarga varias veces reducirá la caída de voltaje, que es un fenómeno normal. El cargador intenta no usar una fuente de alimentación de 14V, la serie 4 de baterías de fosfato de hierro y litio completamente cargadas es de 14,4-14,8 V, la carga de la fuente de alimentación de 14V no estará llena del fenómeno, la Placa de protección no protegerá, ha estado cargando electricidad, el uso a largo plazo de la duración de la batería tiene un impacto, gracias por su comprensión.

Atención.
1. La Placa de protección de fosfato de hierro y litio no se puede utilizar para lámparas de hernia, paquete de batería de taladro eléctrico, paquete de batería de herramientas eléctricas, paquete de batería de máquina de pesca eléctrica, aspiradora, paquete de batería de barredora, paquete de batería de bicicleta eléctrica, batería de coche para niños, productos de motor o motor, luces LED de ojo de pez de 1W, Para la combinación anterior de compras, ¡tenga en cuenta!
2. Descripción T del punto: Agregar un interruptor de sensor de temperatura normalmente cerrado puede ampliar el papel de protección de la temperatura, debe retirarse junto al punto de soldadura de la resistencia 0R.
3.3A productos de descarga actual, multiplicador de descarga de batería a 3C o más.
Fórmula multiplicadora: Batería multiplicadora 1C, 2000 Capacidad es igual a 2AH * 1=2A corriente de trabajo.
Batería multiplicadora 3C, 2000 Capacidad es igual a 2AH * 3=6A corriente de trabajo.
4. La batería se calentará en uso si el multiplicador de la batería no es aplicable, esta situación no se puede usar durante mucho tiempo, la batería se dañará rápidamente.
Hay 10 tubos MOS, aluminio de fuerte disipación de calor, el límite superior de corriente continua 100A. Aplicable a inversores, lámparas de xenón, farolas solares y otros paquetes de baterías de 4 series.

Lista de productos
1 Módulo
