Color
Descripción
Característica
1. Para personas aéreas, enterradas, paredes y paredes de tuberías usan pozos
2. Anillo con un material especial que se puede abrir repetidamente y reutilizar.
3. Bandeja de empalme fácil de usar Diseño de página
4. Forma rápida de hacer uso del mantenimiento de sellado abierto más fácil
5. Se pueden instalar válvulas y dispositivos de conexión a tierra
6. Diseño avanzado de estructura interna
7. Fácil de volver a entrar, nunca requiere herramienta de reentrada.
Alcance
Especificaciones
Tamaño: MM L×W×H
Puertos de cable
Diámetro del cable
Capacidad máx.
Capacidad del núcleo por bandeja
210×470
9
φ38×1
Bunchy:144
Cinta: 432
Manojo: 24-144 (núcleos)
Cinta: hasta 432 (núcleos)
Bandejas
Modelo número
Capacidad
Tamaño: MM L×W×H
FOST003
Bunchy
Individual: 24 núcleos
120×196×10
Cinta
En normal:6 piezas máx.: 12 piezas
Componente principal
No.
Nombre de los componentes
Cantidad
Uso
Observaciones
1

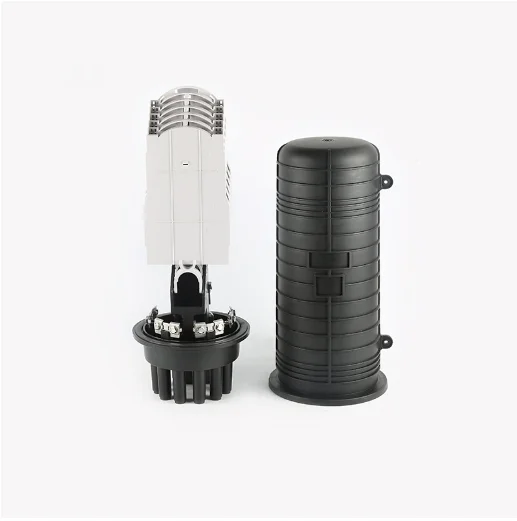

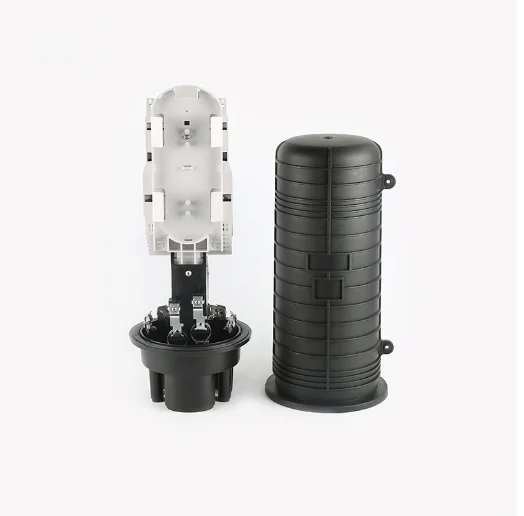

FOSC (cubierta)
1 Juego
Protege los empalmes de cable de fibra en su totalidad
Diámetro interno: 355*150(mm)
2
Fibra óptica

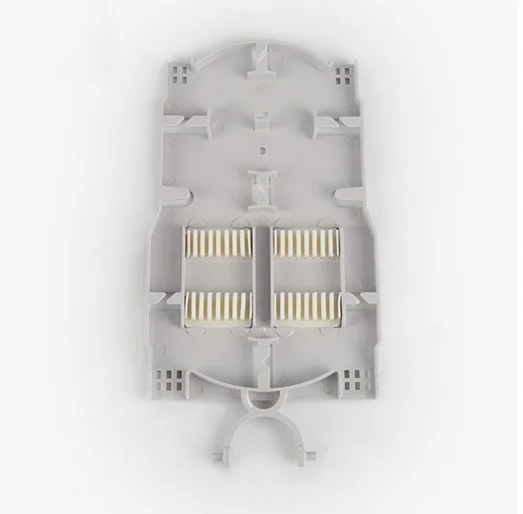

Bandeja de empalme (FOST)
Máximo 4 bandejas (racimo)
Fijación protección termorretráctil
Manga y sujetando fibras
Adecuado para
Bunchy:24 (núcleos)
3
Bandeja de sujeción de fibra
1 piezas
Fibras de sujeción con protección
Abrigo
4
Base
1 Juego
Fijación de la estructura interna y externa
5
Aro de plástico
1 Juego
Fijación entre la cubierta FOSC y la base
6
Cierre hermético
1 Juego
Sellado entre la cubierta FOSC y la parte inferior FOSC

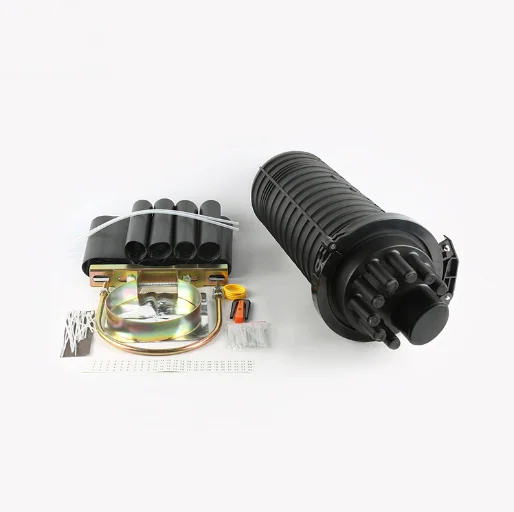

Accesorios principales y herramientas especiales
7
Funda de fijación termorretráctil (individual) y clip de ramificación
1 Juego
Fijación y sellado de cable de fibra única
Configuración según los requisitos
8
Funda protectora termorretráctil
Empalmes de fibra protectores
Configuración según la capacidad
9
Corbata de nailon
Fijación de fibra con capa protectora
Configuración según la capacidad
10
Cable de puesta a tierra
1 pieza
Poner a través entre el dispositivo de puesta a tierra
11
Paño abrasivo
1 pieza
Calbes de fibra rascadora
12
Papel de etiquetado
1 pieza
Fibra de etiquetado
13
Aro metálico
1 Juego
Para montaje en pared y barra
14
Manga de fijación termorretráctil (masa)
Masa de fijación y sellado de cable de fibra
Configuración según los requisitos
15
Papel de aluminio
1 pieza
Protege la parte inferior del FOSC
16
Manual de instrucciones
1 pieza
Instalación estándar
Accesorios opcionales
No.
Nombre de los componentes
Cantidad
Uso
Observaciones
1
Válvula de prueba de presión
1 Juego
Después de inyectar aire, se utiliza para pruebas de presión y pruebas de sellado.
Configuración según los requisitos
2
Dispositivo de derivación de puesta a tierra
1 Juego
Derivación de componentes metálicos del cable de fibra en el FOSC para conexión a tierra
Configuración según los requisitos
3
Desecante
1 bolsa
Poner en FOSC antes de sellar para secar el aire.
Configuración según los requisitos
4
Funda protectora termorretráctil
Configuración según los requisitos
Empalmes de fibra protectores
Configuración según los requisitos
