Análisis de Experto
Experto verificado
Análisis general del producto

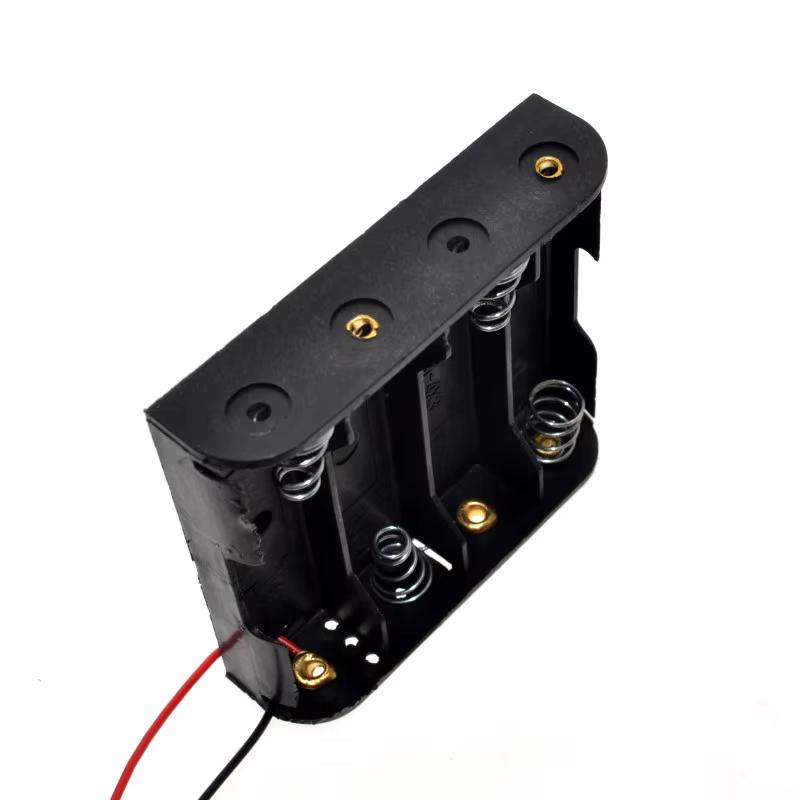

Durante estas semanas he usado este portapilas AA de 4 unidades como “base de alimentacion” para prototipos rapidos: desde un par de sensores con microcontrolador hasta montajes de prueba con leds y pequenos relays. La idea es clara: tener una carcasa que sujeta las AA en una orientacion consistente y, al mismo tiempo, ofrecer cables ya listos para integrarlos en tu circuito sin estar improvisando con cinta, pinzas o cables pelados.
En la practica, lo valoro cuando quieres que el montaje sea repetible. Cambias baterias, pruebas de nuevo el mismo firmware o reajustas el cableado, y el soporte te mantiene el mismo punto de conexion y la misma geometria. No lo he usado como “solucion final” en un producto cerrado, sino como pieza de banco de pruebas y maqueta “lista para conectar”, algo en lo que encaja bastante bien.
Calidad de construccion y materiales
La carcasa es de plastico con piezas metalicas, y lo he notado en dos aspectos: rigidez y manejo. No se siente frágil, pero tampoco tiene la robustez de un componente industrial pensado para golpes. En una mesa de trabajo es perfecto: lo apoyas, manipulas los cables y no “baila” excesivamente.

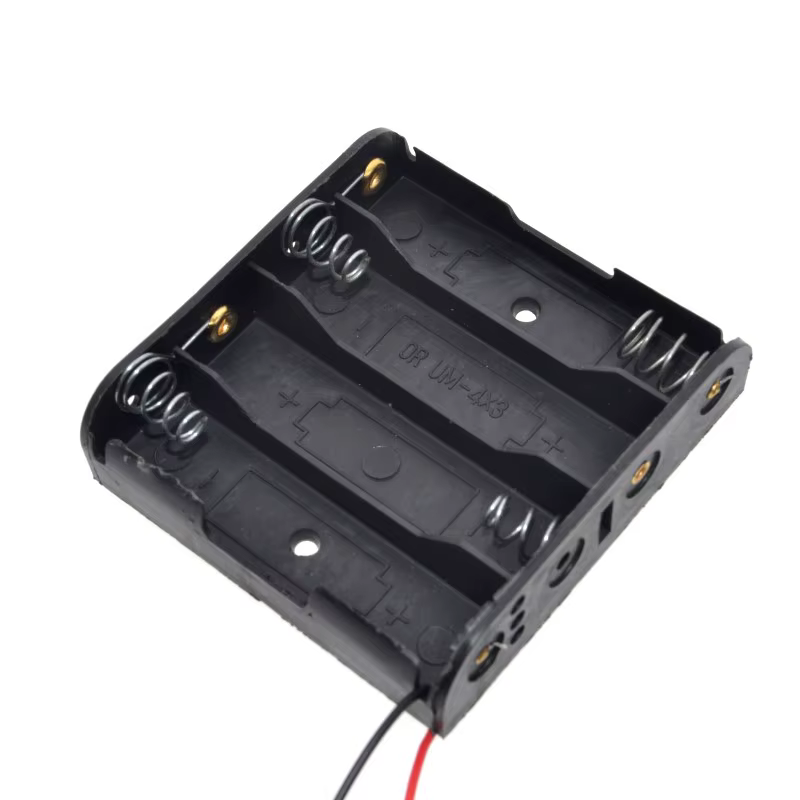

Lo mas determinante para mi ha sido el comportamiento de las ranuras al introducir y retirar pilas. Con AA suele pasar que algunos soportes desgastan el contacto o aflojan con el tiempo; aqui, en el uso repetido durante semanas, no me ha aparecido ningun sintoma claro de contacto intermitente. Aun asi, el plastico siempre es plastico: si lo sometes a torsion (tirar del cable con fuerza, por ejemplo), conviene tratarlo con cuidado para no deformar el alojamiento de las celdas.
En cuanto a acabado, los cables aportan la ventaja de venir “para usar”, aunque por experiencia en este tipo de kits yo recomiendo comprobar continuidad y fijacion antes de enchufar nada delicado. Una simple prueba con multimetro (polaridad incluida) te ahorra disgustos si los cables salieran cruzados o si el estañado no quedara bien.
Compatibilidad y rendimiento
Este soporte esta pensado para 4 pilas AA, lo que abre la puerta a alimentaciones tipicas de 4 a 6 V nominales segun tecnologia (alcalinas, recargables NiMH, etc.). En montajes con microcontroladores de uso comun, el encaje suele ser directo si tu circuito trabaja en ese rango o si incorporas regulacion (por ejemplo, un regulador lineal o un convertidor DC-DC). En mi caso lo he usado con:
- Un prototipo con sensor (alimentacion estable para lecturas) durante sesiones de prueba de varios minutos.
- Un montaje con varios leds y un driver sencillo, donde la caida de tension al consumir mas corriente se nota.
- Una maqueta didactica en la que queria cambiar rapidamente baterias sin desmontar la placa.
El rendimiento real depende de tu consumo. A cargas moderadas, el conjunto es fiable y la tension se mantiene razonablemente estable el tiempo que duran las pilas. Donde mas lo he notado es en picos de corriente: cuando activas elementos que demandan mas (relays, motores pequenos, o varios leds a la vez), la tension cae como ocurre con cualquier alimentacion por pilas AA. No es un problema “del soporte”, pero si condiciona el diseño: si tu circuito es sensible a caidas, te conviene usar desacoplo (condensadores cerca de la alimentacion) y, si hace falta, regulacion adecuada.
En conectividad, su “ecosistema” es el del bricolaje electronico: su interes esta en el cableado que sale del portapilas para soldar o acoplar a una placa. Para integrarlo en protoboard, suele ser suficiente si fijas bien el cable y evitas que quede tirante. Para montajes mas limpios, yo suelo acoplar el portapilas con conectores tipo JST o terminales, usando este soporte como fuente y no como parte estructural del dispositivo final.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Orden y repetibilidad: montar y desmontar para pruebas sin pelearte con pilas sueltas.
- Facilidad de integracion: cables incluidos que permiten conectar o soldar rapidamente.
- Compatibilidad con AA recargables: util si trabajas con NiMH y quieres reducir coste a medio plazo.
- Geometria estable en bancos de prueba: al menos en mi uso no he tenido problemas de contacto intermitente por mal encaje.
Aspectos mejorables (desde mi experiencia):
- Traccion mecanica sobre los cables: si los mueves mucho, el esfuerzo puede acabar afectando a las conexiones del soporte. Yo prefiero sujetar el cableado con bridas o pegamento termico en el montaje final para repartir esfuerzos.
- Comprobacion de polaridad y continuidad: aunque normalmente estos soportes suelen traer el esquema correcto, me parece sensato verificarlo antes de conectar a un regulador o a una entrada sensible.
- Gestion de caidas de tension en cargas exigentes: para proyectos con consumos variables o picos, necesitas preparacion electrica (regulacion y condensado), porque el soporte no “suaviza” la alimentacion por arte de magia.
Consejos practicos que me han funcionado:
- Antes del primer uso con electronica cara, mide tension en bornes con multimetro cuando el circuito este encendido (no solo en reposo).
- Mantén cerca de tu placa condensadores de desacoplo y, si el consumo sube y baja, considera un DC-DC si la entrada lo permite.
- En proyectos portables, protege el conjunto para evitar que el plastico sufra torsion al manipular el dispositivo.
Veredicto del experto
Es un portapilas AA de 4 celdas muy util para prototipado y alimentacion rapida en banco. En mi experiencia encaja especialmente bien con microcontroladores, sensores y montajes didacticos donde buscas rapidez al conectar y facilidad al cambiar baterias. Donde peca es en proyectos que requieran alimentacion “solida” para consumos altos o picos sin preparacion adicional: ahi necesitas regulacion y filtrado, porque la fisica de las AA manda.
Si lo que quieres es orden, integracion con cables y un punto de alimentacion repetible, es una compra razonable. Si tu proyecto es “producto final” sometido a golpes o tirones constantes, te recomiendo planificar alivio de tension y, como minimo, fijar mecanicamente el cableado para que el soporte no cargue con esfuerzos.
