: Introducción
El convertidor de SDI a HDMI permite que las señales de 1/2 ", 2" y 3G-SDI se muestren en pantallas HDMI/SDI, al tiempo que garantiza altas velocidades de bits de 2.970 Gbit/s para ofrecerle una transmisión de señal rápida sin pérdidas. Para los profesionales esto significa que ahora es más fácil distribuir y ampliar su señal 3G SDI al tiempo que le da la capacidad de mostrar su trabajo en pantallas HDMI gracias al convertidor HDMI incorporado. Además, gracias al diseño de bucle 3G-SDI, los usuarios pueden disfrutar de pantallas SDI y HDMI al mismo tiempo.
: Aplicaciones

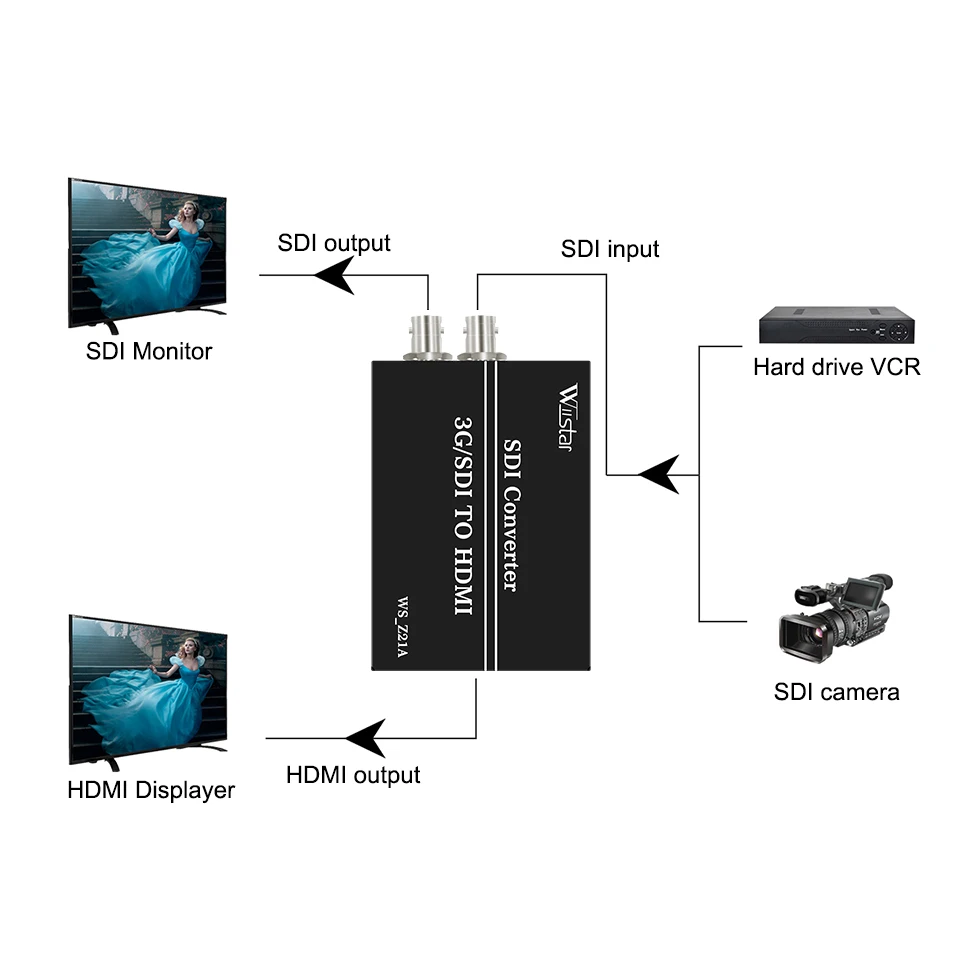

• Conéctese a múltiples pantallas conectando un extensor 3G SDI a otro a través de su puerto de salida SDI. Cuando se conecta a otro extensor 3G SDI, puede transmitir una señal a dos pantallas HDMI y una pantalla SDI, o conectarse a otro extensor para proporcionar más conexiones y una distancia operativa más larga.
• Convierte 3G SDI a HDMI
: Características
• Operación a 2.970Gbit/s, 2.970/1.001Gbit/s, Gbit 1.485/s, 1.485/1.001Gbit/s y 270Mbits/s
• Admite SMPTE 425M (nivel A y nivel B), SMPTE 424M, SMPTE 292M, SMPTE 259M-C
• Salida de bucle ecualizada y relocalizada • Desembebedor de audio integrado para un máximo de 8 canales,
Audio 48 kHz
• Detección automática del modo de vídeo (3G/SD/HD)
• Conversión de SMPTE 425M nivel B a Nivel A 1080p 50/60 4:2:2 10 bits
• Conéctese con otras unidades para extender su señal a largas distancias
• Pantalla simultánea con señales SDI y HDMI
• Admite distancias de transmisión de señal de hasta 300M para señales SDI, 200M para señales HD y 100M para señales 3G
Nota: Cable probado con Belden 1694A. Las distancias de funcionamiento pueden variar si se utiliza con otro tipo de cable.
: Paquete
Caja 3G SDI a HDMI 1/2/1/2/1/2/1/2/1/2/1/2/1/2/1/2
Adaptador de fuente de Alimentación de 5V CC 1
Manual de operaciones, 1
V: Especificación
Estándar SMPTE
425M Nivel A y B, 424M, 292M, 259M-C
Tasas de transmisión SDI
2.970 Gbit/s y 2.970/1.001 Gbit/s
Ancho de banda de frecuencia
225MHz/enlace (HDMI 1,3)
Soporte de entrada/salida
Resolución
480I,576I,720p 50/60 ; 1080I 50/60
1080P24/25/30/50/60
1080PsF2 4/25/30

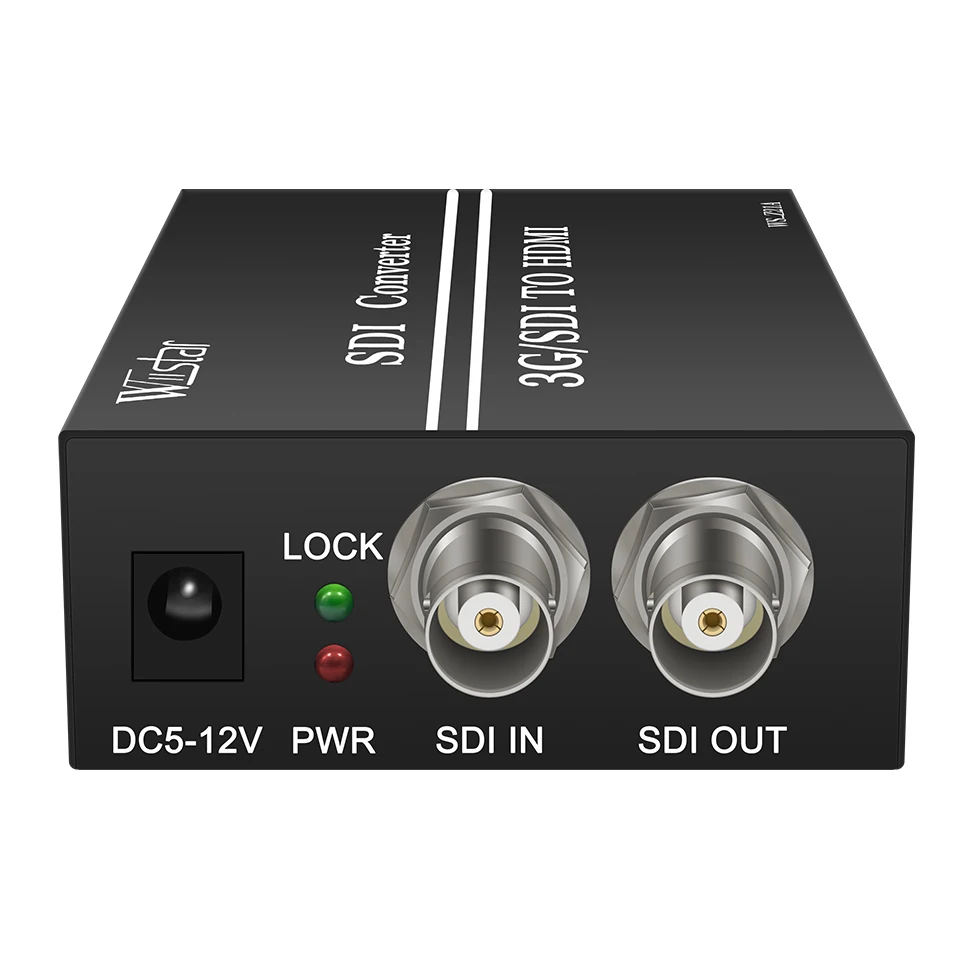

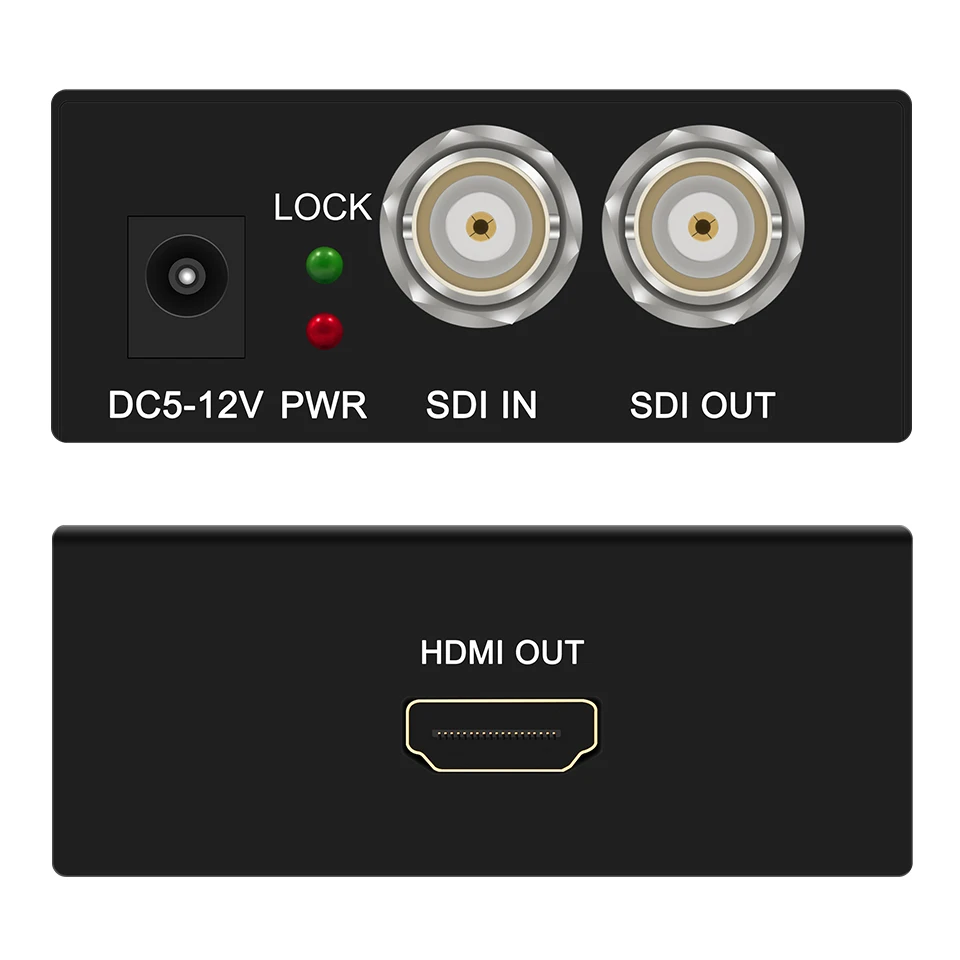

Puerto de entrada
1 x BNC (SDI/3G-SDI)
Puerto de salida
1 BNC (SDI/2G/3G-SDI), 1 HDMI,
Suministro eléctrico
5V CC/2A
Protección ESD modelo de cuerpo humano
± 8kV (descarga de espacio de aire)
± 4kV (descarga de contacto)
Cable SDI Distancia
3G hasta 100M (BELDEN 1694A);
HD hasta 200M (BELDEN 1694A)
SD hasta 300M (BELDEN 1694A)
