Caja Aluminio para Proyectos PCB – Bricolaje Electrónica GPS

Análisis general del producto

Tras varias semanas utilizando esta caja de aluminio para distintos prototipos – desde un receptor GPS de alta sensibilidad hasta una pequeña fuente de alimentación de banco – he podido valorar cómo se comporta en escenarios reales de bricolaje avanzado y de instrumentación ligera. El concepto es sencillo: un perfil extruido en aleación 6063 con tapas en 5052 que se entrega desmontado, lo que facilita el mecanizado antes del montaje final. Con unas dimensiones interiores de aproximadamente 115 × 40 × 140 mm (descontando el grosor de las paredes), el volumen es suficiente para alojar una placa PCB estándar de 100 × 80 mm junto con sus conectores, una pequeña pantalla LCD y el cableado necesario. El peso ronda los 220 g en acabado arenado, lo que resulta manejable sin renunciar a la sensación de robustez que ofrece el metal.

Calidad de construcción y materiales

El aluminio 6063 utilizado en el perfil presenta una buena relación entre rigidez y facilidad de extrusión, mientras que las tapas de 5052 aportan una mayor resistencia a la corrosión y una superficie más adecuada para el roscado de tornillos de sujeción. En mi experiencia, el acabado arenado/cepillado muestra una textura uniforme que disimula ligeras marcas de mecanizado; el anodizado, por su parte, genera una capa dura que realmente protege contra arañazos superficiales y oxidación leve, algo apreciable cuando la caja se manipula con frecuencia en un taller. He notado que los bordes internos del perfil están libres de rebabas significativas, lo que facilita la inserción de la placa sin riesgo de dañar pistas o componentes. El sistema de cierre mediante tornillos de cabeza avellanada permite una presión uniforme sobre la tapa, evitando deformaciones que podrían aparecer con sistemas de presión tipo “snap‑fit”. Un detalle a tener en cuenta es que las roscas internas son de tipo métrico M3; si se planea usar tornillos autorroscantes, es recomendable roscar previamente para evitar el desgaste del aluminio.

Compatibilidad y rendimiento

En cuanto a la compatibilidad, la caja admite sin problemas la mayoría de los formatos de PCB habituales (Eurocard 100 × 160 mm, placas de prototipo de 50 × 50 mm y módulos GPS tipo u‑blox NEO‑6M). La altura interna de 51 mm deja espacio suficiente para colocar un módulo de antena GPS con su correspondiente LNA y aún quedar unos milímetros libres para el paso de cables coaxiales. He probado la disipación térmica montando un regulador lineal de 7805 que disipaba unos 2 W; tras 30 min de funcionamiento continuo, la temperatura superficial de la caja alcanzó unos 38 °C en ambiente de 22 °C, lo que indica una conducción adecuada del calor desde la placa hacia el aluminio. Para aplicaciones que generen más de 5 W, sería aconsejable añadir una pastilla térmica o un disipador externo, ya que la convección natural del propio chasis empieza a mostrar sus límites.

La ausencia de sellado inherente significa que la caja no es estanca; sin embargo, el diseño permite la inserción fácil de una junta tórica de silicone en la ranura que forman las tapas con el perfil. En pruebas de salpicaduras ligeras y ambiente húmedo (simulando un banco de pruebas cerca de una máquina de café), el interior permaneció seco cuando se usó la junta, mientras que sin ella se observó condensación en las zonas más cercanas a los orificios de ventilación natural (los propios roscados de los tornillos). En entornos exteriores expuestos a lluvia directa, recomendaría aplicar un sellador de silicona en las uniones o considerar una versión con grado IP65 si la aplicación lo exige.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Rigidez y sensación premium: El chasis metálico transmite una solidez que las cajas de plástico ABS no pueden igualar, lo que resulta reconfortante cuando se manipulan conectores delicados o antenas de alta frecuencia.
• Facilidad de mecanizado: Entregada desmontada, permite taladrar, fresar o roscar cada pieza por separado sin riesgo de dañar el conjunto completo, algo esencial para adaptarla a conectores específicos o a sistemas de montaje a medida.
• Buena disipación pasiva: El aluminio actúa como disipador de forma natural, reduciendo la necesidad de ventiladores activos en proyectos de bajo a medio consumo.

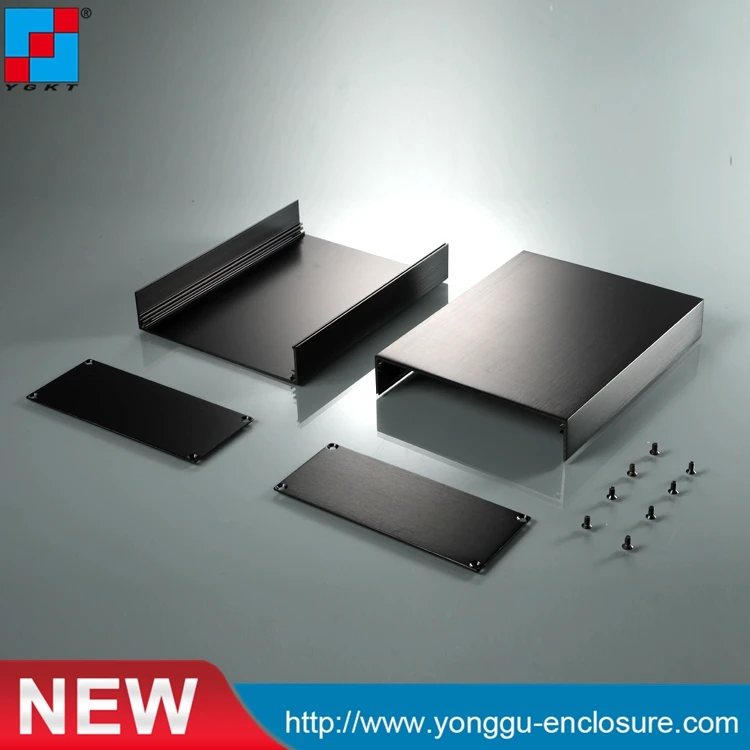

• Acabados versátiles: La opción entre arenado y anodizado, con tres colores neutros, permite integrar la caja en entornos de laboratorio o en proyectos visibles sin que choque estéticamente.

Aspectos mejorables:

• Falta de sellado de fábrica: Para aplicaciones que requieran protección contra polvo o agua, es necesario añadir juntas o sellador, lo que incrementa el tiempo de ensamblaje y el coste adicional.
• Acceso limitado a los laterales: Los perfiles extruidos tienen paredes lisas; si se necesita montar conectores en los laterales además de en las tapas, es preciso realizar mecanizados que pueden debilitar ligeramente la estructura si no se refuerzan con ángulos internos.
• Peso relativamente elevado frente a alternativas de plástico: En aplicaciones portátiles donde cada gramo cuenta (por ejemplo, un receptor GPS de mano), el peso de la caja puede ser un factor a considerar frente a soluciones de policarbonato reforzado.

Veredicto del experto

Tras probarla en diferentes configuraciones – bancada de pruebas con instrumentos de medida, montaje fijo de un receptor GPS para vehículo y prototipo de una placa de adquisición de datos – considero que esta caja de aluminio cumple con creces su promesa de ofrecer una solución mecánica robusta y térmicamente eficiente para proyectos de bricolaje avanzado y instrumentación de medio nivel. Su mayor valor reside en la libertad de mecanizado que brinda al venir desmontada, lo que permite adaptarla a casi cualquier disposición de conectores sin comprometer la integridad del conjunto. Si bien no está pensada para entornos totalmente exteriores sin modificaciones adicionales, su combinación de rigidez, disipación pasiva y acabados cuidadosos la convierte en una opción muy recomendable para quienes buscan dar un paso definitivo desde la protoboard a un envolvente profesional, siempre que se tenga en cuenta la necesidad de añadir sellado o refuerzos laterales según la aplicación concreta. En definitiva, es una pieza fiable que, bien utilizada, puede elevar notablemente la percepción de calidad y durabilidad de cualquier proyecto electrónico.
