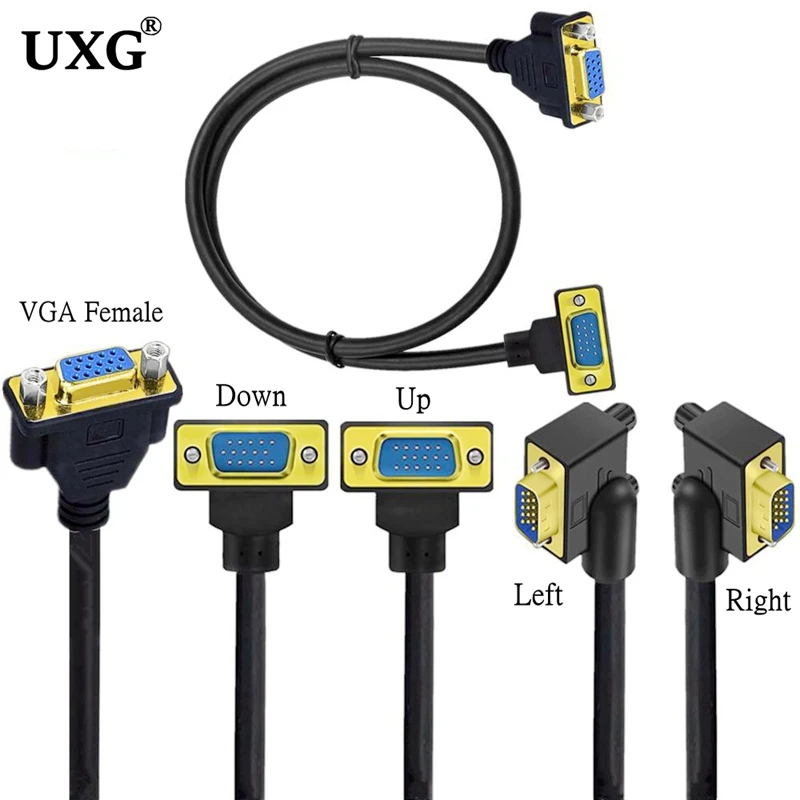

Cable VGA de 90 grados chapado en oro, Cable VGA macho a VGA hembra 1080P Full HD Cable de monitor de computadora 0,5 M

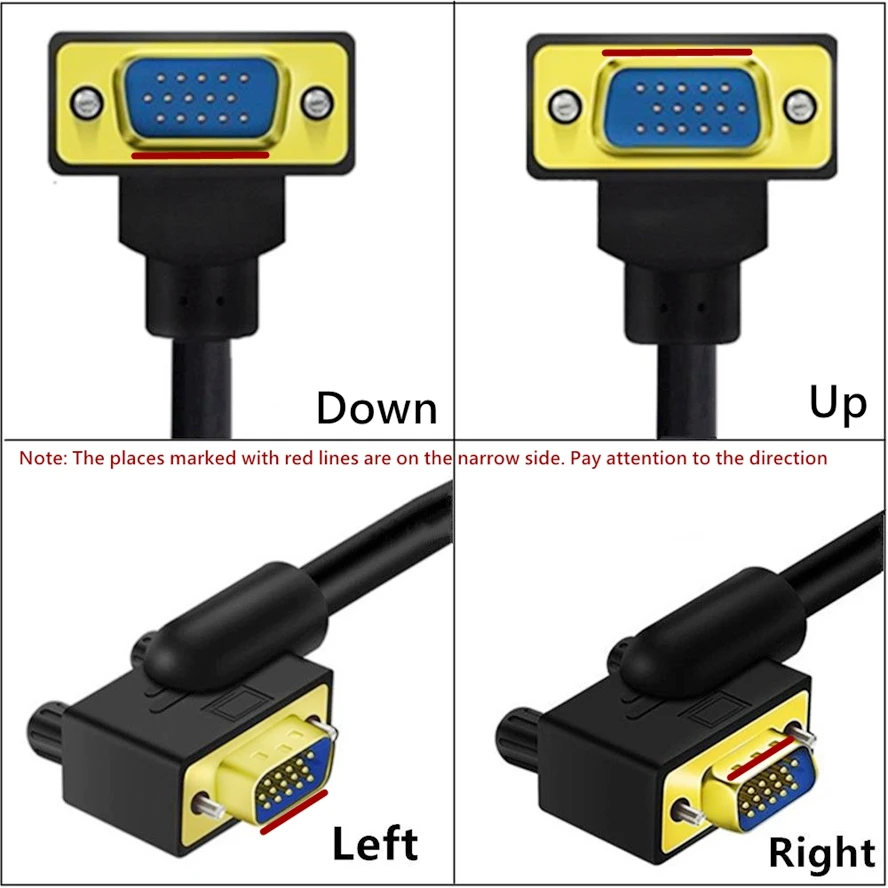

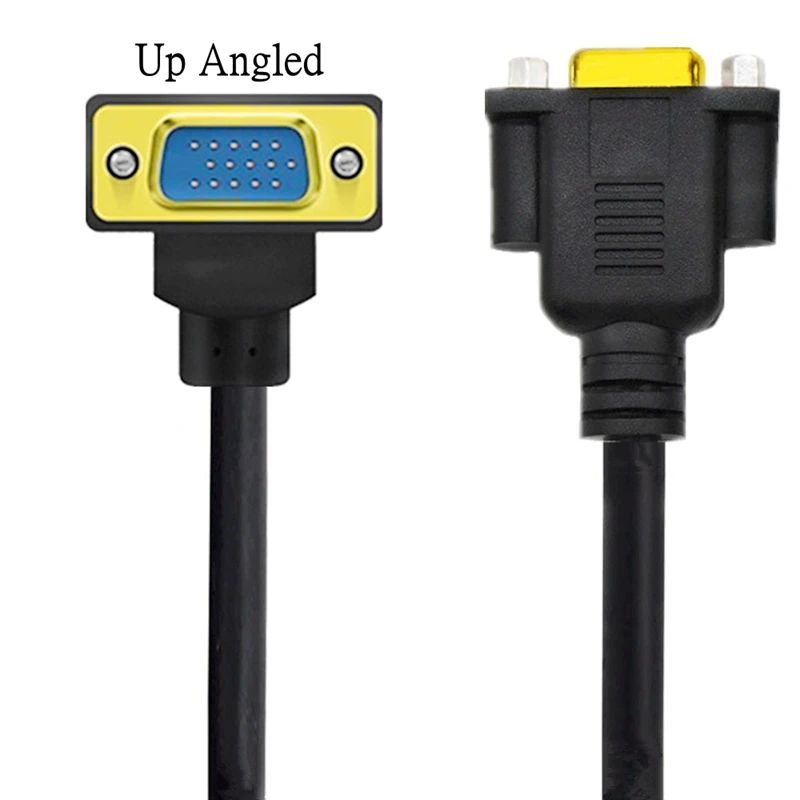

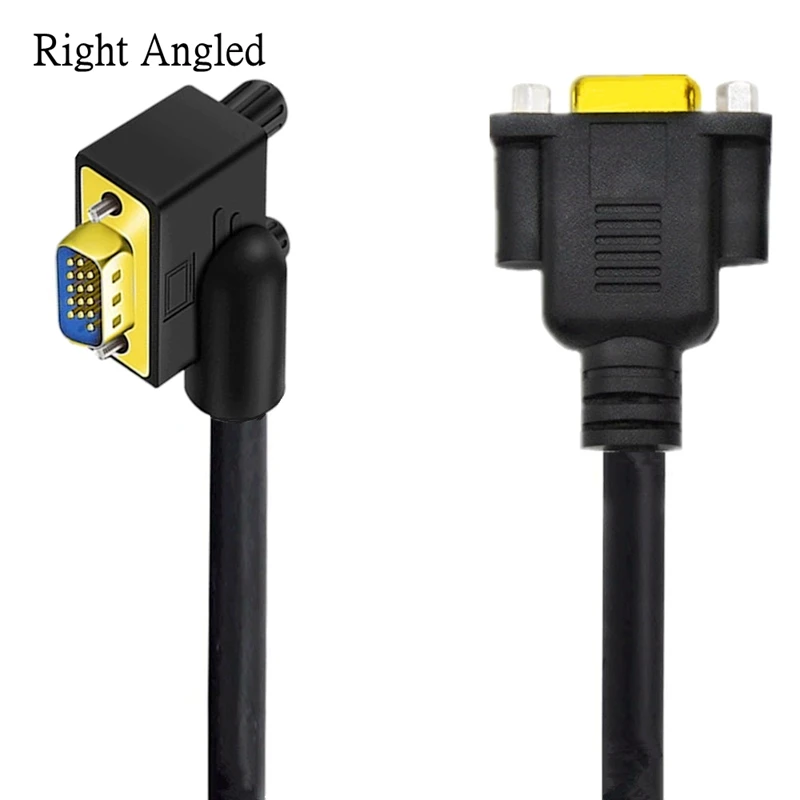

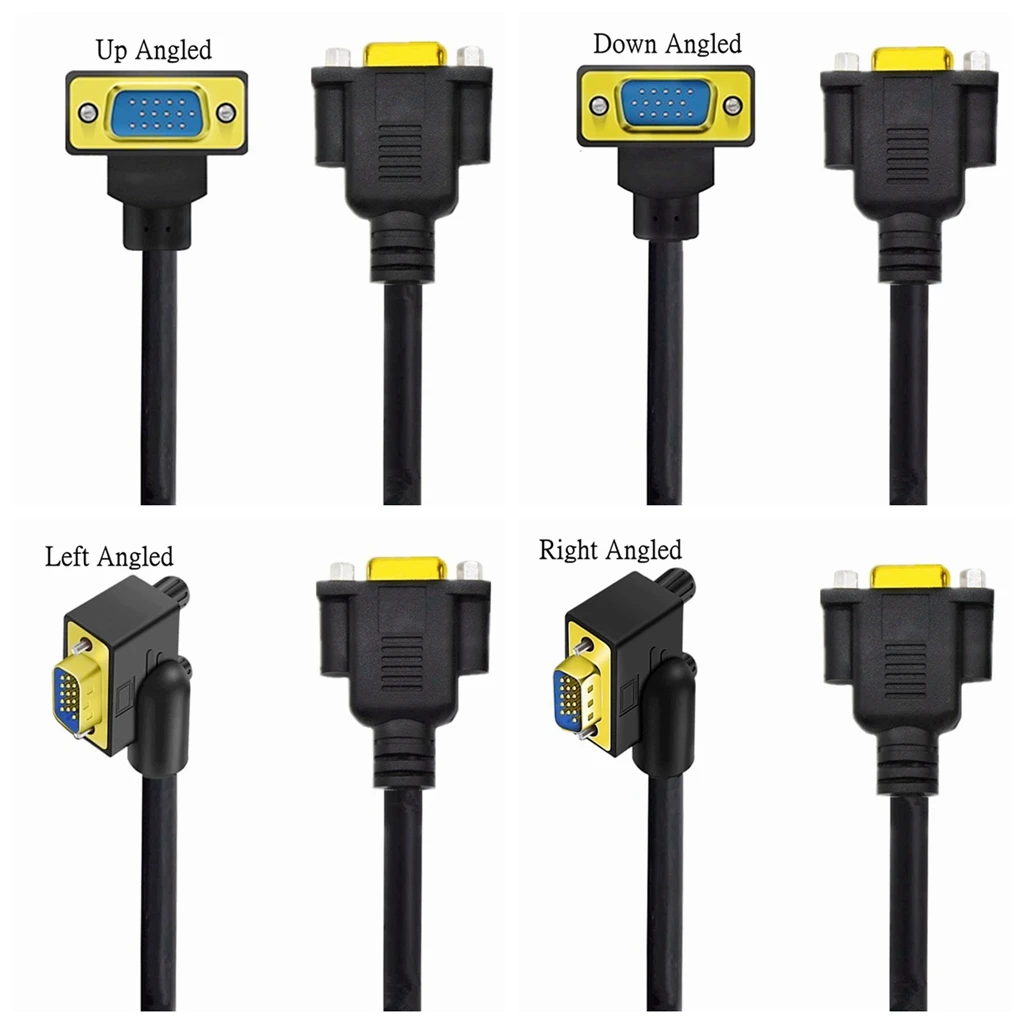

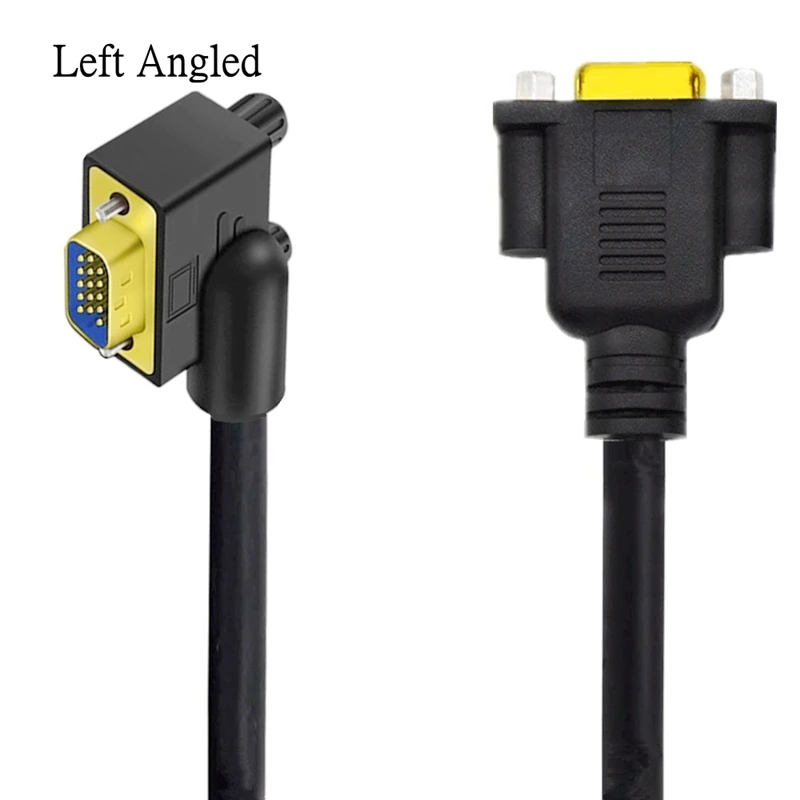

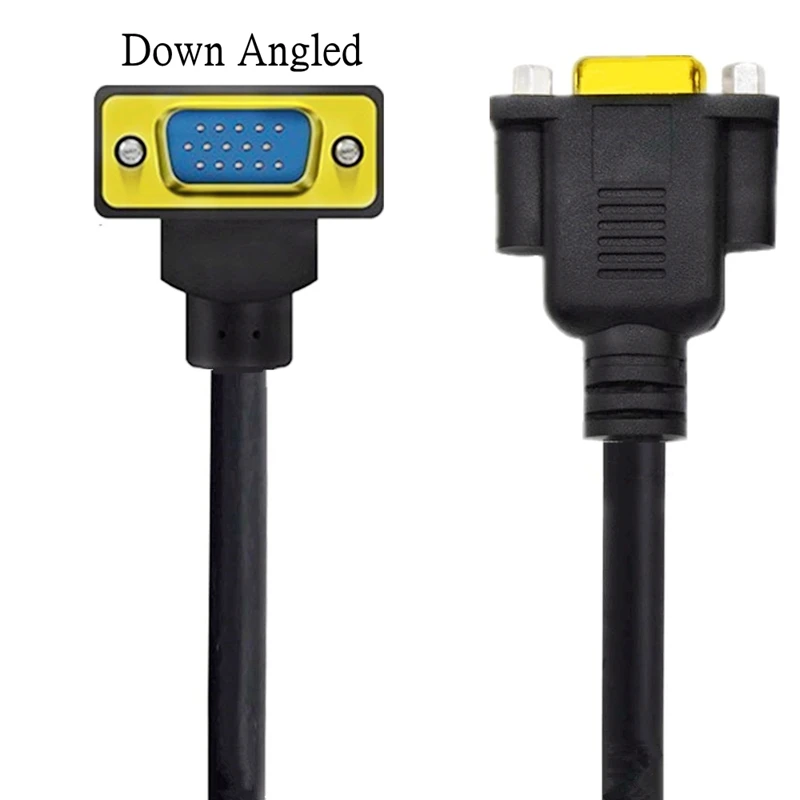

Cable VGA de alta definición que se conecta al cable de conexión de TV VGA 15P macho/VGA 15P hembra Cable de conexión de codo de 90 ° 0,5 M/1m/1,5 m;
La interfaz VGA es el tipo de interfaz más utilizado en las tarjetas de vídeo, y la mayoría de las tarjetas de vídeo tienen esta interfaz. El Puerto tiene un tipo macho y una hembra dos macho dos hembra
La interfaz VGA es una interfaz tipo D, que tiene 15 orificios en total y se divide en tres filas de cinco. Entre ellos, además de dos señales NC (Not Connect), tres buses de datos de pantalla y cinco señales GND, tres señales de componentes de color RGB y dos pines HSYNC y VSYNC para escanear señales de sincronización son más importantes. El estándar de Nivel RS343 se adopta para los componentes de color en la interfaz VGA. El voltaje de pico a pico del estándar de nivel RS343 es de 1V. La interfaz VGA es el tipo de interfaz más utilizado en las tarjetas de vídeo, y la mayoría de las tarjetas de vídeo tienen esta interfaz. Algunas tarjetas de video sin interfaz VGA pero con interfaz DVI (Interfaz de video digital visual) también se pueden convertir de interfaz DVI a interfaz VGA a través de un simple adaptador. En general, las tarjetas de video sin interfaz VGA se proporcionarán con dicho adaptador.
Hoy en día, la mayoría de los ordenadores y dispositivos de visualización externos están conectados a través de la interfaz analógica VGA. La información de la imagen de visualización generada digitalmente dentro de la computadora se convierte en señales de color primario R, G, B y señales de sincronización de línea y campo mediante el convertidor digital/analógico en la tarjeta gráfica, Y las señales se transmiten al dispositivo de visualización a través de cables. Para equipos de visualización analógica, como una pantalla CRT analógica, la señal se envía directamente al circuito de procesamiento correspondiente para conducir y controlar el tubo de imagen para generar imágenes. Para LCD, DLP y otros dispositivos de visualización digital, los convertidores A/D (analógico/digital) correspondientes se configurarán en los dispositivos de visualización para convertir las señales analógicas en digitales. Después de la conversión D/A y A/D2, algunos detalles de la imagen se pierden inevitablemente. No hay nada malo con la interfaz VGA aplicada a las pantallas CRT, pero si se utiliza para conectar LCD y otros dispositivos de visualización, la pérdida de imagen durante el proceso de conversión reducirá ligeramente el efecto de visualización.
La Tabla de especificaciones de VGA es la siguiente:
* Vídeo RAM de 256 KiB
* 16 modos de color y 256 colores
* 262144 placas de color en total (6 bits para rojo, verde y azul, 2 ^ 6 ^ 3 en total)
* Frecuencia de procesamiento selectiva de 25,2 MHz o 28,3 MHz
* Hasta 720 píxeles horizontales
* Hasta 480 líneas
* Frecuencia de actualización de hasta 70Hz
* Interrupción de borrado vertical (no compatible con todas las tarjetas)
* Modo plano: hasta 16 colores (panel de 4 bits)
* Modo de paquete de píxeles: 256 colores (modo 13h)
* La capacidad de desplazar la imagen sin problemas
* Soporte para "Raster Ops"
* Cambiador de barril
* Admite pantalla dividida
VGA admite el modo APA (todos los puntos direccionables) que puede controlar los píxeles de forma independiente, y también admite el modo de texto de letras y números. Los modos gráficos estándar son los siguientes:
* 640 × cuatrocientos ochenta × 16 colores
* 640 × trescientos cincuenta × 16 colores
* 320 × doscientos × 16 colores
* 320 × doscientos × 256 colores (Modo 13h)
También admite resoluciones de dibujo de especificaciones anteriores en modo analógico: EGA, CGA y MDA.
Equipo aplicable
Conectar el dispositivo de salida con interfaz VGA al dispositivo de visualización es ampliamente utilizado en computadoras, monitores, proyectores, televisores de alta definición y otros dispositivos
